Montagem

Carregar o acumulador (veja figura A)



Só utilizar os carregadores que constam na página de
acessórios.

Só estes carregadores são apropriados para

os acumuladores de iões de lítio utilizados para a sua ferra-
menta elétrica.

Nota:

O acumulador é fornecido parcialmente carregado. Pa-

ra assegurar a completa potência do acumulador, o acumula-
dor deverá ser carregado completamente no carregador an-
tes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer
altura, sem que a sua vida útil seja reduzida. Uma interrupção
do processo de carga não danifica o acumulador.

O acumulador de iões de lítio está protegido por “Electronic
Cell Protection (ECP)” contra descarga total. A ferramenta
elétrica é desligada através de um disjuntor de proteção, logo
que o acumulador estiver descarregado. A ferramenta de tra-
balho não se movimenta mais.



Não continuar a premir o interruptor de ligar-desligar
após o desligamento automático da ferramenta eléctri-
ca.

O acumulador pode ser danificado.

Retirar o acumulador

O acumulador

11

 possui dois níveis de travamento, que de-

vem evitar, que o acumulador possa cair, caso a tecla de des-
travamento do acumulador

18

 seja premida por acaso. En-

quanto o acumulador estiver dentro da ferramenta elétrica,
ele é mantido em posição por uma mola.

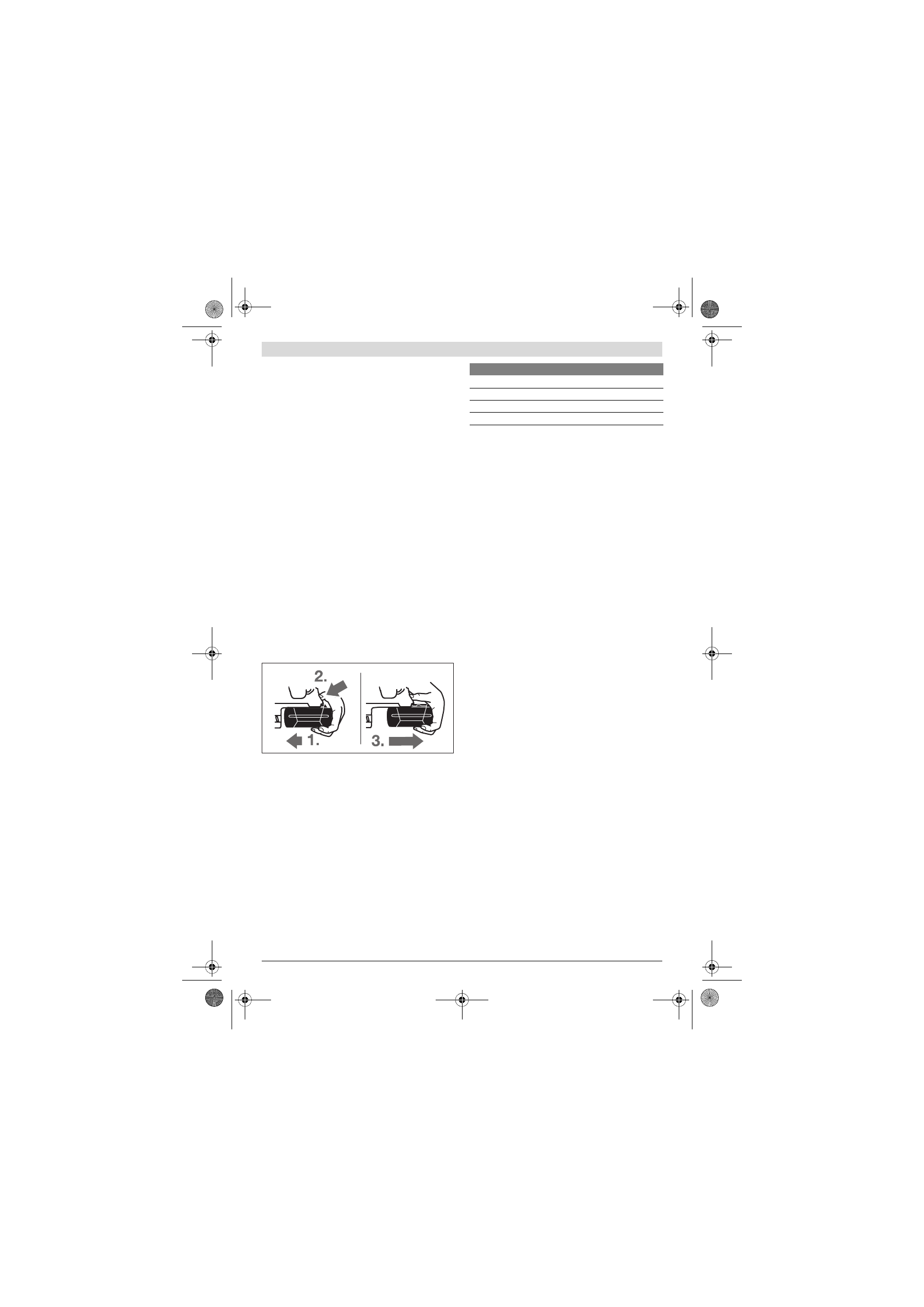

Para retirar o acumulador

11

:

– Premir o acumulador contra o pé da ferramenta elétrica

(1.) e ao mesmo tempo premir a tecla de destravamento

18

 (2.).

– Puxar o acumulador da ferramenta elétrica, até poder ver

uma listra vermelha (3.).

– Premir novamente a tecla de destravamento

18

 e puxar o

acumulador completamente para fora.

Indicação do estado de carga do acumulador

Os três LED verdes da indicação da carga do acumulador

20

indicam o estado de carga do acumulador

11

. Por motivos de

segurança, a consulta da situação de carga só pode ocorrer
com a ferramenta elétrica parada.

– Premir  a  tecla

21

, para indicar o estado de carga (também

com o acumulador retirado). A indicação da situação de
carga apaga-se automaticamente após aprox. 5 segundos.

Se após premir a tecla

21

 não se iluminar nenhum LED, signi-

fica que o acumulador está com defeito e deve ser substituí-
do.

Os três LEDs verdes iluminam-se sequencialmente e apagam-
se por instantes durante o processo de carga. O acumulador
está completamente carregado, se os três LEDs verdes per-
manecerem iluminados. Aprox. 5 minutos depois do acumu-
lador estar completamente carregado, apagam-se novamen-
te os três LEDs verdes.

Punho adicional



Só utilizar a sua ferramenta elétrica com o punho adi-
cional 16.

Deslocar o punho adicional (veja figura B)

O punho adicional

16

 pode ser movimentado como desejar,

para alcançar uma posição de trabalho segura e livre de fadi-
ga.

– Girar a parte inferior do punho adicional

16

 no sentido

contrário dos ponteiros do relógio e deslocar o punho adi-
cional

16

 para a posição desejada. Em seguida girar a par-

te inferior do punho adicional

16

 no sentido dos ponteiros

do relógio para reapertar.

Observe que a cinta de aperto do punho adicional esteja na ra-
nhura prevista para tal, que se encontra na carcaça da ferra-
menta.

Selecionar o mandril de brocas e as ferramentas

Para furar com percussão e para cinzelar, são necessárias fer-
ramentas SDS-plus, que são encaixadas no mandril de brocas
SDS-plus.

Para furar, sem percussão, em madeira, metal, cerâmica e
plástico, assim como para furar são usadas ferramentas sem
SDS-plus (p. ex. brocas com encabadouro cilíndrico). Para
estas ferramentas são necessários um mandril de brocas de
aperto rápido ou um mandril de brocas de coroa dentada.

Colocar/retirar bucha de coroa dentada
(GBH 36 VF-LI Plus)

Para poder trabalhar com ferramentas sem SDS-plus (p. ex.
brocas com haste cilíndrica), é necessário montar um mandril
de brocas apropriado (mandril de coroa dentada ou mandril
de aperto rápido, acessório).

Montar o mandril de brocas de coroa dentada
(veja figura C)

– Aparafusar o encabadouro SDS-plus

24

 num mandril de

coroa dentada

23

. Fixar o mandril de coroa dentada

23

com um parafuso de fixação

22

.

O parafuso de segurança

tem uma rosca à esquerda.

LED

Capacidade

Luz permanente 3 x verde

≥

2/3

Luz permanente 2 x verde

≥

1/3

Luz permanente 1 x verde

< 1/3

Luz intermitente 1 x verde

Reserva
