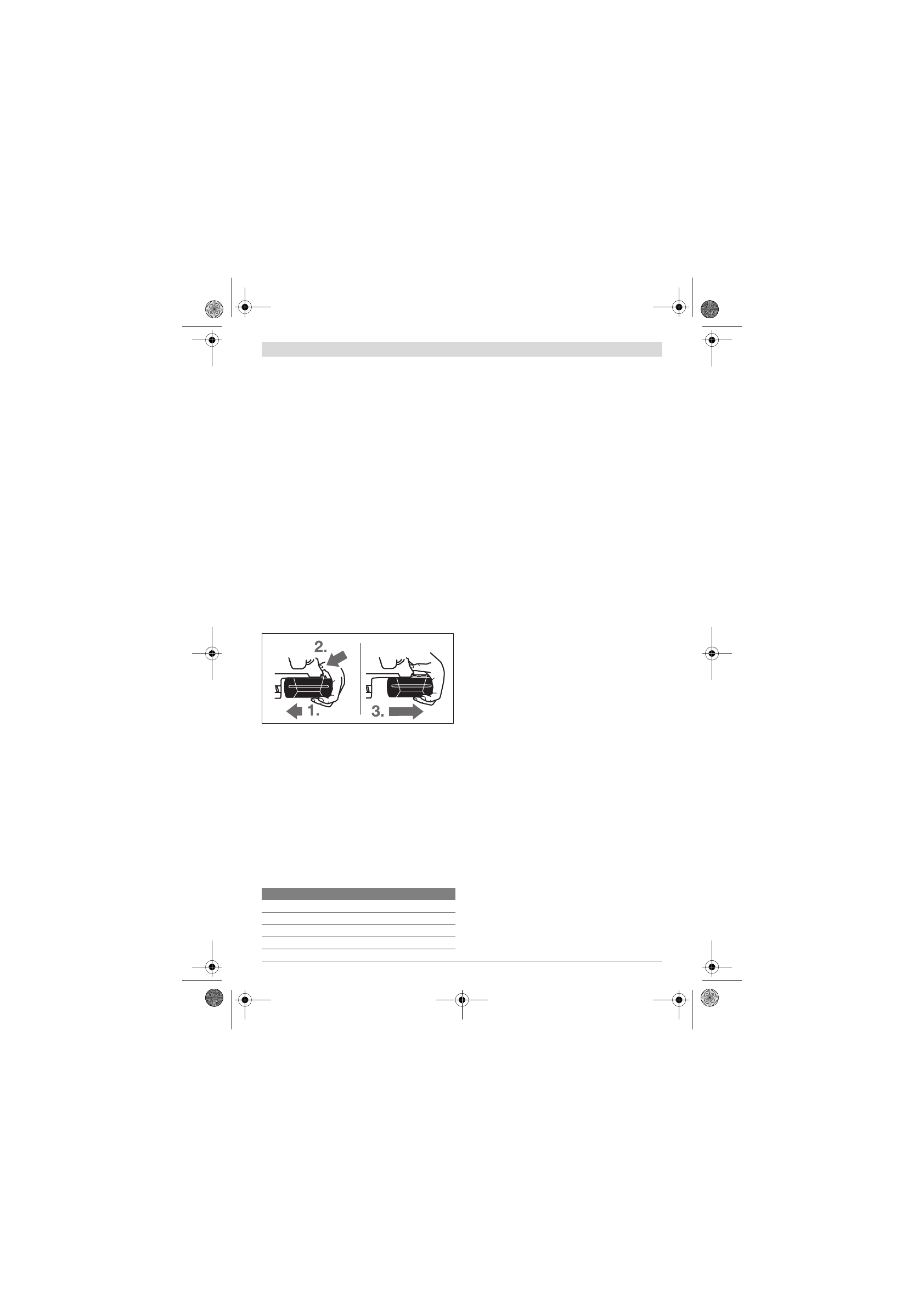

220

 | Hrvatski

1 609 92A 3XU | (17.8.17)

Bosch Power Tools

Montaža

Punjenje aku-baterije (vidjeti sliku A)

Koristite samo punjače navedene na stranici sa pribo-
rom.

Samo su ovi punjači prilagođeni Li-ionskoj aku-bate-

riji koja se koristi u vašem električnom alatu.

Napomena:

Aku-baterija se isporučuje djelomično napunje-

na. Kako bi se zajamčio puni učinak aku-baterije, prije prve
uporabe aku-baterije, napunite je do kraja u punjaču.

Li-ionska aku-baterija može se u svakom trenutku puniti, bez
skraćenja njenog vijeka trajanja. Prekid u procesu punjenja
neće oštetiti aku-bateriju.

Li-ionska aku-baterija je »Electronic Cell Protection (ECP)«
zaštitom zaštićena od dubinskog pražnjenja. Kada se aku-ba-
terija isprazni, električni alat će se isključiti preko zaštitnog
sklopa: radni alat se više neće vrtjeti.

Nakon automatskog isključivanja električnog alata ne
pritišćite dalje na prekidač za uključivanje/isključiva-
nje.

Aku-baterija bi se mogla oštetiti.

Vađenje aku-baterije

Aku-baterija

11

 raspolaže sa dva stupnja blokiranja koji treba-

ju spriječiti da aku-baterija ispadne van kod nehotičnog priti-
ska na tipku

18

 za deblokiranje aku-baterije. Čim se aku-bate-

rija stavi u električni alat, ona će se pomoću opruge zadržati u
određenom položaju.

Za vađenje aku-baterije

11

:

– Pritisnite aku-bateriju prema podnožju električnog alata

(1.) i istodobno pritisnite na tipku za deblokiranje

18

 (2.).

– Izvadite aku-bateriju iz električnog alata, sve dok ne bude

vidljiva crvena pruga (3.).

– Pritisnite još jednom na tipku za deblokiranje

18

 i do kraja

izvucite aku-bateriju.

Pokazivač stanja napunjenosti aku-baterije

Tri zelene LED pokazivača stanja napunjenosti

20

 aku-bateri-

je pokazuju stanje napunjenosti aku-baterije

11

. Iz razloga si-

gurnosti je pokazivanje stanja napunjenosti moguće samo u
stanju mirovanja električnog alata.

– Pritisnite tipku

21

 za pokazivanje stanja napunjenosti (mo-

guće je i kod izvađene aku-baterije). Nakon cca. 5 sekundi,
automatski će se ugasiti pokazivač stanja napunjenosti.

Ako se nakon pritiska na tipku

21

 ne upali LED, znači da je

aku-baterija neispravna i mora se zamijeniti.

Tijekom procesa punjenja, jedna iza druge se na kratko pale i
gase tri zelene LED. Aku-baterija je potpuno napunjena kada
tri zelene LED stalno svijetle. Oko 5 minuta nakon što se aku-
baterija potpuno napuni, ponovno će se ugasiti tri zelene LED.

Dodatna ručka

Vaš električni alat koristite samo s dodatnom ručkom
16.

Zakretanje dodatne ručke (vidjeti sliku B)

Dodatnu ručku

16

 možete proizvoljno okrenuti, kako bi se po-

stigao siguran položaj tijela i bez zamora.

– Okrenite donji zahvatni element dodatne ručke

16

 suprot-

no smjeru kazaljke na satu i zakrenite dodatnu ručku

16

 u

željeni položaj. Nakon toga ponovno stegnite donji zahvat-
ni element dodatne ručke

16

 u smjeru kazaljke na satu.

Pazite na to da stezna traka dodatne ručke legne u za to pred-
viđen utor na kućištu.

Biranje stezne glave i alata

Za bušenje čekićem i rad sa dlijetom potreban je SDS-plus
alat koji se steže u SDS-plus steznoj glavi.

Za bušenje bez udaraca u drvo, metal, keramiku i plastiku, kao
i za uvijanje vijaka, koriste se alati bez SDS-plus (npr. svrdla sa
cilindričnom drškom). Za ove vam je alate potrebna
brzostežuća stezna glava, odnosno stezna glava sa zupčastim
vijencem.

Umetnite/izvadite steznu glavu sa zupčastim vi-
jencem (GBH 36 VF-LI Plus)

Kako bi mogli raditi sa alatima bez SDS-plus (npr. svrdla sa ci-
lindričnom drškom), morate ugraditi prikladnu steznu glavu
(steznu glavu sa zupčastim vijencem ili brzostežuću steznu
glavu, pribor).

Montaža stezne glave sa zupčastim vijencem
(vidjeti sliku C)

– Uvijte SDS-plus steznu dršku

24

 u steznu glavu sa zupča-

stim vijencem

23

. Osigurajte steznu glavu sa zupčastim vi-

jencem

23

 sa sigurnosnim vijkom

22

Obratite pozornost

da sigurnosni vijak ima lijevi navoj.

Stavljanje stezne glave sa zupčastim vijencem
(vidjeti sliku C)

– Očistite usadni kraj stezne drške i malo ga namažite ma-

šću.

– Steznu glavu sa zupčastim vijencem, sa steznom drškom,

stavite uz okretanje u stezač alata, dok se sama ne zabravi.

– Provjerite zabravljivanje potezanjem na steznoj glavi sa

zupčastim vijencem.

Vađenje stezne glave sa zupčastim vijencem

– Pomaknite čahuru za zabravljivanje

5

 prema natrag i skini-

te steznu glavu sa zupčastim vijencem

23

.

LED

Kapacitet

Stalno svjetli 3 x zelena

2/3

Stalno svjetli 2 x zelena

1/3

Stalno svjetli 1 x zelena

< 1/3

Treperavo svjetlo 1 x zeleno

Rezerva
