Polski |
117
Bosch Power Tools
1 609 92A 3XU | (17.8.17)

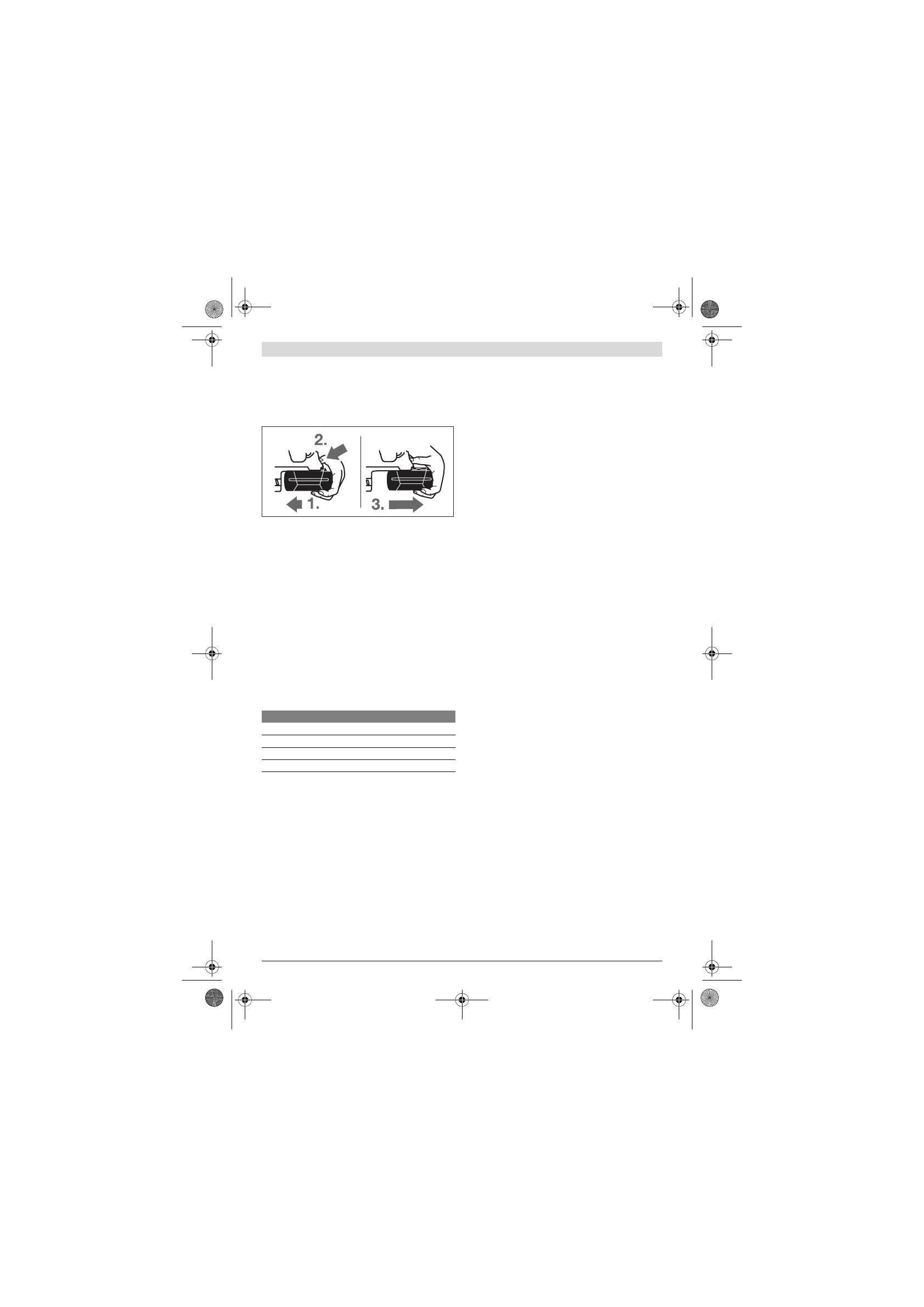

Wyjmowanie akumulatora
Akumulator
11
posiada dwa stopnie blokady, zapobiegające
jego wypadnięciu w przypadku niezamierzonego naciśnięcia
przycisku odblokowującego
18
. Akumulator umieszczony w
obudowie elektronarzędzia, przytrzymywany jest na miejscu
za pomocą sprężyny.
Aby wyjąć akumulator
11
:
– Docisnąć akumulator do stopki elektronarzędzia (1.),
przyciskając jednocześnie przycisk zwalniania blokady
akumulatora
18
(2.).
– Wysunąć akumulator z elektronarzędzia na tyle, aby ukazał
się czerwony pasek (3.).
– Ponownie nacisnąć przycisk zwalniania blokady
18
i całko-
wicie wyjąć akumulator.
Wskaźnik stanu naładowania akumulatora
Stan naładowania akumulatora
11
pokazywany jest przez trzy
zielone diody LED wskaźnika naładowania akumulatora
20
.
Sprawdzanie stanu naładowania akumulatora możliwe jest –
ze względów bezpieczeństwa – jedynie przy wyłączonym
elektronarzędziu.
– Nacisnąć przycisk
21
, aby ukazać stan naładowania aku-
mulatora (operacja możliwa jest też po wyjęciu akumulato-
ra z elektronarzędzia). Po ok. 5 sekundach wskaźnik nała-
dowania akumulatora wygasa samoczynnie.
Jeżeli po naciśnięciu przycisku
21
nie zapali się żadna dioda
LED oznacza to, że akumulator jest uszkodzony i należy go wy-
mienić.
Podczas procesu ładowania akumulatora trzy zielone diody
LED zapalają się jedna po drugiej i gasną na krótki okres cza-
su. Akumulator jest naładowany całkowicie, gdy wszystkie
trzy diody LED palą się światłem ciągłym. Ponowne wygaśnię-
cie wszystkich trzech zielonych diod LED nastąpi około
5 minut po całkowitym naładowaniu akumulatora.
Uchwyt dodatkowy
Urządzenie należy używać jedynie z uchwytem dodat-
kowym 16.
Ustawianie rękojeści dodatkowej (zob. rys. B)
Aby móc zająć stabilną i niemęczącą pozycję pracy, można
dowolnie wychylić uchwyt dodatkowy
16
.
– Po przekręceniu dolnej części uchwytu dodatkowego
16
w
kierunku przeciwnym do kierunku ruchu wskazówek zega-
ra, należy wychylić uchwyt dodatkowy
16
na żądaną pozy-
cję. Następnie ponownie dokręcić dolną część uchwytu
dodatkowego
16
w kierunku zgodnym z ruchem wskazó-
wek zegara.
Zwrócić uwagę na to, aby obejma rękojeści bocznej umiesz-
czona była w przeznaczonym do tego rowku na obudowie.
Wybór uchwytu wiertarskiego i narzędzi robo-
czych
Do wiercenia udarowego oraz do dłutowania należy używać
narzędzi roboczych SDS-plus, umieszczonych w uchwycie
wiertarskim SDS-plus.
Do wiercenia bez udaru w drewnie, metalu, ceramice i tworzy-
wach sztucznych, a także do wkręcania śrub używa się narzę-
dzi bez systemu SDS-plus (np. wiertła cylindryczne). Do osa-
dzania tego rodzaju narzędzi potrzebny jest szybkomocujący
uchwyt wiertarski lub uchwyt wiertarski z wieńcem zębatym.
Osadzanie/zdejmowanie uchwytu wiertarskiego
z wieńcem zębatym (GBH 36 VF-LI Plus)
Aby możliwe było zastosowanie narzędzi roboczych bez SDS-
plus (np. wiertła cylindryczne), należy zamontować odpo-
wiedni uchwyt wiertarski (zębaty lub szybkozaciskowy
uchwyt wiertarski, osprzęt).
Montaż uchwytu wiertarskiego z wieńcem zębatym
(zob. rys. C)
– Wkręcić trzpień mocujący SDS-plus
24
do uchwytu wier-
tarskiego z wieńcem zębatym
23
. Zabezpieczyć uchwyt
wiertarski z wieńcem zębatym
23
za pomocą śruby zabez-
pieczającej
22
.
Należy pamiętać, że śruba zabezpiecza-
jąca ma gwint lewoskrętny.
Wkładanie uchwytu wiertarskiego z wieńcem zębatym
(zob. rys. C)
– Oczyścić wtykany koniec trzpienia mocującego i lekko go
nasmarować.
– Obracając wsunąć uchwyt wiertarski z wieńcem zębatym
z trzpieniem mocującym do uchwytu narzędzia, aż zosta-
nie on automatycznie zaryglowany.
– Sprawdzić zaryglowanie przez pociągnięcie za uchwyt
wiertarski z wieńcem zębatym.
Wyjmowanie uchwytu wiertarskiego z wieńcem zębatym
– Przesunąć tulejkę ryglującą
5
do tyłu i zdjąć uchwyt wier-
tarski z wieńcem zębatym
23
.
Montaż/demontaż wymiennego uchwytu wiertar-
skiego (GBH 36 VF-LI Plus)
Wymienny uchwyt wiertarski SDS-plus
2
można łatwo zastą-
pić wymiennym szybkomocującym uchwytem wiertarskim
1
(zawarty w zestawie z narzędziem).
Wskaźnik LED
Pojemność
Światło ciągłe 3 x zielone
≥
2/3
Światło ciągłe 2 x zielone
≥
1/3
Światło ciągłe 1 x zielone
< 1/3
Światło migające 1 x zielone
Rezerwa
OBJ_BUCH-283-014.book Page 117 Thursday, August 17, 2017 3:16 PM
