Li-Ion aküler “Electronic Cell Protection (ECP)” sistemi ile de-
rin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el
aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti ar-
tık hareket etmez.



Elektrikli el aletiniz otomatik olarak kapandığında artık
açma/kapama şalterine basmayın.

Aksi takdirde akü ha-

sar görebilir.

Akünün çıkarılması

Akünün

11

 iki kilitlenme kademesi vardır ve bunlar akü boşa

alma düğmesine

18

 yanlışlıkla basıldığında akünün aletten çı-

karak düşmesini önler. Akü elektrikli el aleti içinde bulunduğu
sürece bir yay yardımıyla bu pozisyonda tutulur.

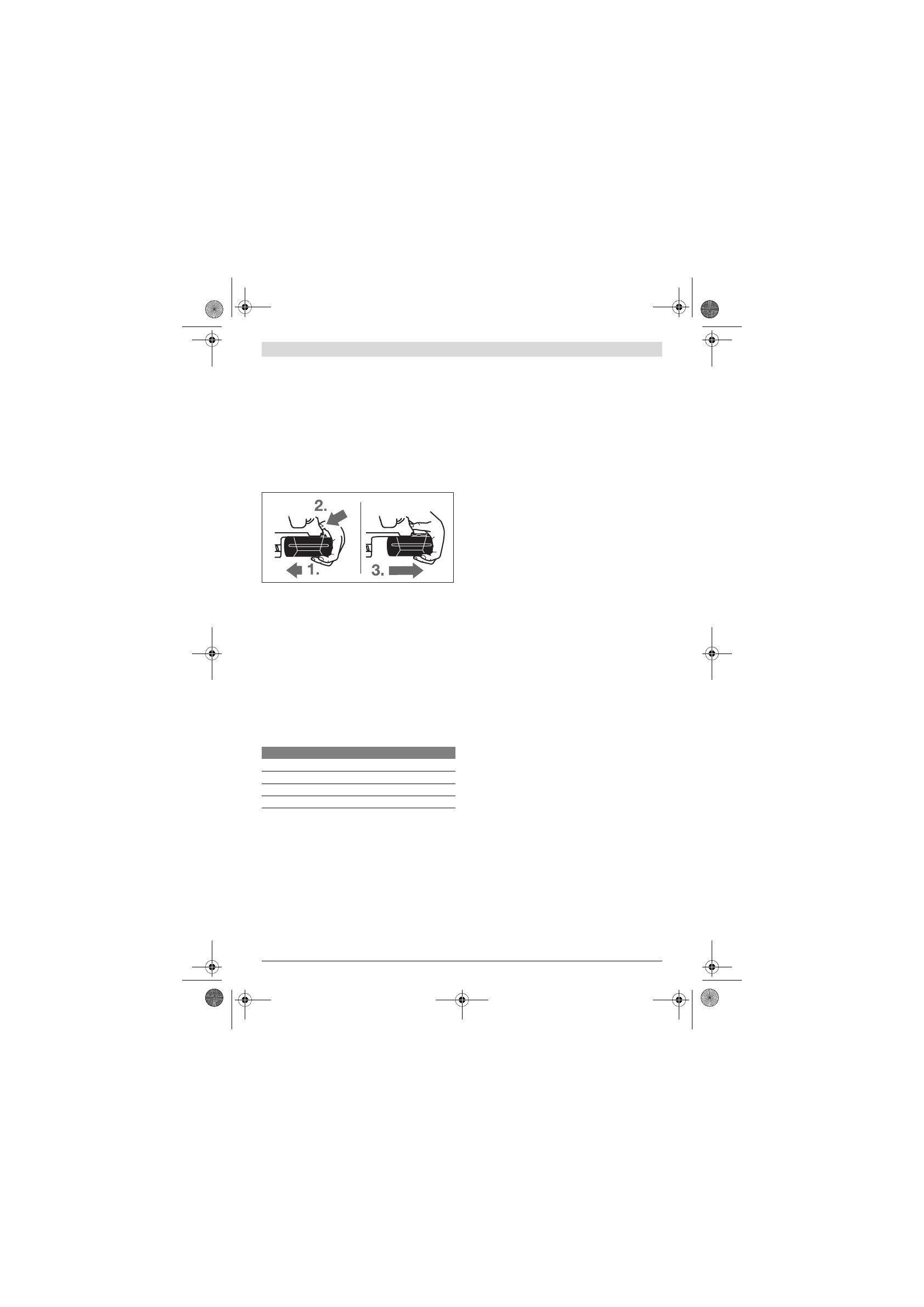

Aküyü

11

 çıkarmak için:

– Aküyü elektrikli el aletinin ayağına doğru itin (1.) ve aynı

anda akü boşa alma düğmesine

18

 basın (2.).

– Kırmızı bir şerit görününceye kadar aküyü elektrikli el ale-

tinden çekin (3.).

– Akü boşa alma düğmesine

18

 bir kez daha basın ve aküyü

tam olarak çekerek çıkarın.

Akü şarj durumu göstergesi

Akü şarj durumu göstergesinin

20

 üç yeşil LED’i akünün

11

şarj durumunu gösterir. Güvenlik nedenleriyle akünün şarj du-
rumu ancak elektrikli el aleti dururken sorulabilir.

– Akünün şarj durumunu öğrenmek için şarj durumu göster-

gesi tuşuna

21

 basın (bunu akü çıkarılmış durumda da ya-

pabilirsiniz). Yaklaşık 5 saniye sonra şarj durumu göster-
gesi otomatik olarak söner.

Şarj durumu gösterge tuşuna

21

 basıldıktan sonra hiçbir LED

yanmazsa, akü arızalı demektir ve değiştirilmesi gerekir.

Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya ya-
nar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başla-
dığında akü tam olarak şarj edilmiş demektir. Akü tam olarak
şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar sö-
ner.

Ek tutamak



Elektrikli el aletinizi her zaman ek tutamakla 16 kulla-
nın.

Ek tutamağın çevrilmesi (Bakınız: Şekil B)

Güvenli ve yorulmadan çalışabilmek için ek tutamağın

16

 ko-

numunu istediğiniz gibi ayarlayabilirsiniz.

– Ek tutamağın alt parçasını

16

 saat hareket yönünün tersine

çevirin ve ek tutamağı

16

 istediğiniz pozisyona getirin. Da-

ha sonra tutamağın alt parçasını

16

 saat hareket yönünde

çevirerek sıkın.

Ek tutamağın germe bandının gövde içinde kendisi için öngö-
rülen oluğa oturmasına dikkat edin.

Mandrenin ve ucun değiştirilmesi

Darbeli delme ve keskileme için SDS-plus mandrene takılabi-
lecek SDS-plus uçlara ihtiyacınız vardır.

Ahşap, metal, seramik ve plastik malzemede darbesiz delme
ile vidalama işlerinde SDS-plus’suz uçlar (örneğin silindir şaft-
lı uçlar) kullanılır. Bu uçlar için hızlı germeli mandrene veya
anahtarlı mandrene ihtiyacınız vardır.

Anahtarlı mandrenin takılması/sökülmesi
(GBH 36 VF-LI Plus)

SDS-plus’suz uçlarla çalışabilmek için (örneğin silindir şaftlı
uçlarla) uygun bir mandren kullanmalısınız (anahtarlı mand-
ren veya hızlı germeli anahtarsız uç takma mandreni, aksesu-
ar).

Anahtarlı mandarenin montaji (Bakınız: Şekil C)

– SDS-plus giriş şaftını

24

 bir anahtarlı mandrene

23

 vidala-

yın. Anahtarlı mandreni

23

 emniyet vidası

22

 ile emniyete

alın.

Emniyet vidasının sol dişli olduğunu unutmayın.

Anahtarlı mandrenin takılması (Bakınız: Şekil C)

– Giriş şaftının ucunu temizleyin ve hafifçe yağlayın.
– Amahtarlı mandreni kendiliğinden kilitleme yapıncaya ka-

dar giriş şaftını döndürerek uç kovanına yerleştirin.

– Anahtarlı mandrenden çekerek kilitlemenin tam olarak

olup olmadığını kontrol edin.

Anahtarlı mandrenin sökülmesi

– Kilitleme  kovanını

5

 arkaya doğru itin ve anahtarlı mandre-

ni

23

 çıkarın.

Değiştirilebilir mandrenin çıkarılması/takılması
(GBH 36 VF-LI Plus)

SDS-plus-Değiştirilebilir mandren

2

 aletle birlikte teslim edi-

len hızlı germeli değiştirilebilir mandrenle

1

 kolaylıkla değişti-

rilebilir.

Değiştirilebilir mandrenin çıkarılması (Bakınız: Şekil D)

– Değiştirilebilir mandren kilitleme halkasını

6

 arkaya çekin,

bu pozisyonda tutun ve SDS-plus değiştirilebilir mandreni

2

 veya hızlı germeli değiştirilebilir mandreni

1

 öne doğru

çekerek çıkarın.

– Çıkardıktan sonra değiştirilebilir mandreni kirlenmeye kar-

şı koruyun.

LED

Kapasitesi

Sürekli ışık 3 x yeşil

≥

2/3

Sürekli ışık 2 x yeşil

≥

1/3

Sürekli ışık 1 x yeşil

< 1/3

Yanıp sönen ışık 1 x yeşil

Rezerve
