Извлечение аккумулятора

Аккумулятор

11

 оснащен двумя ступенями фиксирова-

ния, призванными предотвращать выпадение аккумуля-
тора при непреднамеренном нажатии на кнопку разблоки-
ровки

18

. Пока аккумулятор находится в

электроинструменте, пружина держит его в соответствую-
щем положении.

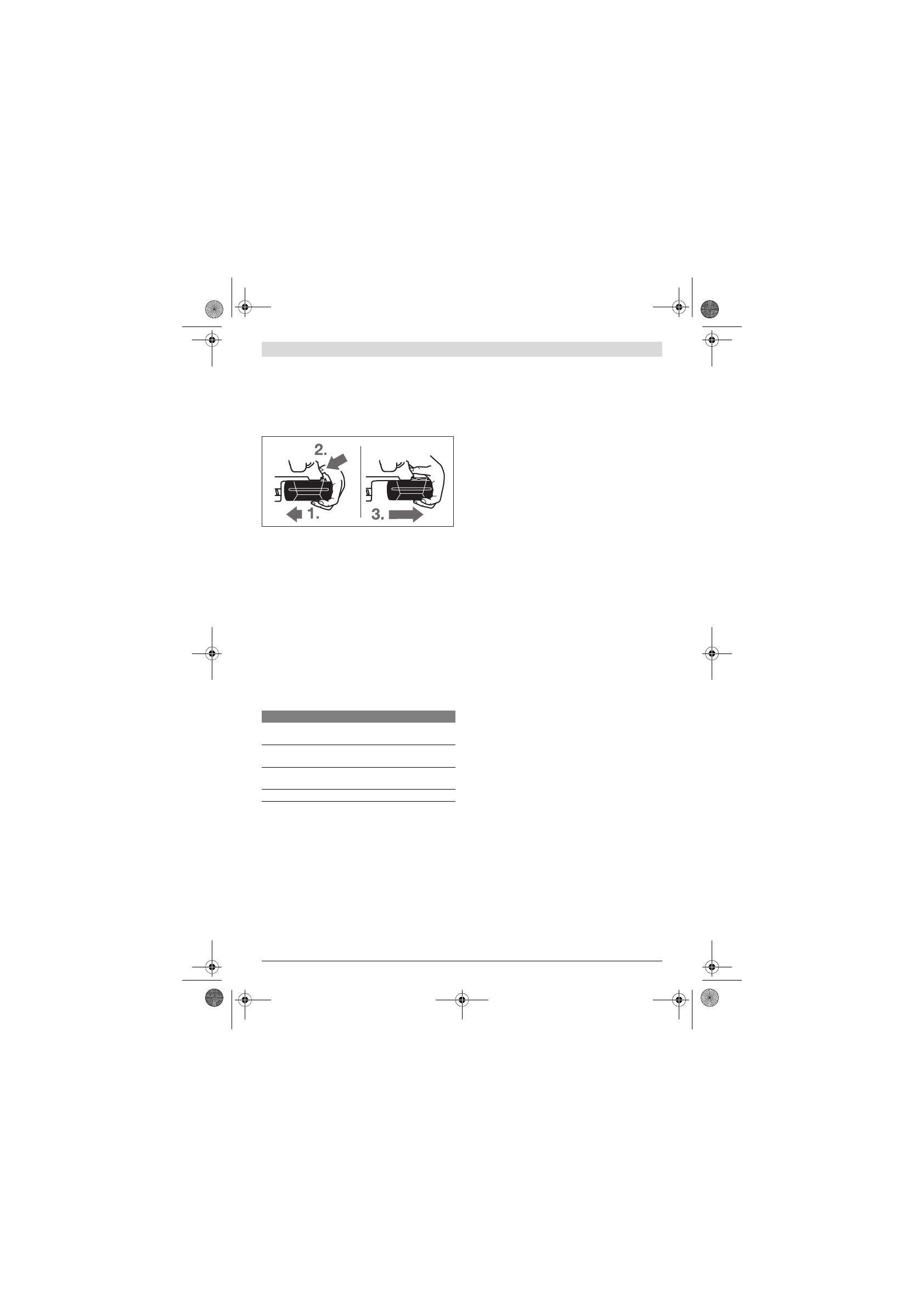

Для снятия аккумулятора

11

:

– Прижмите аккумулятор к подошве электроинструмента

(1.) и одновременно нажмите на кнопку фиксатора

18

(2.).

– Вытяните аккумулятор из электроинструмента до появ-

ления красной полоски (3.).

– Нажмите еще раз на кнопку фиксатора

18

 и вытяните

аккумулятор полностью из инструмента.

Индикатор заряженности аккумулятора

Три зеленых СИД индикатора заряженности

20

 показыва-

ют состояние аккумулятора

11

. По причинам безопасно-

сти опрос заряженности возможен только в состоянии по-
коя электроинструмента.

– Для проверки степени заряженности (возможно также

и при снятом аккумуляторе) нажмите кнопку

21

. Через

5 секунд индикатор заряженности автоматически га-
снет.

Если после нажатия на кнопку

21

 не загорается ни один

СИД, то аккумулятор неисправен и должен быть заменен.

Во время процесса зарядки загораются подряд 3 зеленых
светодиода и гаснут на короткое время. Аккумулятор пол-
ностью заряжен, если 3 зеленых светодиода горят посто-
янно. Приблизительно через 5 мин по окончании зарядки
аккумулятора 3 зеленых светодиода гаснут.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 16.

Поворот дополнительной рукоятки (см. рис. В)

Дополнительную рукоятку

16

 можно повернуть в любое

положение, чтобы обеспечить возможность безопасной и
не утомляющей работы с инструментом.

– Поверните нижнюю часть ручки дополнительной руко-

ятки

16

 против часовой стрелки и поставьте дополни-

тельную рукоятку

16

 в желаемое положение. После

этого поверните нижнюю часть ручки дополнительной
рукоятки

16

 в направлении по часовой стрелке.

Следите за тем, чтобы стягивающая лента дополнительной
рукоятки находилась в предусмотренном пазу корпуса.

Выбор сверлильного патрона и инструмента

Для ударного сверления и долбления требуются инстру-
менты SDS-plus, которые крепят в сверлильном патроне
SDS-plus.

Для сверления без удара в древесине, металле, керамике
и синтетическом материале, а также для заворачивания
применяют инструменты без SDS-plus (например, сверла
с цилиндрическим хвостовиком). Для этих инструментов
требуется быстрозажимной, патрон или патрон с зубча-
тым венцом.

Установка/снятие зубчато-венцового свер-
лильного патрона (GBH 36 VF-LI Plus)

Для работ с инструментом без SDS-plus (например, для
сверл с цилиндрическим хвостовиком) следует устанав-
ливать подходящий сверлильный патрон (напр. патрон с
зубчатым венцом или быстрозажимной патрон, принад-
лежности).

Установка сверлильного патрона с зубчатым венцом
(см. рис. С)

– Ввинтите посадочный хвостовик SDS-plus

24

 в свер-

лильный патрон с зубчатым венцом

23

. Предохраните

сверлильный патрон с зубчатым венцом

23

 предохра-

нительным винтом

22

.

Учтите, что предохранитель-

ный винт имеет левую резьбу.

Установка патрона с зубчатым венцом (см. рис. С)

– Очищайте и слегка смазывайте вставляемый конец по-

садочного хвостовика.

– Вставляйте сверлильный патрон с зубчатым венцом с

вращением в посадочное гнездо до автоматической
блокировки.

– Проверьте блокирование попыткой вытянуть свер-

лильный патрон с зубчатым венцом.

Снятие патрона с зубчатым венцом

– Сдвиньте фиксирующую гильзу

5

 назад и выньте свер-

лильный патрон с зубчатым венцом

23

.

СИД

Емкость

Непрерывный свет 3 зеленых свето-
диодов

≥

2/3

Непрерывный свет 2 зеленых свето-
диодов

≥

1/3

Непрерывный свет 1 зеленого све-
тодиода

< 1/3

Мигание 1 зеленого светодиода

Резерв
