 Italiano |

53

Bosch Power Tools

1 609 92A 3XU | (17.8.17)

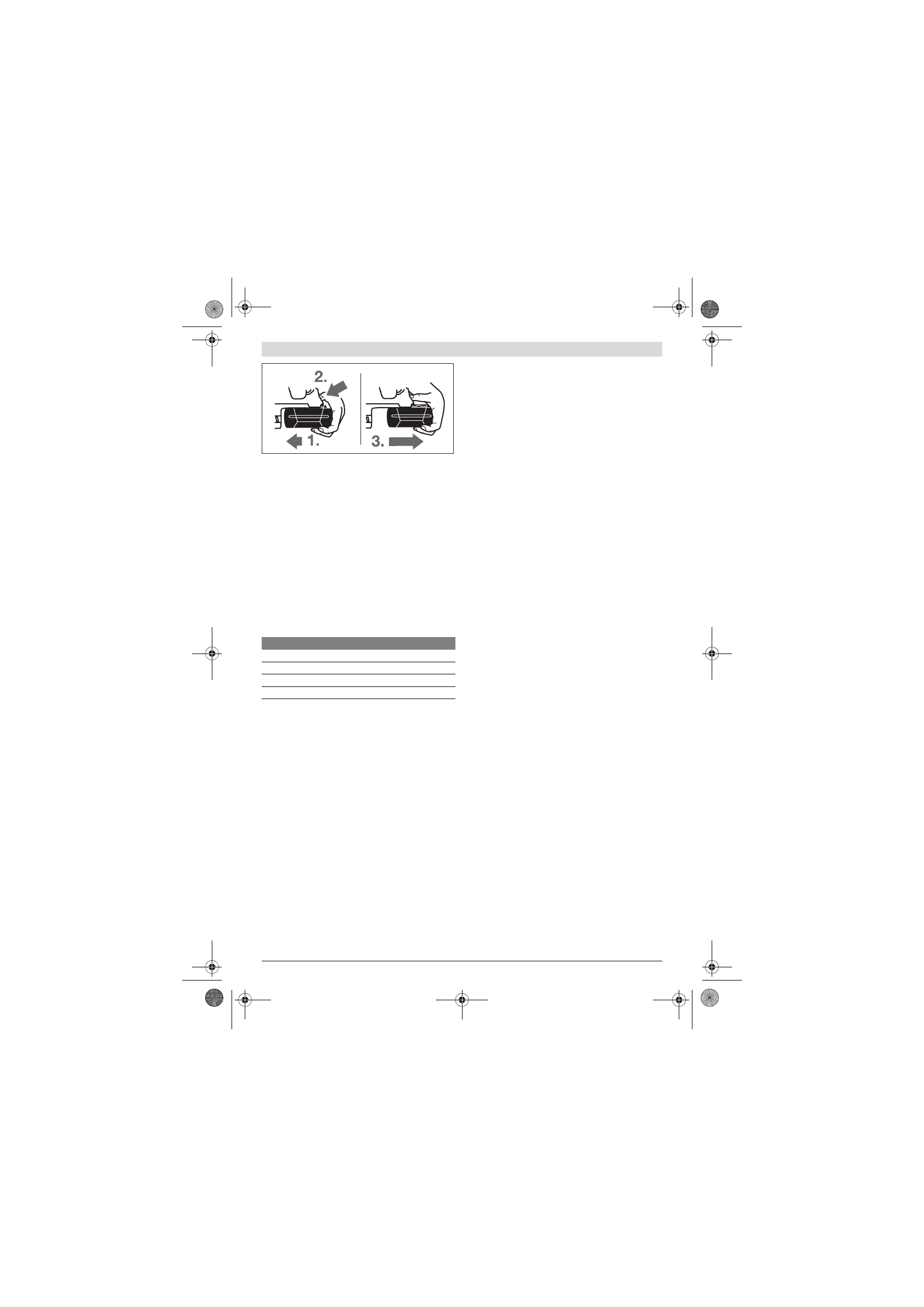

Per la rimozione della batteria ricaricabile

11

:

– Premere la batteria ricaricabile contro la base dell’elettro-

utensile (1.) e contemporaneamente sul tasto di sbloccag-
gio

18

 (2.).

– Estrarre la batteria ricaricabile dall’elettroutensile fino a

quando è visibile una striscia rossa (3.).

– Premere nuovamente il tasto di sbloccaggio

18

 e rimuove-

re completamente la batteria ricaricabile.

Indicatore dello stato di carica della batteria

I tre LED verdi dell’indicatore dello stato di carica della batte-
ria

20

 indicano lo stato di carica della batteria ricaricabile

11

.

Per ragioni di sicurezza l’interrogazione dello stato di carica è
possibile esclusivamente ad elettroutensile spento.

– Premere il tasto

21

 per visualizzare lo stato di carica (pos-

sibile anche senza batteria ricaricabile). Dopo ca.
5 secondi l’indicatore dello stato di carica si spegne auto-
maticamente.

Se dopo aver premuto il tasto

21

 non vi è alcun LED illumina-

to, la batteria ricaricabile è difettosa e deve essere sostituita.

Durante il processo di carica i tre LED verdi sono illuminati
uno dopo l’altro e si spengono brevemente. La batteria ricari-
cabile è completamente carica quando i tre LED verdi sono il-
luminati permanentemente. Circa 5 minuti dopo che la batte-
ria ricaricabile è stata caricata completamente, i tre LED verdi
si spengono di nuovo.

Impugnatura supplementare



Utilizzare il Vostro elettroutensile soltanto con l’impu-
gnatura supplementare 16.

Orientare l’impugnatura supplementare (vedi figura B)

L’impugnatura supplementare

16

 può essere spostata libera-

mente e regolata in modo da permettere di prendere una po-
sizione di lavoro di assoluta maneggevolezza.

– Girare la maniglia inferiore dell’impugnatura supplementa-

re

16

 in senso antiorario e spostare l’impugnatura supple-

mentare

16

 alla posizione richiesta. Avvitare dunque la

maniglia inferiore dell’impugnatura supplementare

16

 di

nuovo bene in senso orario.

Prestare attenzione affinchè il nastro di serraggio dell’impu-
gnatura supplementare si trovi nella scanalatura prevista allo
scopo sulla carcassa.

Scelta del mandrino portapunta e degli utensili

Per eseguire forature battenti e per lavori di scalpellatura so-
no necessari utensili SDS-plus che vengono applicati nel man-
drino portapunta SDS-plus.

Per forature non battenti nel legname, nel metallo, nella cera-
mica e nei materiali sintetici nonché per l’avvitamento vengo-
no utilizzati utensili senza SDS-plus (p. es. punta con gambo
cilindrico). Per questi utensili è necessario un mandrino auto-
serrante oppure un mandrino a cremagliera.

Introduzione/asportazione del mandrino a cre-
magliera (GBH 36 VF-LI Plus)

Per poter lavorare con utensili senza SDS-plus (p. es. punte
con bussola cilindrica) si deve montare un mandrino porta-
punta apposito (mandrino a cremagliera oppure autoserran-
te, accessori opzionali).

Montaggio di mandrino a cremagliera (vedi figura C)

– Avvitare il gambo di alloggiamento SDS-plus

24

 in un man-

drino a cremagliera

23

. Assicurare il mandrino a crema-

gliera

23

 tramite la vite di sicurezza

22

.

Tenere presente

che la vite di sicurezza è dotata di una filettatura sini-
strorsa.

Inserimento del mandrino a cremagliera (vedi figura C)

– Pulire l’estremità del gambo di alloggiamento dell’accesso-

rio ed applicarvi un leggero strato di grasso.

– Inserire il mandrino a cremagliera con il gambo di alloggia-

mento ruotandolo nel mandrino portautensile fino a farlo
bloccare autonomamente.

– Controllare il bloccaggio tirando il mandrino a cremagliera.

Estrazione del mandrino a cremagliera

– Spingere il mandrino di serraggio

5

 all’indietro ed estrarre

il mandrino a cremagliera

23

.

Rimozione/inserimento del mandrino autoser-
rante (GBH 36 VF-LI Plus)

Il mandrino autoserrante SDS-plus

2

 può essere sostituito fa-

cilmente con il mandrino autoserrante a serraggio rapido

1

fornito in dotazione.

Rimozione del mandrino autoserrante (vedi figura D)

– Tirare indietro l’anello di bloccaggio del mandrino autoser-

rante

6

, tenendolo saldamente in questa posizione rimuo-

vere in avanti il mandrino autoserrante SDS-plus

2

 ovvero

il mandrino autoserrante a serraggio rapido

1

.

– Dopo la rimozione proteggere il mandrino autoserrante da

imbrattamento.

Inserimento del mandrino autoserrante (vedi figura E)



Utilizzare esclusivamente dotazione originale specifi-
ca del modello, prestando attenzione al numero delle
scanalature di identificazione 26. Sono ammissibili
esclusivamente mandrini autoserranti con due o tre
scanalature di identificazione.

Se per questo elettrou-

tensile venisse impiegato un mandrino autoserrante non
adatto, è possibile che durante il funzionamento l’accesso-
rio fuoriesca.

LED

Autonomia

Luce continua 3 x verde

≥

2/3

Luce continua 2 x verde

≥

1/3

Luce continua 1 x verde

< 1/3

Luce lampeggiante 1 x verde

Riserva
