27
EN

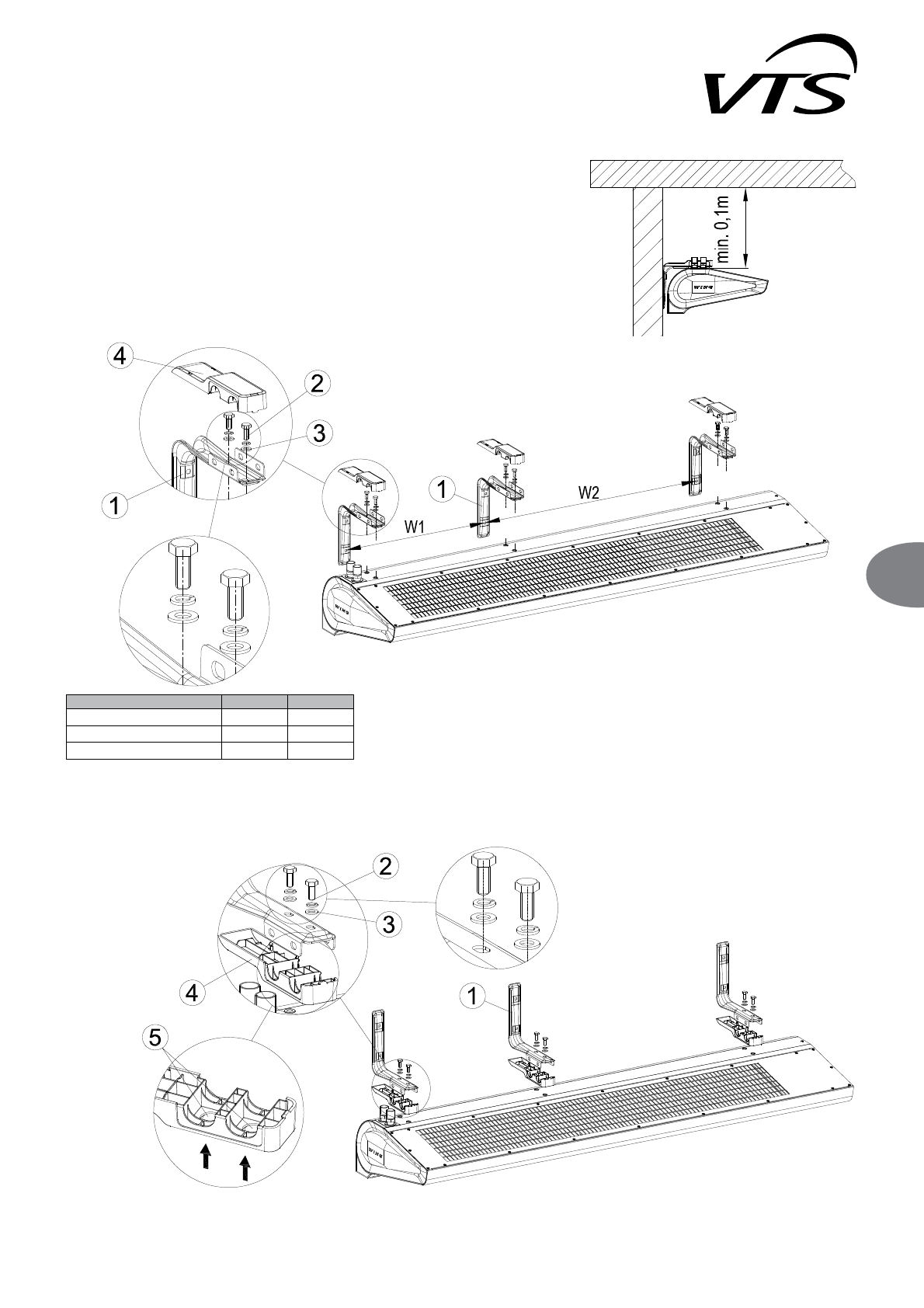

3.2.1. HORIZONTAL ASSEMBLY WITH USING INSTALATION HANDLES.
It is possible to assemble WING do the wall horizontally in two options:
OPTION I:
$VVHPEOLQJKDQGOHVZLWKWKHLUDUPVIDFHGGRZQZDUGV,QWKLVRSWLRQ\RXVKRXOG¿UVWVFUHZWKHLQVWDOODWLRQKDQGOHVWR
the wall (1) with intervals W1 for a 1m curtain (there are 2 installation hanles) and W1, W2 for 1.5m and 2m curtain (there are 3
installation handles) so that the handles' arms are levelled.
Then lift the curtain and assembly with using screws (2) M8x20 and plain washers (3). Tighten the screws (2) and close the
handle's covers (4).
ATTENTION!
The minimum distance between the unit and the ceiling should be 0.3m.
OPTION II:
Assembling handles with their arms faced upwards.
Assembly consists in screwing brackets to the curtain (1). To mount the brackets to the curtain, with the housing upside down, punch holes (5) from the outside in the shields (4) using a hammer and a
VFUHZ&OLFNWKHVKLHOGVRQWKHEUDFNHUV0RXQWWKHEUDFNHWVRQWKHFXUWDLQXVLQJ0[PPVFUHZVDQGZDVKHUV7KLVDVVHPEO\RSWLRQDOORZVIRUPRXQWLQJEUDFNHWVWRWKHFXUWDLQ¿UVWDQG
then screwing the entire housing to the wall.
ATTENTION
! The minimum distance between the unit and the ceiling should be 0.1m.
W1 [mm]
W2 [mm]
WING W, E, C100
772
-
WING W, E, C150
507
772
WING W, E, C200
921
910
