100
WING
W100-200
WING
E100-200
WING
C100-200
EE

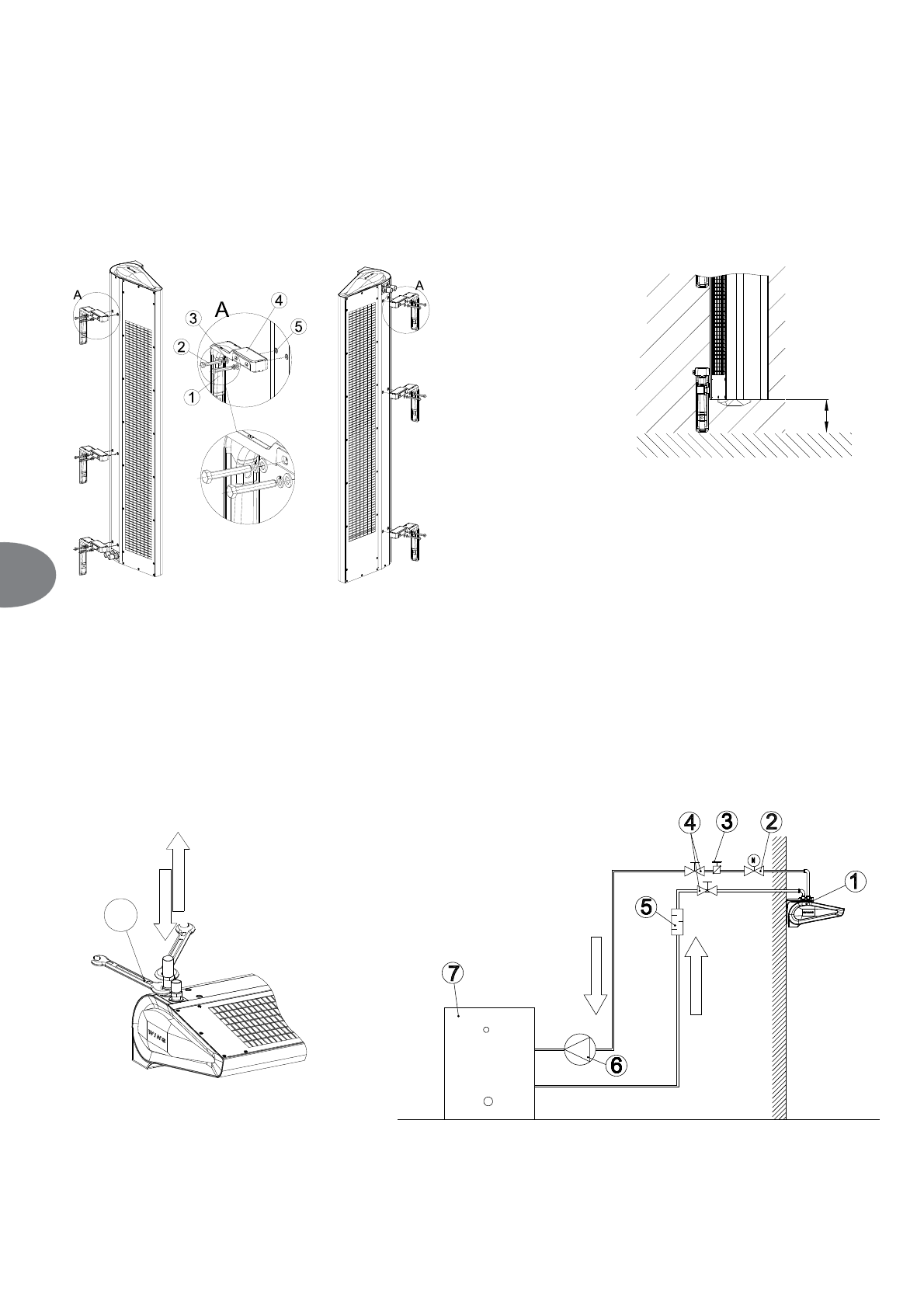

3.2.2. VERTIKAALNE PAIGALDAMINE KINNITUSSIINIDE ABIL
Seadme WING saab vertikaalselt seinale paigaldada mõlema küljega (mootor all või üleval).
Selle paigaldamisviisi korral ei ole oluline, kas kinnitate kõigepealt kinnitussiinid seadme külge ja seejärel kinnitate seadme seinale või kinnitate kõigepealt kinnitussiinid seinale ja seejärel kardina
kinnitussiinide külge.
Vertikaalseks monteerimiseks kasutage M8 x 70 kruvisid (ei kuulu VTS-i tarnekomplekti). Keerake 2 või 3 kinnitust läbi lapikseibide (3) asetatud kruvide abil korpuse ülemises osas olevate
keermehülsside külge.
TÄHELEPANU!
Vertikaalse paigaldamise korral peab seadme ja põranda vahekaugus olema vähemalt 100 mm, et tagada juurdepääs veespiraali läbipuhumisliitmikule ja kaabli lõpumuhvile.
min. 0,1m
TÄHELEPANU!
Seade on mõeldud kasutamiseks ainult kuivades ruumides. Et seade ei sobi kasutamiseks niiskes keskkonnas, tuleb eriti tähelepanelik olla mootoridetailidele kogunenud
kondensaadi suhtes.
TÄHELEPANU!
WING 100-200 õhkkardinaid ei saa paigaldada:
ƔYlOLVNHVNNRQGD
ƔQLLVNHWHVVHUXXPLGHVVH
ƔSODKYDWXVRKWOLNXNHVNNRQQDNDWHJRRULDVVHNXXOXYDWHVVHUXXPLGHVVH
ƔYlJDWROPXVWHVVHUXXPLGHVVH
ƔDJUHVVLLYVH}KXVWLNXJDUXXPLGHVVHVRRMXVYDKHWLMDHOHNWULNWWHNHKDGHYDVHVWMDDOXPLLQLXPLVWNRQVWUXNWVLRRQLHOHPHQWLGHW}WWX
TÄHELEPANU!
WING 100-200 EH õhkkardinaid ei saa paigaldada ripplagedele.
3.3. PAIGALDAMISE JA TORUDE ÜHENDAMISE JUHISED
SOOJUSKANDURI ÜHENDAMINE
Soojuskandurit transportiva toru ühendamisel tuleb kaitsta soojusvaheti lõppmuhvi pöördemomendi 1 mõju eest. Paigaldatud torude kaal ei tohi koormata küttekeha lõppmuhve.
TÄHELEPANU!
Hüdraulikasüsteemi täitmisel tuleb eriti tähelepanelikult kontrollida ühenduste lekkekindlust. Lekkivast ühenduskohast ei tohi vesi tilkuda elektrimootorile (vertikaalse paigaldamise
korral).
TÄHELEPANU!
+GUDXOLNDVVWHHPLVRQVRRYLWDWDYNDVXWDGD¿OWUHLG(QQHKGURYRROLNXWHHULWLWRLWHYRROLNXWHKHQGDPLVWRQVRRYLWDWDYVVWHHPLSXKDVWDGDSHVWDODVWHVP}QHOLLWULYHWWYlOMDYRRODWD
1
HÜDRAULIKASÜSTEEMI NÄIDE
1. WING 100-200 WH
2. KÄITURIGA VENTIIL
3. ÕHUTUSKLAPP
4. SULGEKLAPP
5. FILTER
6. RINGLUSPUMP
7. BOILER
PEALEVOOL
PEALEVOOL
T
A
GASIVOOL
T
A
GASIVOOL
