119
8
HU
WING
W100-200
WING
E100-200
WING
C100-200

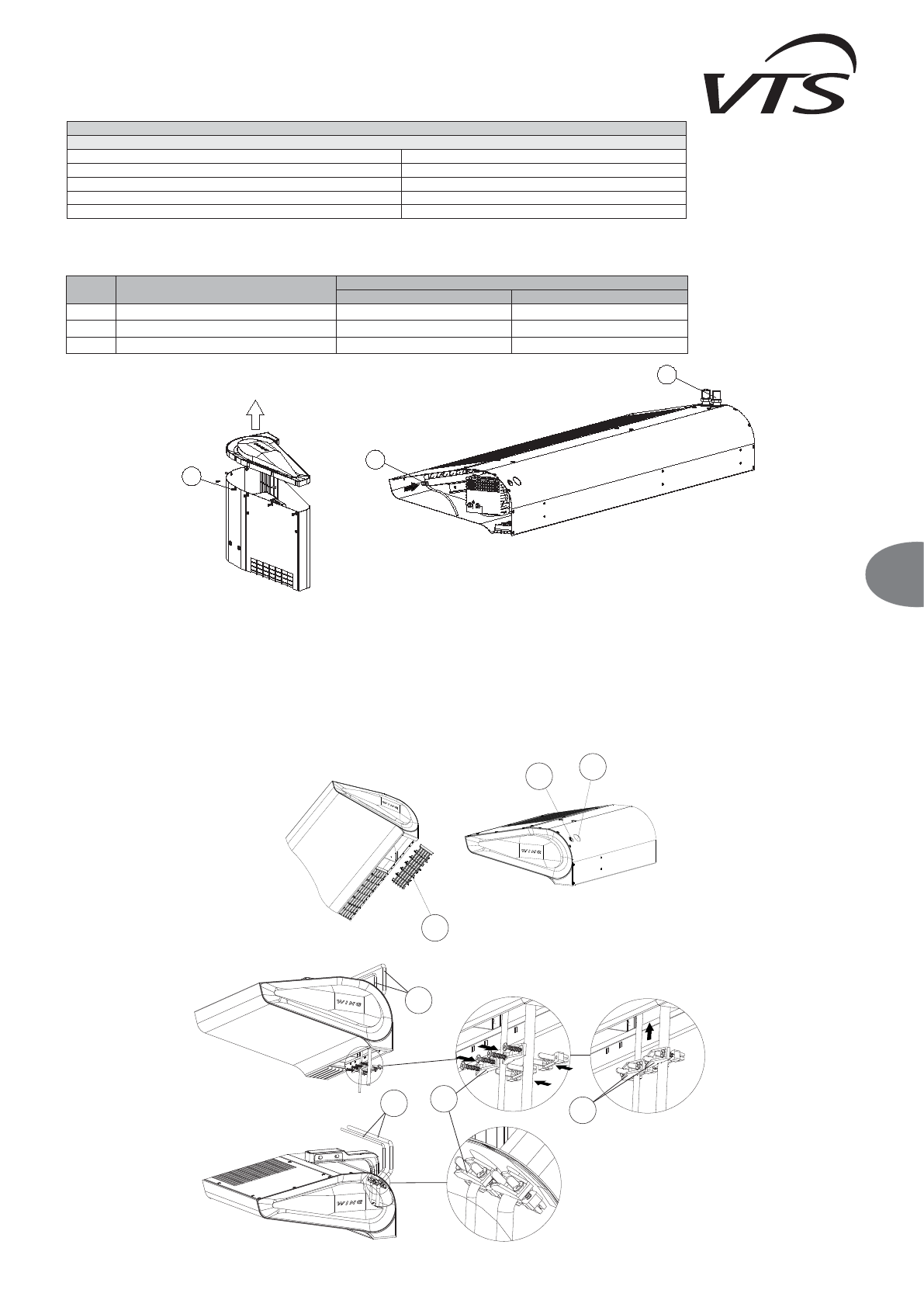

3.2.2. FÜGGŐLEGES TELEPÍTÉS TARTÓKKAL
A WING légfüggönyöket az ajtó/nyílás mind a két oldalára fel lehet szerelni (a motor az alsó vagy a felső pozicióban helyezkedik el).
Ennél a opciónál nem fontos a tartók rögzítésének a sorrendje, tehát először lehet a tartókat rögzíteni majd azokra a készülékel ill. először a tartókat a készülékre, majd utána az egész légfüggönyt a
falra.
Vertikális szerelésnél a mellékelt M8x70 csavarokat használja. A 2, vagy 3 tartókart (2) M8x70 as csvarokkal, alátétgyűrűvel (3), a menetes perselyhez (7) kell csavarozni.
FONTOS:
Függőleges pozicióban történő elhelyezés esetéb a padló és a berendezés közti távolságnak minimum 100 mm-nek kell lennie.
m
in
. 0
,1
m
FONTOS!
A készülék működtetése száraz helyiségekben történhet. Különös figyelmet kell fordítani a ventilátoron történő páralecsapódás elkerülésére. A készülék nincsen felkészítve párás
környezetben történő üzemre.
FONTOS!
A WING 100-200 légfüggönyök nem telepíthetők a következő helyekre:
●
Kültérre,
● Magas páratartalmú helyiségekbe,
● Robbanásveszélyes helyiségekbe,
● Magas pórtartalmú helyiségekbe,
● Agresszív levegőjű helyiségekbe (amelyekben a hőcserélő réz és alumínium részei és a fűtőszálak károsodhanak).
FONTOS!
A WING 100-200 légfüggönyök álmennyezetre nem telepíthetők.
3.3. SZERELÉSI ÉS TELEPÍTÉSI ÚTMUTATÓ
FŰTŐKÖZEG CSATLAKOZTATÁSA
A fűtési hőcserélő csatlakozásait meg kell óvni a nyomaték behatásoktól, ezért a hidraulikai rákötéseknél minden esetben ellen kell tartani a hőcserélő csatlakozásait (1). A csőcsatlakozások nem
terhelhetik a hőcserélő csatlakozásait.
FONTOS!
A hidraulikai rákötéseknél fokozottan figyeljen a megfelelő kötések kialakítására. Győzödjön meg róla, hogy a szivárgó csatlakozás nem tudja eláztatni az elektromos motort
(függőleges szerelés esetén).
FONTOS!
A hidraulikai rendszerbe szűrő beépítése ajánlott. A légfüggönyre történő rákötés elött a rendszer átöblítése elengedhetetlen.
1
PÉLDA A HIDRAULIKAI RENDSZER
KIÉPÍTÉSÉRE
1. WING W100-200
2. SZELEP MOZGATÓVAL
3. LÉGTELENÍTŐ
4. ELZÁRÓ SZERELVÉNY
5. SZŰRŐ
6. KERINGTETŐ SZIVATTYÚ
7. HŐTERMELŐ
ELŐREMENŐ
ELŐREMENŐ
VISSZA
TÉRŐ
VISSZA
TÉRŐ
9
HU
FONTOS!
A hőcserélőről történő lecsatlakozás alkalmával különös figyelmet kell fordítani a beredenzés védelmére és az elektromos elemeket óvni kell az esetleges fűtőközeg behatolástól.
FONTOS!
Feltöltés után ne felejtse légteleníteni a berendezés hőcserélőjét.
FONTOS!
A hidraulikai rákötéseknél fokozottan figyeljen a megfelelő kötések kialakítására. Győzödjön meg róla, hogy a szivárgó csatlakozás nem tudja eláztatni az elektromos motort
(függőleges szerelés esetén).
ELEKTROMOS CSATLAKOZÁS
FONTOS!
Az elektromos csatlakozást védelmi berendezésekkel kell felszerelni, mely minden pólus esetén garantálja az elektromos hálózatról történő leválasztást.
Az légfüggöny elektromos rendszerbe történő bekötését csak megfelelően szakképzett személy végezheti. A csatlakozások a készülék motor oldali fedél (3) mögött találhatóak. (1) - szabályzó
kábelek, (2) - elektromos csatlakozás. Ez szükséges, hogy felmászik a kábelrögzítést (5), hogy megvédje a kábelt (4)kihúzás ellen.
LÉGTELENÍTÉS ÉS LEÜRÍTÉS
A hőcserélőből való víz leengedéséhez lazítsa meg a csavart a visszatérő oldalon. Függőleges szerelés esetén, ha a folyadékbekötések lefelé néznek. A szelep eléréséhez szerelje le az
előlapi panelt. Ehhez a csavarokat távolítsa el (1) a takarólap körül és vegye le a takarólapot. Ott a szelep (2) a csővel.
SZERELÉSI POZÍCIÓ
Elszívás és szellőztetés
2
3
A
VÍZSZINTES (lefelé irányuló légáram)
elszívás
automatikus szellőzés
B
FÜGGŐLEGES (légáram balról jobbra)
elszívás
automatikus szellőzés
C
FÜGGŐLEGES (légáram jobbról balra)
szellőzés
elszívás
1
2
3
1
2
3
4
4
5
5
9
PL
ODPOWIETRZENIE URZĄDZENIA/ SPUST CZYNNIKA GRZEWCZEGO
W przypadku montażu poziomego i pionowego po prawej stronie drzwi wymiennik odpowietrza się sam. W przypadku montażu bocznego z króćami do dołu, aby odpowietrzyć wymiennik
należy zdjąć pokrywę boczną. W tym celu wykręcić wkręty (1) dookoła pokrywy i wyjąć pokrywę. Pod pokrywą znajduje się zaworek z wężykiem.
1
2
3
UWAGA!
Podczas odpowietrzania wymiennika należy zwrócić szczególną uwagę na zabezpieczenie urządzenia przed przypadkowym przedostaniem się wody do elementów elektrycznych.
UWAGA!
W trakcie napełniania instalacji hydraulicznej należy zwrócić szczególną uwagę na szczelność podłączeń. Istotne jest, aby woda z nieszczelnego podłączenia nie przedostała się do
silnika elektrycznego (przy montażu pionowym).
UWAGA!
W przypadku uruchomienia urządzenia po wcześniejszym spuszczeniu czynnika grzewczego należy pamiętać o odpowietrzeniu nagrzewnicy.
PODŁĄCZENIE ZASILANIA ELEKTRYCZNEGO
UWAGA!
Istnieje konieczność wyposażenia instalacji stałej w środki zapewniające odłączenie urządzenia na wszystkich biegunach źródła zasilania.
Podłączenia elektrycznego musi dokonać osoba posiadająca odpowiednie uprawnienia. Przepusty kablowe umieszczone są na tylnej ściance kurtyny: (1) – dławica przewodów sterowniczych,
(2) – dławica przewodów zasilających. Dostęp do listwy zaciskowej uzyskuje się poprzez zdemontowanie kratki wylotowej (3) od strony silnika. Na przewodzie (4) wymagane jest
zamontowanie odciążki kablowej (5) dla zabezpieczenia przewodu przed wyrwaniem.
POZYCJA PRACY
WOZNACZENIE ODPOWIETRZENIA/SPUSTU
2
3
A
pozioma (nadmuch z góry na dół)
spust
samoodpowietrzenie
B
pionowa (silnik na dole)
spust
samoodpowietrzenie
C
pionowa (silnik u góry)
odpowietrzenie
spust
1
2
3
4
4
5
5
9
PL
ODPOWIETRZENIE URZĄDZENIA/ SPUST CZYNNIKA GRZEWCZEGO
W przypadku montażu poziomego i pionowego po prawej stronie drzwi wymiennik odpowietrza się sam. W przypadku montażu bocznego z króćami do dołu, aby odpowietrzyć wymiennik
należy zdjąć pokrywę boczną. W tym celu wykręcić wkręty (1) dookoła pokrywy i wyjąć pokrywę. Pod pokrywą znajduje się zaworek z wężykiem.
1
2
3
UWAGA!
Podczas odpowietrzania wymiennika należy zwrócić szczególną uwagę na zabezpieczenie urządzenia przed przypadkowym przedostaniem się wody do elementów elektrycznych.
UWAGA!
W trakcie napełniania instalacji hydraulicznej należy zwrócić szczególną uwagę na szczelność podłączeń. Istotne jest, aby woda z nieszczelnego podłączenia nie przedostała się do
silnika elektrycznego (przy montażu pionowym).
UWAGA!
W przypadku uruchomienia urządzenia po wcześniejszym spuszczeniu czynnika grzewczego należy pamiętać o odpowietrzeniu nagrzewnicy.
PODŁĄCZENIE ZASILANIA ELEKTRYCZNEGO
UWAGA!
Istnieje konieczność wyposażenia instalacji stałej w środki zapewniające odłączenie urządzenia na wszystkich biegunach źródła zasilania.
Podłączenia elektrycznego musi dokonać osoba posiadająca odpowiednie uprawnienia. Przepusty kablowe umieszczone są na tylnej ściance kurtyny: (1) – dławica przewodów sterowniczych,
(2) – dławica przewodów zasilających. Dostęp do listwy zaciskowej uzyskuje się poprzez zdemontowanie kratki wylotowej (3) od strony silnika. Na przewodzie (4) wymagane jest
zamontowanie odciążki kablowej (5) dla zabezpieczenia przewodu przed wyrwaniem.
POZYCJA PRACY
WOZNACZENIE ODPOWIETRZENIA/SPUSTU
2
3
A
pozioma (nadmuch z góry na dół)
spust
samoodpowietrzenie
B
pionowa (silnik na dole)
spust
samoodpowietrzenie
C
pionowa (silnik u góry)
odpowietrzenie
spust
1
2
3
4
4
5
5
9
PL
ODPOWIETRZENIE URZĄDZENIA/ SPUST CZYNNIKA GRZEWCZEGO
W przypadku montażu poziomego i pionowego po prawej stronie drzwi wymiennik odpowietrza się sam. W przypadku montażu bocznego z króćami do dołu, aby odpowietrzyć wymiennik
należy zdjąć pokrywę boczną. W tym celu wykręcić wkręty (1) dookoła pokrywy i wyjąć pokrywę. Pod pokrywą znajduje się zaworek z wężykiem.
1
2
3
UWAGA!
Podczas odpowietrzania wymiennika należy zwrócić szczególną uwagę na zabezpieczenie urządzenia przed przypadkowym przedostaniem się wody do elementów elektrycznych.
UWAGA!
W trakcie napełniania instalacji hydraulicznej należy zwrócić szczególną uwagę na szczelność podłączeń. Istotne jest, aby woda z nieszczelnego podłączenia nie przedostała się do
silnika elektrycznego (przy montażu pionowym).
UWAGA!
W przypadku uruchomienia urządzenia po wcześniejszym spuszczeniu czynnika grzewczego należy pamiętać o odpowietrzeniu nagrzewnicy.
PODŁĄCZENIE ZASILANIA ELEKTRYCZNEGO
UWAGA!
Istnieje konieczność wyposażenia instalacji stałej w środki zapewniające odłączenie urządzenia na wszystkich biegunach źródła zasilania.
Podłączenia elektrycznego musi dokonać osoba posiadająca odpowiednie uprawnienia. Przepusty kablowe umieszczone są na tylnej ściance kurtyny: (1) – dławica przewodów sterowniczych,
(2) – dławica przewodów zasilających. Dostęp do listwy zaciskowej uzyskuje się poprzez zdemontowanie kratki wylotowej (3) od strony silnika. Na przewodzie (4) wymagane jest
zamontowanie odciążki kablowej (5) dla zabezpieczenia przewodu przed wyrwaniem.
POZYCJA PRACY
WOZNACZENIE ODPOWIETRZENIA/SPUSTU
2
3
A
pozioma (nadmuch z góry na dół)
spust
samoodpowietrzenie
B
pionowa (silnik na dole)
spust
samoodpowietrzenie
C
pionowa (silnik u góry)
odpowietrzenie
spust
1
2
3
4
4
5
5
9
HU
FONTOS!
A hőcserélőről történő lecsatlakozás alkalmával különös figyelmet kell fordítani a beredenzés védelmére és az elektromos elemeket óvni kell az esetleges fűtőközeg behatolástól.
FONTOS!
Feltöltés után ne felejtse légteleníteni a berendezés hőcserélőjét.
FONTOS!
A hidraulikai rákötéseknél fokozottan figyeljen a megfelelő kötések kialakítására. Győzödjön meg róla, hogy a szivárgó csatlakozás nem tudja eláztatni az elektromos motort
(függőleges szerelés esetén).
ELEKTROMOS CSATLAKOZÁS
FONTOS!
Az elektromos csatlakozást védelmi berendezésekkel kell felszerelni, mely minden pólus esetén garantálja az elektromos hálózatról történő leválasztást.
Az légfüggöny elektromos rendszerbe történő bekötését csak megfelelően szakképzett személy végezheti. A csatlakozások a készülék motor oldali fedél (3) mögött találhatóak. (1) - szabályzó
kábelek, (2) - elektromos csatlakozás. Ez szükséges, hogy felmászik a kábelrögzítést (5), hogy megvédje a kábelt (4)kihúzás ellen.
LÉGTELENÍTÉS ÉS LEÜRÍTÉS
A hőcserélőből való víz leengedéséhez lazítsa meg a csavart a visszatérő oldalon. Függőleges szerelés esetén, ha a folyadékbekötések lefelé néznek. A szelep eléréséhez szerelje le az
előlapi panelt. Ehhez a csavarokat távolítsa el (1) a takarólap körül és vegye le a takarólapot. Ott a szelep (2) a csővel.
SZERELÉSI POZÍCIÓ
Elszívás és szellőztetés
2
3
A
VÍZSZINTES (lefelé irányuló légáram)
elszívás
automatikus szellőzés
B
FÜGGŐLEGES (légáram balról jobbra)
elszívás
automatikus szellőzés
C
FÜGGŐLEGES (légáram jobbról balra)
szellőzés
elszívás
1
2
3
1
2
3
4
4
5
5
Figyelem!
A maximális hásználati nyomás a hőcserélőben 16 bar, a tesztelt nyomás 21 bar
A fűtőközegre vonatkozó követelmények:
Paraméter
Érték
olaj és zsír
< 1 mg/l
pH 25°C-nál
8 -9
maradék vízkeménység
[Ca2+, Mg2+]/[HCO3 -] > 0.5
Oxigén
< 0.1 mg/l (minél kevesebb)
