Руководство пользователя картплоттера GPSMAP
®
серии 700
Сонар

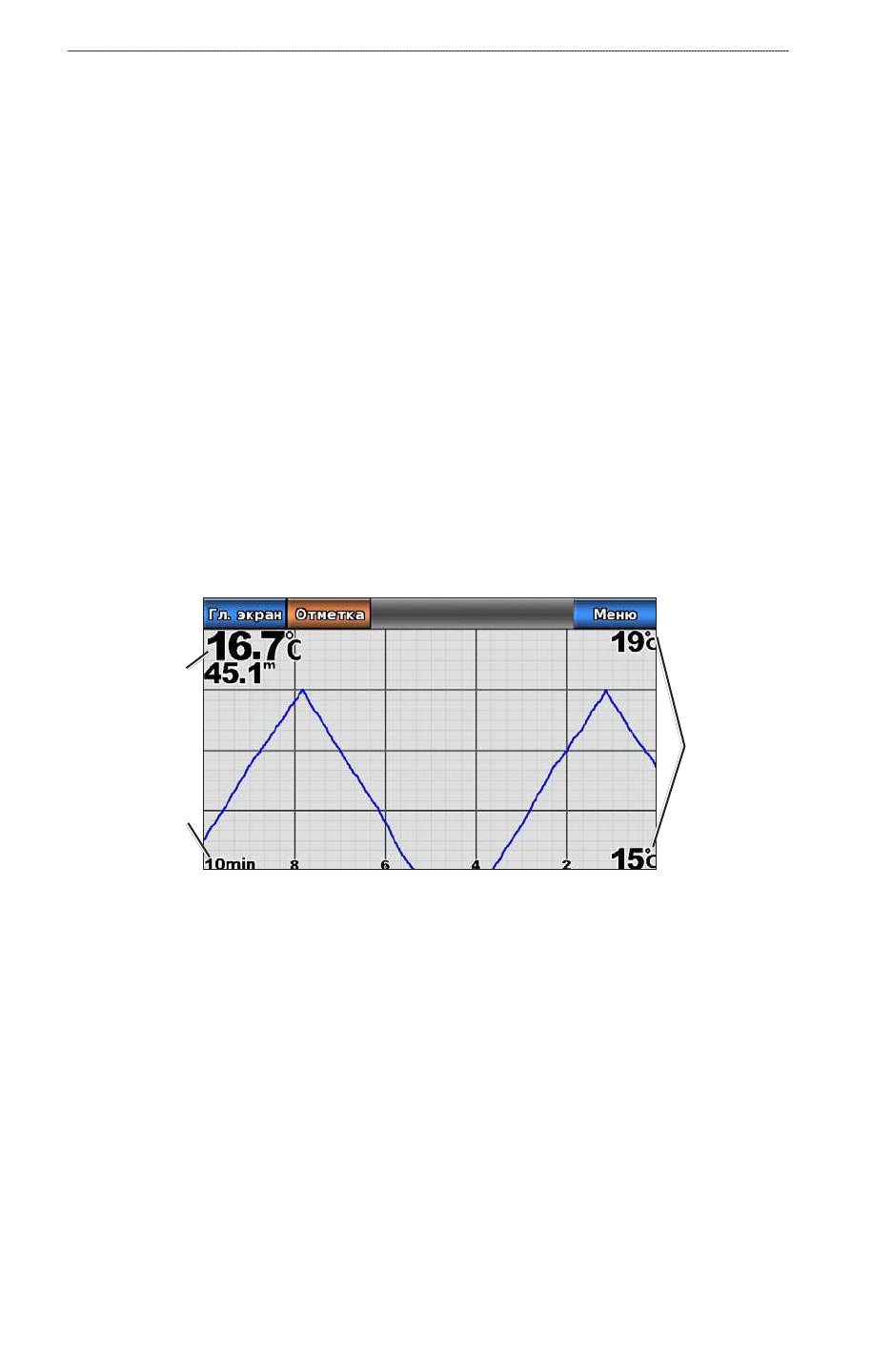

Журнал температур датчика
Если используется температурный датчик или выполняется прием показаний температуры воды с помощью
NMEA 0183 или NMEA 2000, то на экране данных журнала температуре отображается график изменения
температуры во времени. Текущая температура и глубина отображаются в верхнем левом углу экрана.
Температура отображается вдоль правой части экрана, а истекшее время — вдоль нижней части экрана.
По мере получения данных диаграмма прокручивается влево.
На главном экране выберите
Сонар
>
Журнал температур
.
Настройка диапазона и времени для журнала температур
Картплоттер позволяет настроить продолжительность времени и диапазон температур, которые будут
отображаться в журнале температур датчика.
1. На главном экране выберите
Сонар
>
Журнал температур
.
2. Выберите пункт
Меню
.
3. Выполните одно из следующих действий.
Выберите пункт
Длительность
,
чтобы установить шкалу истекшего времени. Значение по
умолчанию — 10 минут. При увеличении шкалы истекшего времени можно просматривать
изменения температуры за более длительный период. При уменьшении шкалы истекшего времени
можно просматривать более подробные данные за меньший период времени.
Выберите пункт
Масштаб
, чтобы установить шкалу температур. Значение по умолчанию —
4 градуса. При увеличении шкалы температур можно просматривать более значительные изменения
температуры. При уменьшении шкалы температур можно просматривать более подробные данные об
изменениях.
Температура и
глубина
Истекшее
время
Диапазон
температур
Журнал температур датчика
Маршрутные точки на экране сонара
Приостановка работы сонара
1. На главном экране выберите пункт
Сонар
.
2. Выберите режим отображения данных сонара.
3. Выберите пункт
Меню
>
Приостановить работу сонара
.
•
•
