Руководство пользователя картплоттера GPSMAP
®
серии 700
77
Сонар

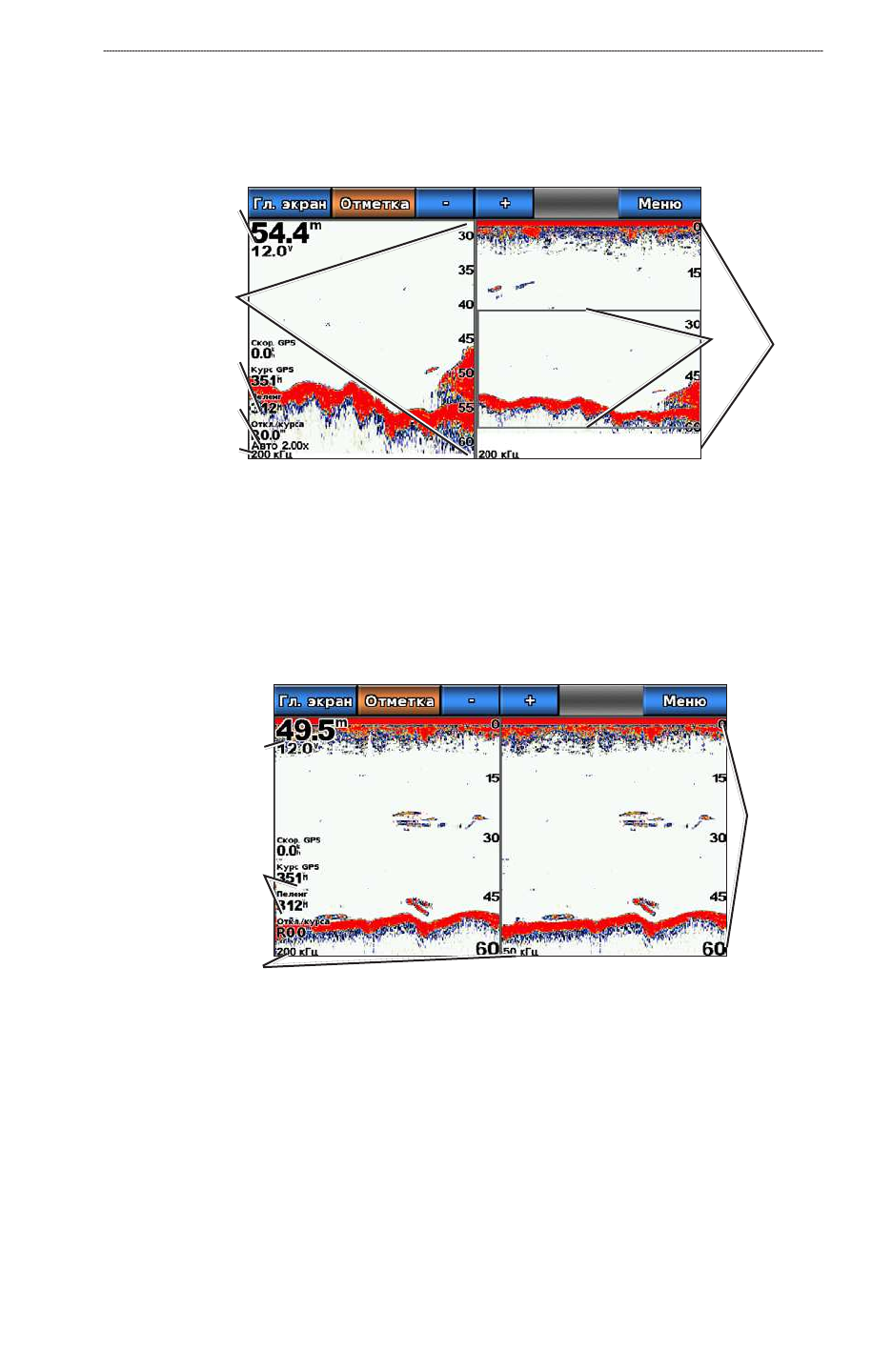

Режим отображения данных сонара “Раздельное увеличение”
В этом режиме отображения показания сонара отображаются в виде диаграммы на весь экран, часть которой
отображается на этом же экране в увеличенном масштабе.
На главном экране выберите пункт
Сонар
>
раздельное увеличение
.
Режим отображения данных сонара Раздельное увеличение
Диапа
зон
Глубина, скорость
течения и напряжение
устройства
Скорость GPS и
курс GPS
Частота датчика
Уровень
масштабирования
Шкала глубин при
увеличении
Окно
увеличе
ния
Режим отображения данных сонара “Разделить частоты”
В этом режиме в левой части экрана отображается диаграмма, на которой представлены показания сонара
при работе на частоте 200 кГц, а в правой — на частоте 50 кГц.
ПриМечАНие.
Для использования режима отображения данных сонара “Разделить частоты” необходим
двухчастотный датчик.
На главном экране выберите
Сонар
>
разделить частоты
.
Диапазон
Глубина, скорость
течения и напряжение
устройства
Скорость GPS и
курс GPS
Частоты
датчика
Режим отображения данных сонара “Разделить частоты”
Изменение одного режима отображения данных сонара на другой
1. На главном экране выберите пункт
Карты
.
2. Выберите режим отображения данных сонара.
3. Выберите пункт
Меню
>
изменить сонар
.
4. Выберите другой режим отображения данных сонара.
