Руководство пользователя картплоттера GPSMAP
®
серии 700
Режимы просмотра карт и трехмерных карт
Если активированная цель AIS сообщает информацию о наземном курсе, курсе и частоте поворота,
то намеченный курс цели рассчитывается на основе информации о наземном курсе и частоте поворота.
Направление, в котором движется цель (оно также определяется на основе информации о частоте поворота)
указывается направлением стрелки на конце линии курса. Длина стрелки остается неизменной.
MMSI
Курс
Направление поворота
Намеченный курс
Активированная
опасная цель

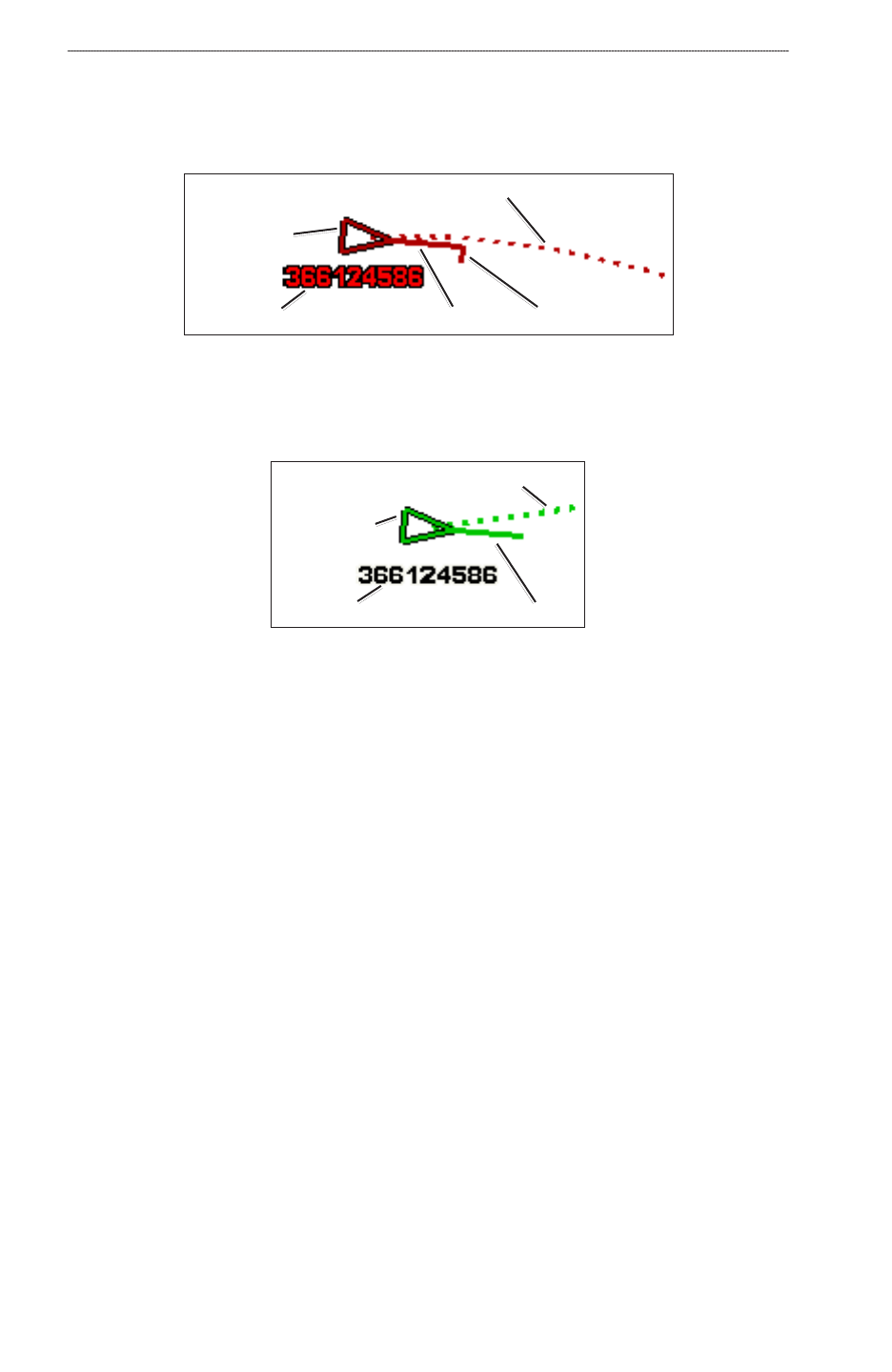

Цель с наземным курсом, курсом и частотой поворота
Если активированная цель AIS сообщает информацию о наземном курсе и курсе судна, но не передает
данных о частоте поворота, то намеченный курс цели рассчитывается на основе информации о наземном
курсе.
MMSI
Курс
Намеченный курс
Активированная
цель
Цель с наземным курсом и курсом
Отключение приема сигнала AIS
По умолчанию прием сигнала AIS включен.
На главном экране выберите пункт
Настройка
>
Другие суда
>
AIS
>
Выкл
.
Будут отключены все функции AIS на всех картах и всех трехмерных картах. К ним относится
отслеживание судов и наведение на цель AIS, предупреждения о столкновении, которые создаются на
основе отслеживания судов и наведения на цель AIS, а также отображение информации о судах AIS.
Отображение судов AIS в режиме просмотра карты и трехмерной карты
Для поддержки функции AIS необходимо подключение внешнего устройства AIS и активного
приемопередатчика сигналов с других судов.
Отображение судов в режиме просмотра карты и трехмерной карты можно настроить. Диапазон
отображения, установленный для одной карты или трехмерной карты, применяются только к этой карте или
трехмерной карте. Настройки отображения данных, намеченного курса и следов (троп), установленные для
одной карты или трехмерной карты, применяются ко всем картам и трехмерным картам.
ПриМечАНие.
Карта рыбалки и Mariner’s Eye 3D доступны при наличии карты памяти BlueChart g2
Vision с предварительно записанными данными.
1. На главном экране выберите пункт
Карты
.
2. Выберите пункт
Навигационная карта
,
Карта рыбалки
,
Трехмерная перспектива
или
Mariner’s Eye
3D
.
3. Выберите пункт
Меню
>
Другие суда
>
Настройки экрана AIS
.
