Руководство пользователя картплоттера GPSMAP
®
серии 700
Радар
Настройка помех радара на экране радара
Картплоттер позволяет изменить отображение помех, вызванных другими источниками радиолокационного
сигнала По умолчанию настройка помех радара имеет значение “Вкл.”.
ПриМечАНие.
В зависимости от используемого радара, настройки помех радара, установленные для
одного режима, не обязательно будут применяться к другим режимам (
).
1. На главном экране выберите пункт
радар
.
2. Выберите пункт
Плавание
,
Гавань
,
Прибрежный
или
Сторожевой
режим.
3. На экране радара выберите
Меню
>
Подавление помех
>
Помехи радара
>
Вкл
.
Внешний вид дисплея радара
Наложение цифр на радаре
Наложение цифр на поля данных могут отображаться во всех режимах отображения данных радара;
информация на них представлена в наглядном виде и обновляется в режиме реального времени. При выборе
наложения данных для одного режима радара оно применяется к остальным режимам радара.
Доступно несколько режимов наложений данных радара. Можно выбрать поля данных, которые будут
отображаться на всех наложениях данных.
При отображении наложения цифр на экране радара во время навигации отображается вкладка данных
навигации. Для всех наложений данных можно настроить отображение или скрытие ленты компаса.

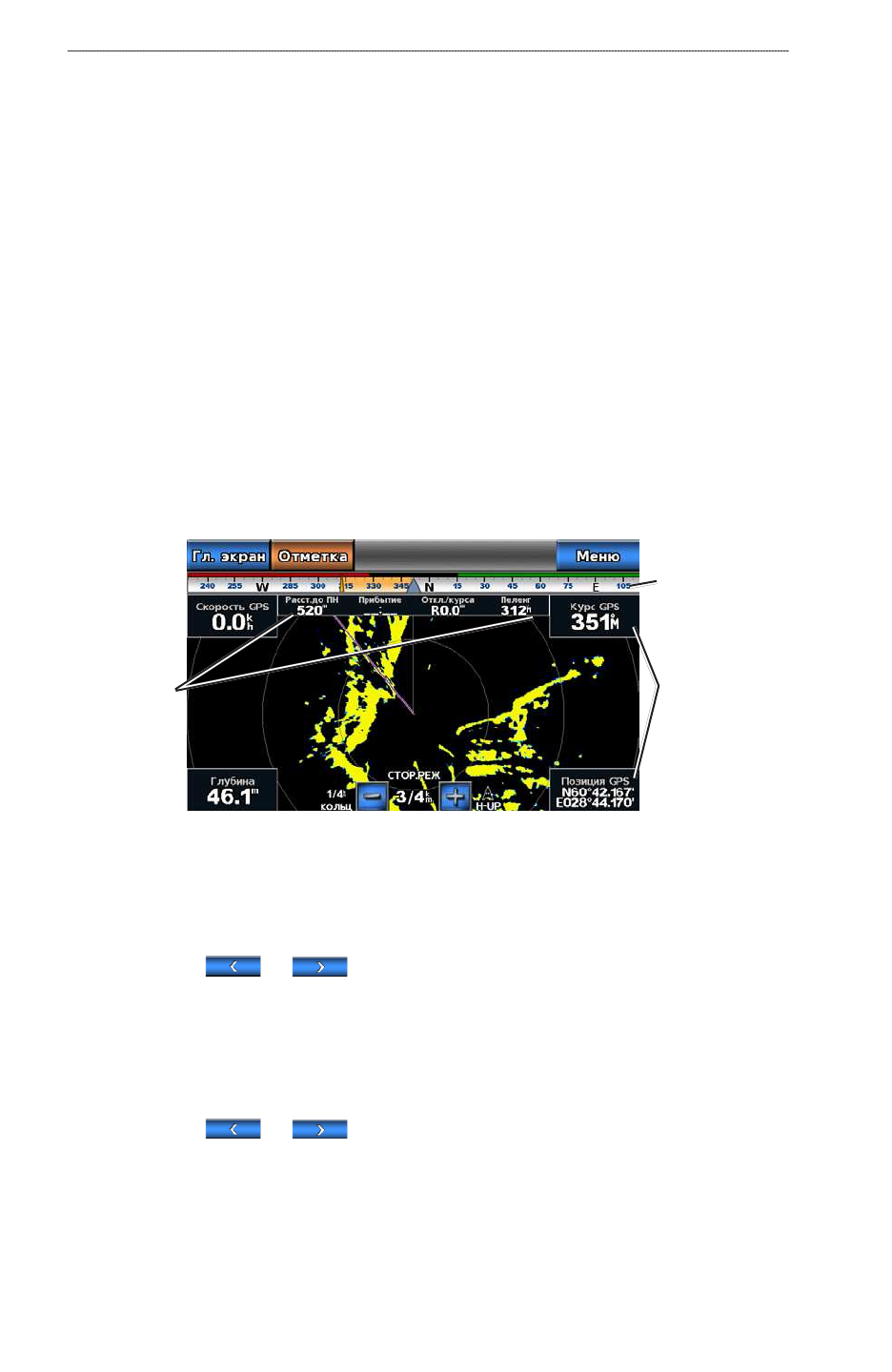

Радар с наложением данных
Поля данных
Вкладка
данных
навигации
Лента компаса
Выбор наложения данных
1. На главном экране выберите пункт
радар
.
2. Выберите пункт
Плавание
,
Гавань
,
Прибрежный
или
Сторожевой
режим.
3. Выберите пункт
Меню
>
Настройка радара
>
Наложение цифр
.
4. Выберите пункт
или
, чтобы выбрать наложение данных.
Настройка полей данных на радаре
Выберите тип данных, которые будут отображаться в этом поле данных.
1. На главном экране выберите пункт
радар
.
2. Выберите пункт
Плавание
,
Гавань
,
Прибрежный
или
Сторожевой
режим.
3. Выберите пункт
Меню
>
Настройка радара
>
Наложение цифр
.
4. Выберите пункт
или
, чтобы выбрать наложение данных.
