Руководство пользователя картплоттера GPSMAP
®
серии 700
Начало работы
Просмотр системной информации
Вы можете просмотреть версию ПО, версию рабочей карты, информацию обо всех дополнительных
картах (если они загружены), версию ПО для дополнительного радара Garmin (если применимо), а также
идентификационный номер устройства. Эта информация может потребоваться при обновлении ПО системы
или приобретении дополнительных карт.
На главном экране выберите
Настройка
>
Система
>
Системная информация
.

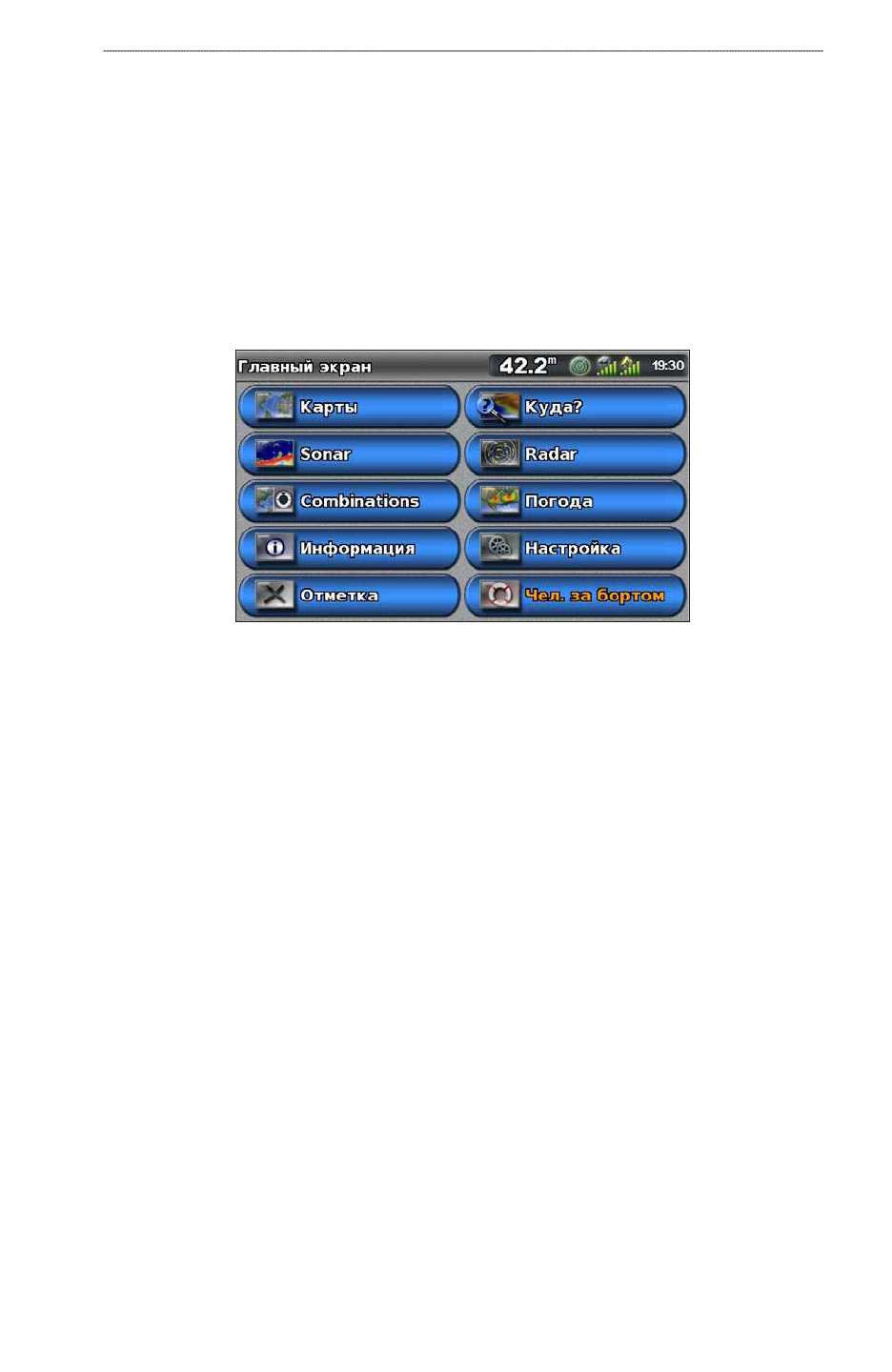

Сведения о главном экране
С главного экрана можно перейти на любые другие экраны.
ПриМечАНие.
Параметры этого экрана отличаются в зависимости от типа картплоттера и подключенных
дополнительных устройств.
Карты
— позволяет получить доступ к картам в режимах “Навигационная карта”, “Трехмерная
перспектива”, “Mariner’s Eye 3D”, “Fish Eye 3D” и “Карта рыбалки”.
ПриМечАНие.
Карты в режимах “Mariner’s Eye 3D”, “Fish Eye 3D” и “Карта рыбалки” доступны при
использовании карт данных BlueChart g2 Vision (
Сонар
— установка и просмотр информации о сонаре (доступно только при использовании устройства
серии “S”, такого как GPSMAP 720s) (
Комбинации
— настройка экрана для отображения разделенной карты, на которой могут отображаться
следующие комбинации: карта/карта, карта/сонар, карта/радар, сонар/радар или сонар/журнал
температуры (
).
информация
— просмотр информации о приливах, течениях, астрономических данных, данных
пользователя, а также информации о других судах и показаниях приборов контроля (
).
Отметка
— создание, изменение и удаление маршрутных точек в текущем местоположении или в
местоположении “Человек за бортом” (
Куда?
— доступ к функциям навигации (
радар
— установка и просмотр информации о радаре (доступно только при подключении картплоттера к
морскому радару Garmin) (
).
Погода
— (только для Северной Америки) установка и просмотр параметров погоды, включая осадки,
прогноз погоды, а также данных о рыбалке, волнении на море и видимости (доступно только при
подключении картплоттера к погодному модулю и наличии подписки на услугу XM
®
). См. документ
GPSMAP 700 Series XM WX Satellite Weather
®
и XM Satellite Radio Supplement
(только для Северной
Америки).
Настройка
позволяет просматривать и изменять параметры картплоттера и системы (
)
.
человек за бортом
— пометка текущего местоположения как маршрутной точки и установка курса
обратно к отмеченному местоположению (
).
•
•
•
•
•
•
•
•
•
•
