Режимы просмотра карт и трехмерных карт

Наведение AIS на навигационной карте

Судно AIS

Опасная

цель AIS

Утерянная опасная

цель AIS

Утерянная

цель AIS

Ближайшая точка и

время до опасной цели

Отслежива­

ние цели AIS

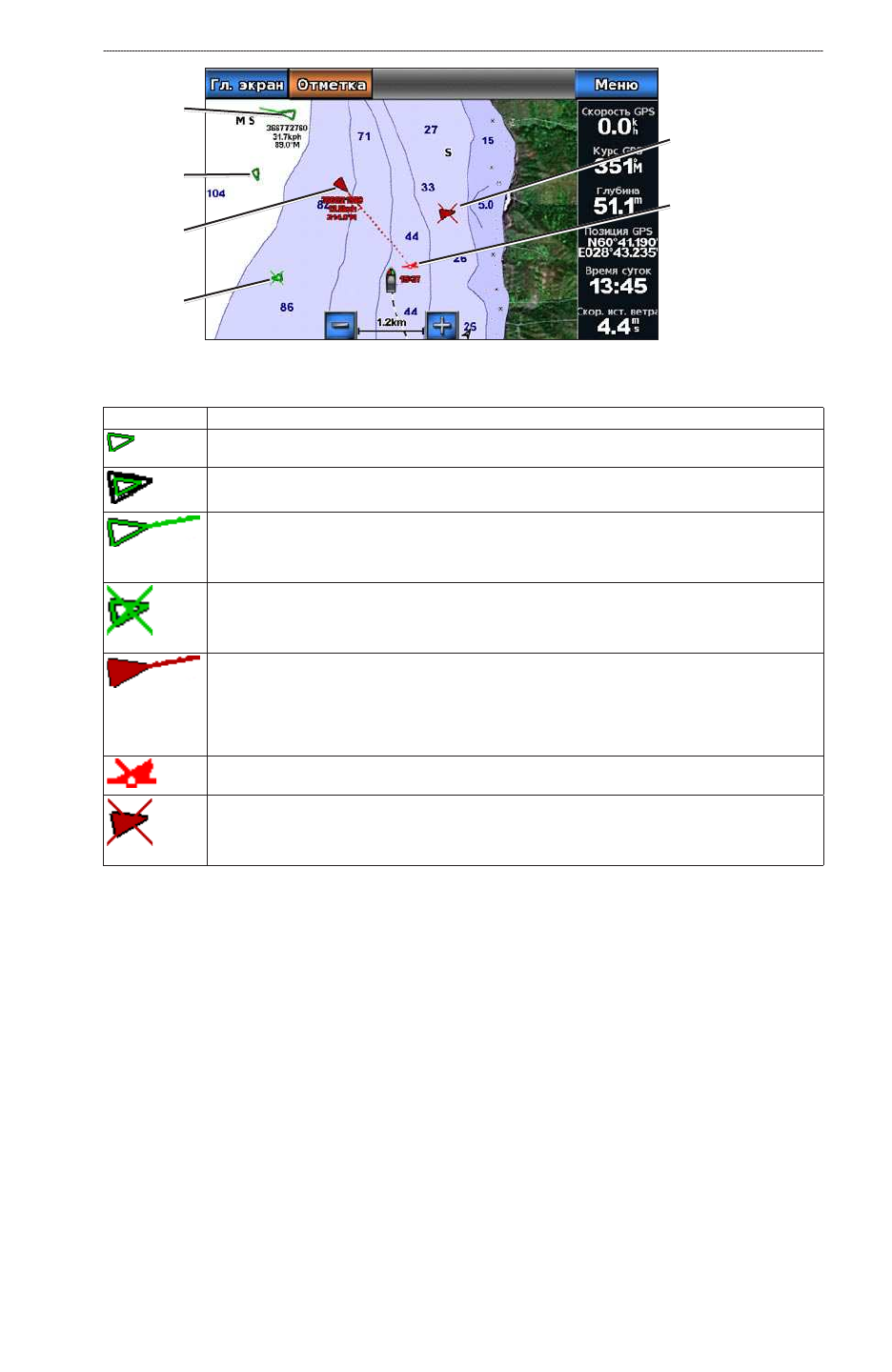

Символы наведения на объект AIS

Символ

Описание

Судно AIS. Судно сообщает информацию AIS. Направление треугольника указывает направление

движения судна AIS.
Цель выделена.

Цель активирована. Цель отображается на карте более крупным значком. Зеленая линия указывает

направление движения цели. Если в параметрах был выбран пункт

Показать

.(

стр. 14

), то под значком

цели будут отображаться номер MMSI, скорость и курс судна. При потере сигнала AIS с судна на экран

выводится сообщение.
Цель потеряна. Зеленый крестик (

X

) указывает на то, что сигнал AIS с судна был потерян; при этом

картплоттер выводит сообщение и отображается запрос на подтверждение продолжения отслеживание

судна. При отключении отслеживания судна символ “Цель потеряна” на карте или трехмерной карте

отображаться не будет.
Опасная цель в зоне действия. Значок цели начинает мигать, воспроизводится звуковой сигнал, а на

экран выводится сообщение. После подтверждения приема сигнала, на экране отображается красный

треугольник с красной линией, которые указывают на местоположение и курс цели. Если для настройки

сигнала столкновения в безопасной зоне было задано значение

Выкл.

, то значок цели мигает, однако

звуковой сигнал не воспроизводится, и сообщение на экран не выводится (

стр. 15

). При потере сигнала

AIS с судна на экран выводится сообщение.
Местоположение символа указывает точку максимального сближения с опасной целью; под символом

отображается время движения до точки максимального сближения.
Опасная цель потеряна. Красный крестик (

X

) указывает на то, что сигнал AIS с судна был потерян;

при этом картплоттер выводит сообщение и отображается запрос на подтверждение продолжения

отслеживание судна. При отключении отслеживания судна символ “Опасная цель потеряна” на карте или

трехмерной карте отображаться не будет.

Курс и намеченный курс активированных целей AIS

Если активированная цель AIS сообщает информацию о курсе и наземном курсе, то направление цели

отображается на карте в виде сплошной линии, соединенной с символом цели AIS. Линия курса не

отображается в режиме просмотра трехмерной карты.
Намеченный курс активированной цели AIS отображается на карте или трехмерной карте в виде пунктирной

линии. Длина намеченного курса зависит от значения установленного параметра намеченного курса

(

стр. 14

). Если активированная цель AIS не передает информацию о скорости или судно не движется, линия

намеченного курса не отображается. Изменения передаваемой судном информации о скорости, наземном

курсе или частоте поворота могут повлиять на расчет линии намеченного курса.
