Руководство пользователя картплоттера GPSMAP
®
серии 700
Настройка устройства
Создание пользовательской системы единиц измерения
Для просмотра информации о глубине и температуре воды необходимо получать данные о глубине от сонара
NMEA или использовать картплоттер серии GPSMAP 700(s) с встроенным эхолотом.
Картплоттер позволяет выбрать индивидуальные единицы измерения и создать пользовательскую систему
единиц измерения для отображения данных картплоттера.
1. На главном экране выберите пункт
Настройка
>
единицы
>
Система единиц измерения
>
Настраиваемый
.
2. Выполните одно из следующих действий.
Выберите пункт
Глубина
, а затем выберите
Футы
,
Сажени
или
Метры
.
Выберите пункт
Температура
, а затем выберите
Фаренгейт
или
Цельсий
.
Выберите пункт
расстояние
, а затем выберите
Мили
,
Километры
,
Морские (ммиль, фт)
или
Морские (ммиль, м)
.
Выберите пункт
Скорость
>
Скорость судна
, а затем выберите
Миль в час
,
Километров в час
или
Узлы
.
Выберите пункт
Скорость
>
Скорость ветра
, а затем выберите
Миль в час
,
Метров в час
или
Узлы
.
Выберите пункт
Высота
, а затем выберите
Футы
или
Метры
.
Выберите пункт
Объем
, а затем выберите
Литры
,
Амер. галлоны
или
Брит. галлоны
.
Выберите пункт
Давление
>
Манометр
, а затем выберите
кПа
или
ф/кв.м
.
Выберите пункт
Давление
>
Атм. давление
, а затем выберите
Миллибары
или
Дюймы ртутн.
столба
.
Наложения цифр на карте
Наложение цифр и полей данных может отобразиться на определенных картах, трехмерных картах, данных
радара (
) и различных комбинациях экранов (
). Наложение данных для всех карт и трехмерных
карт можно настроить по отдельности.
Поля
данных

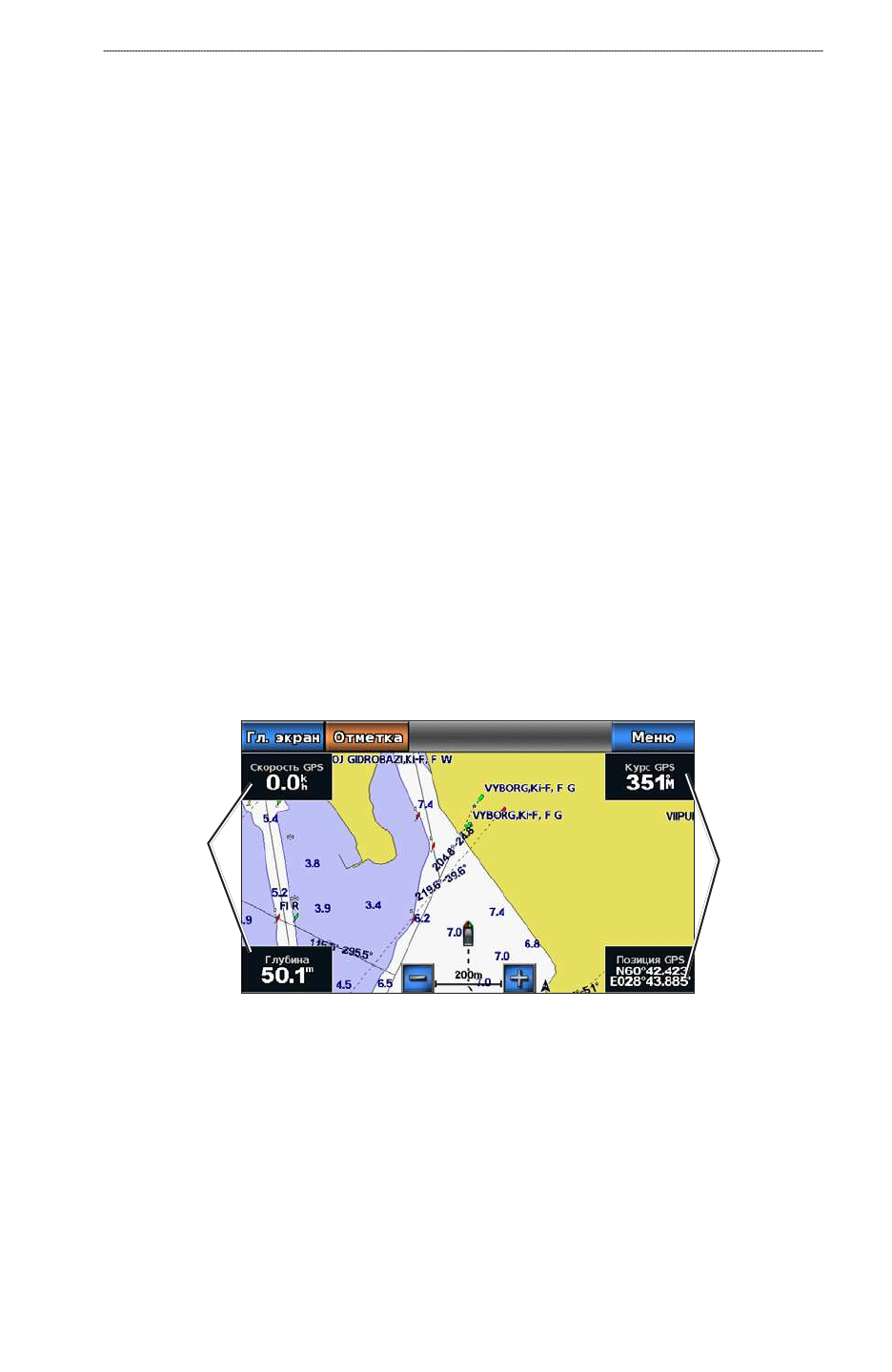

Навигационная карта с наложением данных
Поля
данных
Доступны несколько вариантов наложений данных. Для каждого наложения данных можно настроить
отображение определенных полей данных.
При отображении наложения цифр на карте, при навигации отображается вкладка данных навигации.
Для всех наложений данных можно настроить скрытие или отображение ленты компаса.
Выбор наложения данных
1. На главном экране выберите пункт
Карты
.
2. Выберите карту или трехмерную карту.
3. Выберите пункт
Меню
.
4. Выполните одно из следующих действий.
•
•
•
•
•
•
•
•
•
