Руководство пользователя картплоттера GPSMAP
®
серии 700
Сонар
Сонар
При подключении к датчику можно использовать в качестве устройств поиска рыбы следующие модели
серии 700:
GPSMAP серии 720s
GPSMAP серии 740s
GPSMAP серии 750s
Режимы отображения данных сонара
В картплоттере предусмотрено три режима отображения данных сонара: на весь экран, раздельное
увеличение и раздельные частоты.
Режим отображения данных сонара “На весь экран”
В режиме отображения данных сонара “На весь экран” показания сонара датчика выводятся в
полноэкранном режиме. Шкала глубин с правой стороны экрана показывает глубины, на которых
находятся обнаруженные объекты. Изображения объектов на экране прокручиваются справа налево.
На главном экране выберите
Сонар
>
На весь экран
.

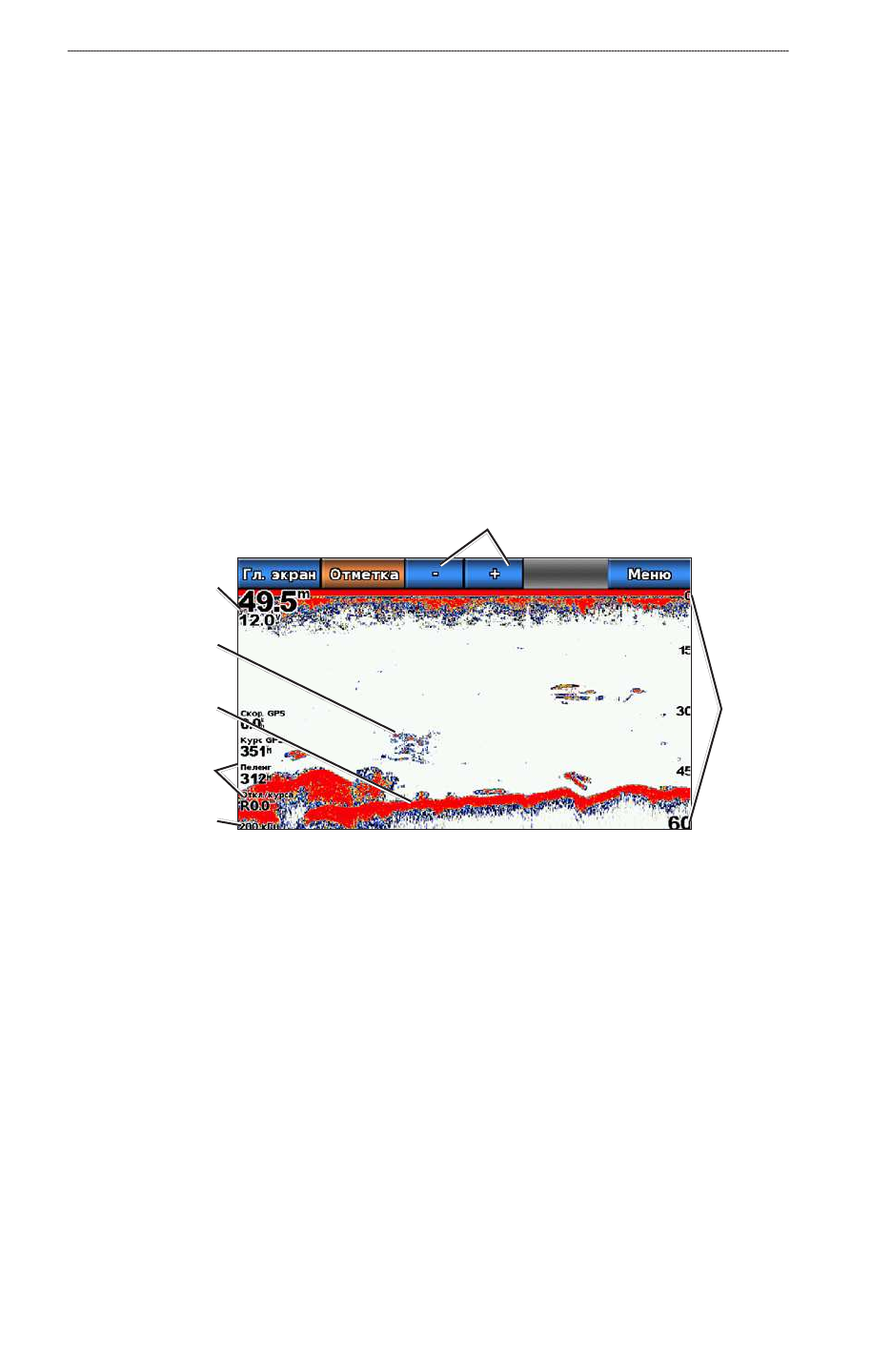

Режим отображения данных сонара “На весь экран”
Обнаруженный объект
в толще воды
Дно
Глубина, скорость
течения и напряжение
устройства
Скорость GPS и
курс GPS
Частота датчика
Диапазон
Кнопки регулировки
диапазона
Настройка уровня увеличения для режима “На весь экран”
Картплоттер позволяет увеличить любой участок полноэкранного режима отображения данных сонара.
1. На главном экране выберите пункт
Сонар
>
На весь экран
>
Меню
>
Увеличение
.
2. Выполните одно из следующих действий.
Выберите пункт
2-кратное автоувеличение
, чтобы включить двукратное увеличение при
отображении данных сонара.
Выберите пункт
4-кратное автоувеличение
, чтобы включить четырехкратное увеличение при
отображении данных сонара.
Выберите пункт
Масштабирование вручную
, чтобы установить диапазон глубины для увеличенной
области вручную. Выберите пункт
Просмотреть выше
или
Просмотреть ниже
, чтобы установить
диапазон глубины для увеличенной области. Выберите пункт
Увеличить
или
Уменьшить
, чтобы
увеличить или уменьшить коэффициент увеличения. Выберите пункт
Готово
.
Выберите пункт
Фиксация дна
, чтобы включить увеличение данных сонара с глубины дна; а затем
выберите
Вверх
или
Вниз
, чтобы установить диапазон глубины для увеличенной области. Выберите
пункт
Готово
.
•
•
•
•
•
•
•
