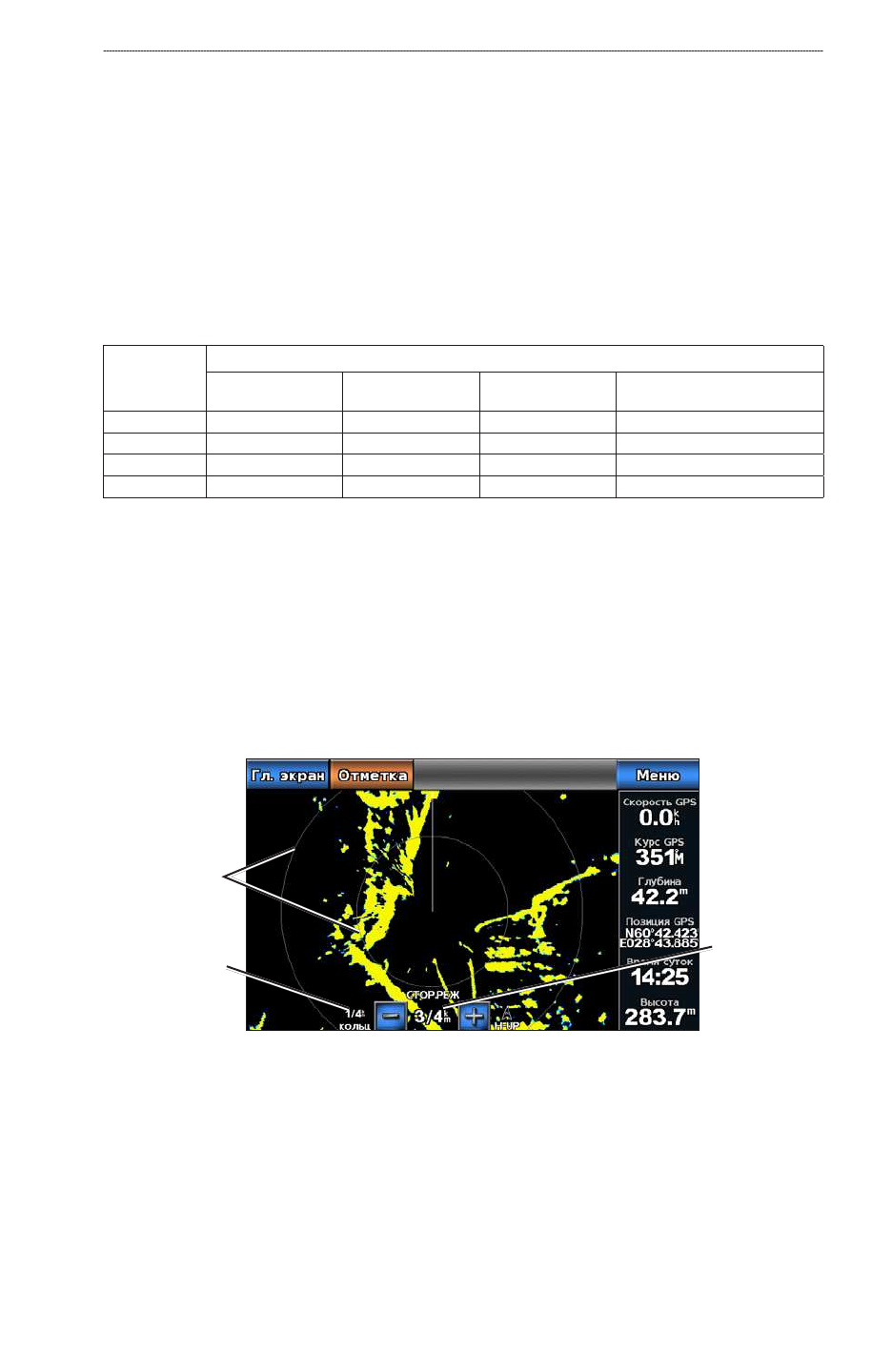

Руководство пользователя картплоттера GPSMAP
®
серии 700
Радар
Режимы отображения данных радара
Для экрана радара предусмотрено четыре стандартных режимов работы. Эти режимы могут использоваться
только при подключении к совместимому радару.
Плавание
— отображение собранной радаром информации в полноэкранном режиме.
Гавань
— используется во внутренних водах; этот режим оптимально работает при использовании
радиолокационных сигналов ближнего действия (2 морских мили или менее).
Прибрежный
— используется в открытых водах; этот режим оптимально работает при использовании
радиолокационных сигналов дальнего действия.
Сторожевой
— перевод радара в режим передачи по времени, в котором можно настроить цикл
ожидания и работы радара, что позволяет экономить энергию. Также в сторожевом режиме можно
определить зону безопасности вокруг судна.
Режим радара Совместимый радар
GMR 20, 21, 40, 41
GMR 18, 18 HD, 24,
24 HD
GMR 404, 406
GMR 604 xHD, 606 xHD,
.
1204 xHD, 1206 xHD
Плавание
X
X
X
Гавань
X
Прибрежный
X
Сторожевой
X
X
X
X
Режим плавания
Режим плавания — это стандартный рабочий режим для радаров GMR 20, 21, 40, 41, 18, 18 HD, 24, 24 HD,
404 и 406.
ПриМечАНие.
При переключении из сторожевого режима в режим плавания антенна переводится в
режим постоянной передачи, а все зоны безопасности отключаются.
Перевод радара в режим плавания
На главном экране выберите пункт
радар
>
Плавание
.
При этом собранная радаром информация будет отображаться в полноэкранном режиме. Ваше
местоположение находится в центре экрана, а кольца позволяют измерить расстояния.
Режим плавания
Расстояние
между кольцами
Диапазон
радара
Кольца
диапазона
•
•
•
•
