Руководство пользователя картплоттера GPSMAP
®
серии 700
Режимы просмотра карт и трехмерных карт
Отображение и настройка картушек
На навигационной карте и карте рыбалки можно включить отображение картушки компаса вокруг судна,
что позволит определять направление компаса. Если картплоттер подключен к совместимому морскому
датчику ветра, отображается также направление истинного или кажущегося ветра.
ПриМечАНие.
Карта рыбалки доступна при наличии карты данных BlueChart g2 Vision с предварительно
записанными данными.
1. На главном экране выберите пункт
Карты
.
2. Выполните одно из следующих действий.
Выберите пункт
Навигационная карта
>
Меню
>
Настройка навигационной карты
>
Картушки
.
Выберите пункт
Карта рыбалки
>
Меню
>
Настройка карты рыбалки
>
Картушки
.
3. Выберите тип картушки
(Компас
,
истинный ветер
или
Кажущийся ветер)
.

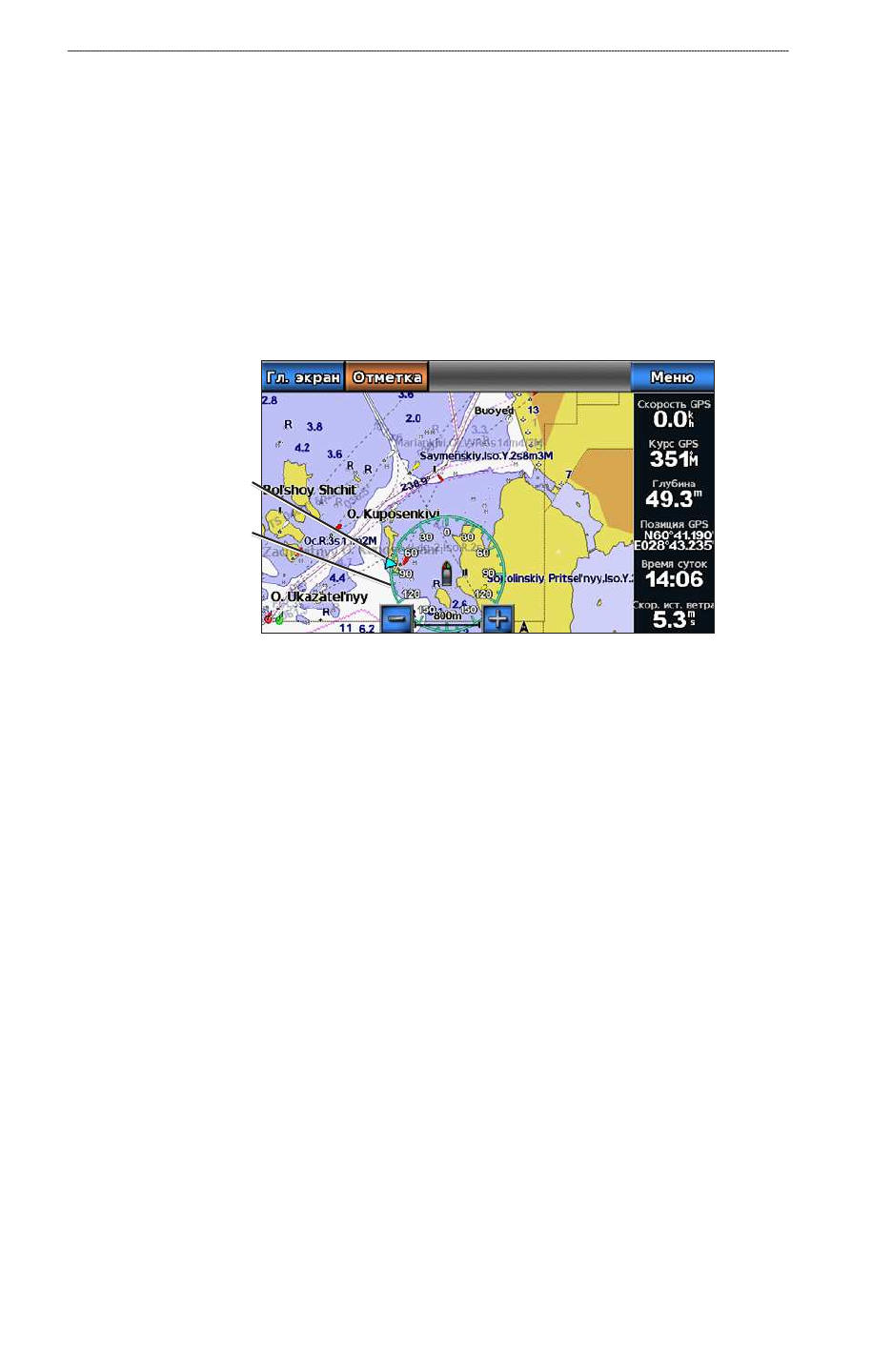

Картушка
компаса
Индикатор
направления
ветра
Отображение других судов
См. раздел “Настройка отображения других судов” (
Отображение и настройка наложения данных
См. раздел “Наложение цифр” (
).
Использование маршрутных точек
См. раздел “Маршрутные точки” (
).
Треки
См. раздел “Треки” (
).
Автоматическая идентификационная система
Автоматическая идентификационная система (AIS) позволяет идентифицировать и отслеживать другие суда.
Сведения об автоматической идентификационной системе
Автоматическая идентификационная система оповещает о движении в районе нахождения судна. При
подключении к внешнему устройству AIS картплоттер поддерживает отображение информации AIS о других
судах, находящихся в зоне действия устройства, которые оборудованы приемопередатчиком и передают
информацию AIS. Каждое судно передает следующую информацию: номер MMSI (идентификатор морской
подвижной службы), местоположение, скорость по GPS, курс по GPS, время с момент последней передачи
сведений о местоположении судна, ближайшая точка приближения, а также время до ближайшей точки
приближения.
•
•
