Руководство пользователя картплоттера GPSMAP
®
серии 700
Режимы просмотра карт и трехмерных карт
Режимы просмотра карт и трехмерных карт
Все картплоттеры GPSMAP серии 700 содержат набор базовых карт. В картплоттере доступны следующие
режимы просмотра обычных карт и карт трехмерной перспективы.
ПриМечАНие.
Режимы “Карта рыбалки”, “Mariner’s Eye 3D” и “Fish Eye 3D” доступны при наличии
карты данных BlueChart g2 Vision с предварительно записанными данными (
).
Навигационная карта
— навигационные данные, доступные на предварительно загруженной карте
и на любых дополнительных картах, если они загружены. На ней отображаются буи, маяки, кабели,
промеры глубин, гавани, а также станции наблюдения за приливами (вид сверху) (
Трехмерная перспектива
— вид из точки над судном и позади него; упрощает визуальную навигацию
).
Mariner’s Eye 3D
— подробный трехмерный вид из точки над судном и позади него; упрощает
визуальную навигацию (
).
Карта рыбалки
— на карте не отображаются навигационные данные, при этом усиливается
изображение изобат для распознавания рельефа дна (
).
Fish Eye 3D
— обеспечивает визуализацию рельефа морского дна в соответствии с информацией,
предоставляемой данной картой (
Навигационная карта
Навигационная карта используется для расчета курса, просмотра сведений карты, а также в качестве
вспомогательного средства при навигации.
На главном экране выберите
Карты
>
Навигационная карта
.

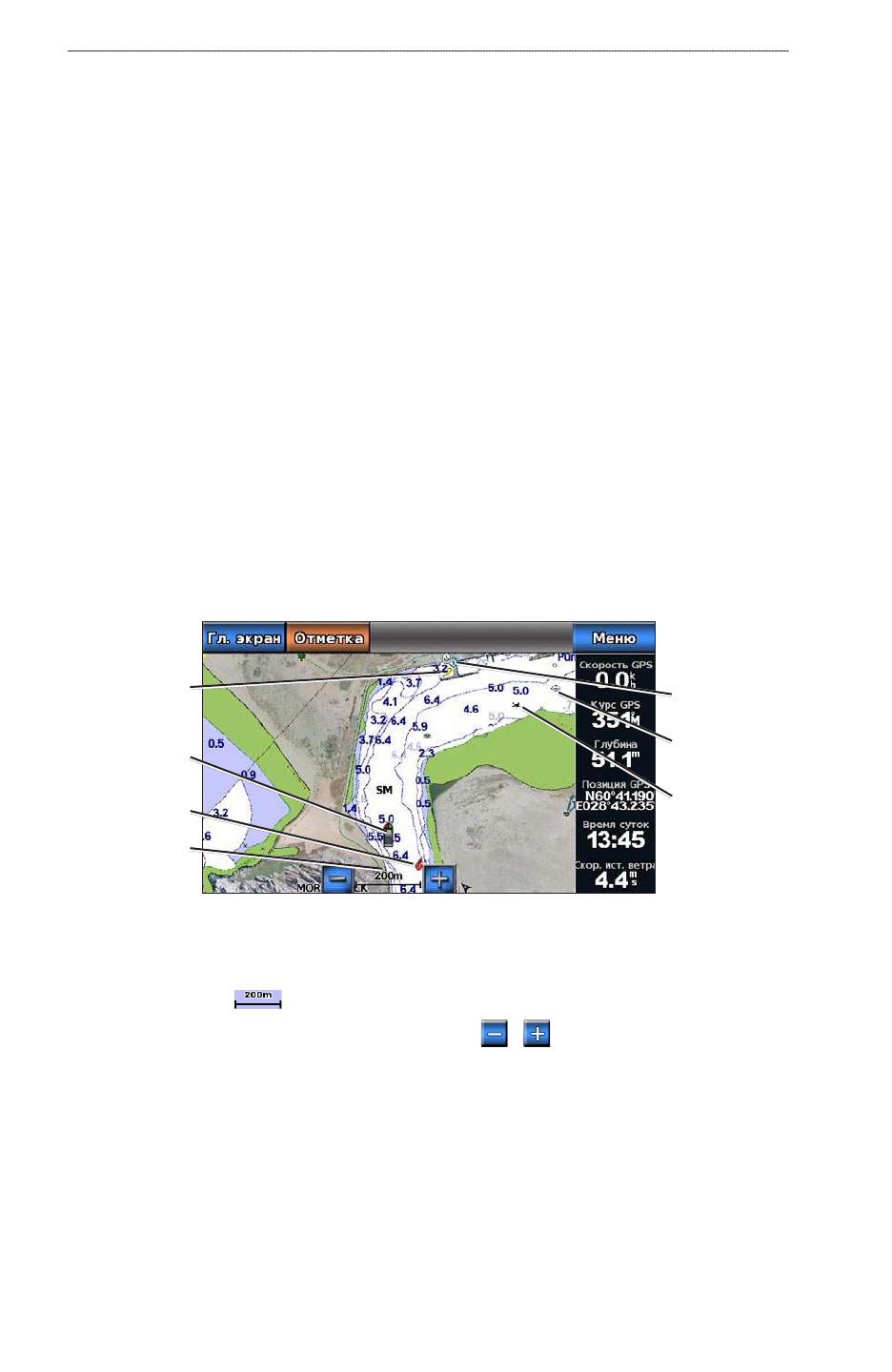

Навигационная карта с данными карты BlueChart g2 Vision
Буй
Станции
обслуживания
судов
Ваше судно
Свет
Шкала
изменения
масштаба
Видимые
обломки
Подводные
обломки
Увеличение или уменьшение уровня масштабирования карты
Для обозначения уровня масштабирования в нижней части навигационной карты отображается
соответствующее число (
). Отрезок под числом обозначает данное расстояние на карте.
Для уменьшения и увеличения масштаба нажмите кнопки
и
.
Переход между картами
1. На главном экране выберите пункт
Карты
.
2. Выберите карту или трехмерную карту.
3. Выберите пункт
Меню
>
изменить карту
.
4. Выберите другую карту.
•
•
•
•
•
