7

GB

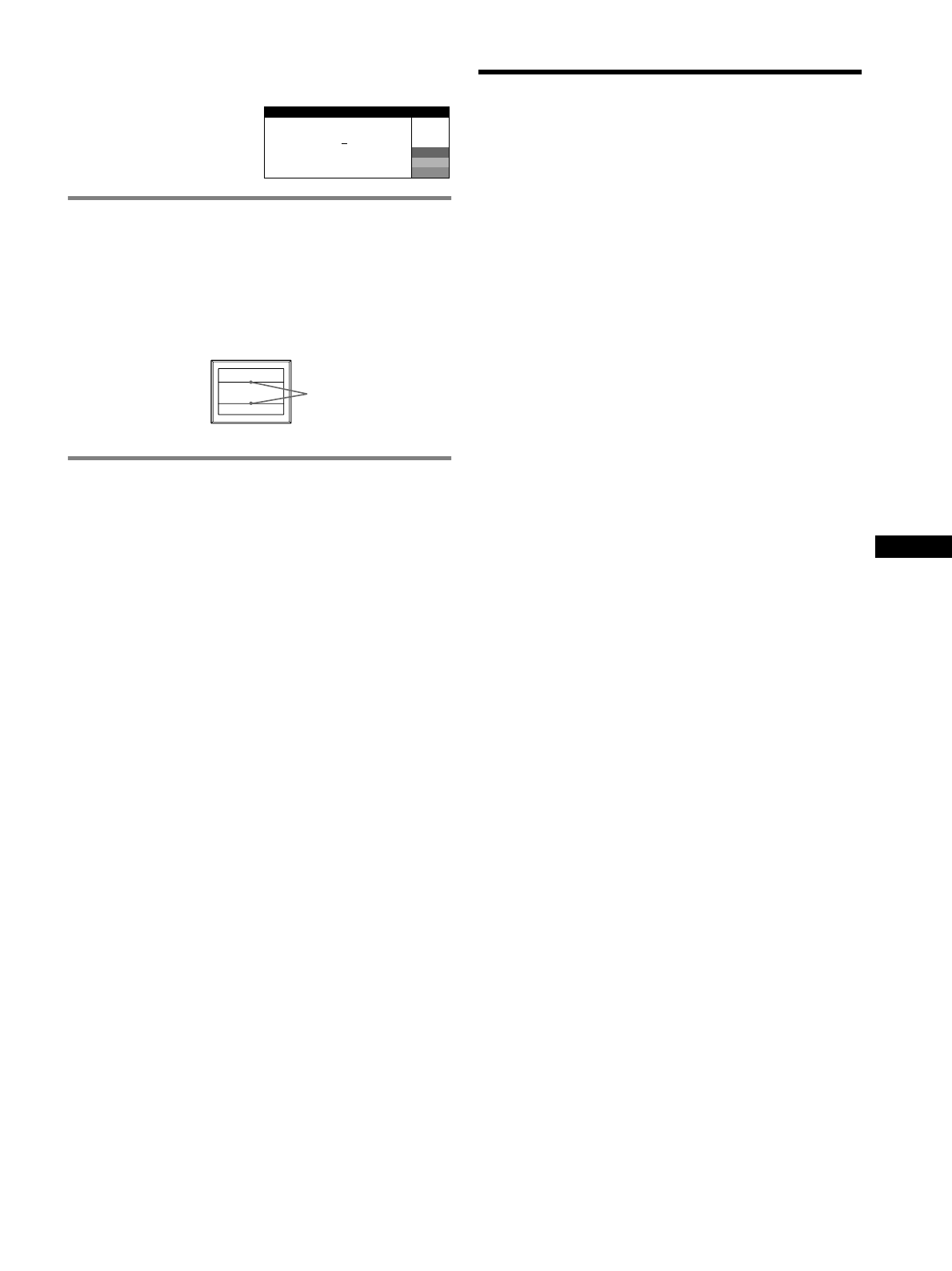

To display this monitor’s name, serial number, and
date of manufacture.

While the monitor is receiving a
video signal, press and hold the
MENU button for more than
5 seconds to display this
monitor’s information box.

If thin lines appear on the screen

(damper wires)

These lines do not indicate a malfunction;

 they are a normal

effect of the Trinitron picture tube with this monitor. These are
shadows from the damper wires used to stabilize the aperture grille.
The aperture grille is the essential element that makes a Trinitron
picture tube unique by allowing more light to reach the screen,
resulting in a brighter, more detailed picture.

Self-diagnosis function

This monitor is equipped with a self-diagnosis function. If there is
a problem with your monitor or computer(s), the screen will go
blank and the

!

 (power) indicator will either light up green or flash

orange. If the

!

 (power) indicator is lit in orange, the computer is

in power saving mode. Try pressing any key on the keyboard or
moving the mouse.

x

If the

!

 (power) indicator is green

1

Disconnect any plugs from the video input 1 and 2
connectors, or turn off the connected computer(s).

2

Turn the monitor OFF and then ON.

3

Hold the control button upward for 2 seconds before
the monitor enters power saving mode.

If all 4 color bars appear (white, red, green, blue), the monitor is
working properly. Reconnect the video input cables and check the
condition of your computer(s).
If the color bars do not appear, there is a potential monitor failure.
Inform your authorized Sony dealer of the monitor’s condition.

x

If the

!

 (power) indicator is flashing orange

Turn the monitor OFF and then ON.

If the

!

 (power) indicator lights up green, the monitor is working

properly.
If the

!

 (power) indicator is still flashing, there is a potential

monitor failure. Count the number of seconds between orange
flashes of the

!

 (power) indicator and inform your authorized Sony

dealer of the monitor’s condition. Be sure to note the model name
and serial number of your monitor. Also note the make and model
of your computer and graphics board.

Specifications

CRT

0.24 mm aperture grille pitch, 90-degree deflection, FD Trinitron
21 inches measured diagonally

Viewable image size

Approx. 403.8

×

 302.2 mm (w/h) (16

×

 12 inches)

19.8" viewing image

Resolution (H:Horizontal, V:Vertical)

Maximum: H: 2048 dots, V: 1536 lines
Recommended: H: 1600 dots, V: 1200 lines

Input signal levels

Video signal:

Analog RGB: 0.700 Vp-p (positive), 75

Ω

SYNC signal: H/V separate or composite sync:

TTL 2 k

Ω

, Polarity free

Sync on Green: 0.3 Vp-p (negative)

Standard image area

Approx. 388

×

 291 mm

(15

3

/

8

×

 11

1

/

2

 inches) or

Approx. 364

×

 291 mm

(14

3

/

8

×

 11

1

/

2

 inches)

Deflection frequency*

(H:Horizontal, V:Vertical)
H: 30 to 117 kHz, V: 48 to 170 Hz

AC input voltage/current

100 to 240 V, 50 – 60 Hz, 2.0 – 1.0 A

Power Consumption

Approx. 135 W

Operating temperature

10 ºC to 40 ºC

Dimensions

Approx. 497

×

 502

×

 485 mm (w/h/d)

 (19

5

/

8

×

 19

×

 18

7

/

8

 inches)

Mass

Approx. 30 kg (66 lb 2 oz)

Plug and Play

DDC2B/DDC2Bi, GTF**

Supplied accessories

Power cord
HD15 video signal cable
Exclusive Power Mac G3/G4 adapter
This instruction manual

*

Recommended horizontal and vertical timing condition
• Horizontal sync width duty should be more than 4.8% of total

horizontal time or 0.8 µs, whichever is larger.

• Horizontal blanking width should be more than 2.3 µsec.
• Vertical blanking width should be more than 450 µsec.

** If the input signal is Generalized Timing Formula (GTF) compliant, the

GTF feature of the monitor will automatically provide an optimal image
for the screen.

W

R

G

B

SER NO : 1234567

MODEL : CPD   E530

MANUFACTURED : 2001-52

INFORMATION

Damper
wires

(continued)
