3

ES

• Trinitron

â

 es una marca comercial registrada de Sony Corporation.

• Macintosh es una marca comercial de Apple Computer, Inc., registrada en

EE.UU. y otros países.

• Windows

â

 y MS-DOS son marcas comerciales registradas de Microsoft

Corporation en Estados Unidos y otros países.

• IBM PC/AT y VGA son marcas comerciales registradas de IBM Corporation

de EE.UU.

• VESA y DDC

ä

 son marcas comerciales de Video Electronics Standard

Association.

•

E

NERGY

S

TAR es una marca registrada de EE.UU.

• El resto de los nombres de productos mencionados en este manual pueden ser

marcas comerciales o marcas comerciales registradas de sus respectivas
compañías.

• Además, “

ä

” y “

â

” no se mencionan en cada caso en este manual.

Configuración

1

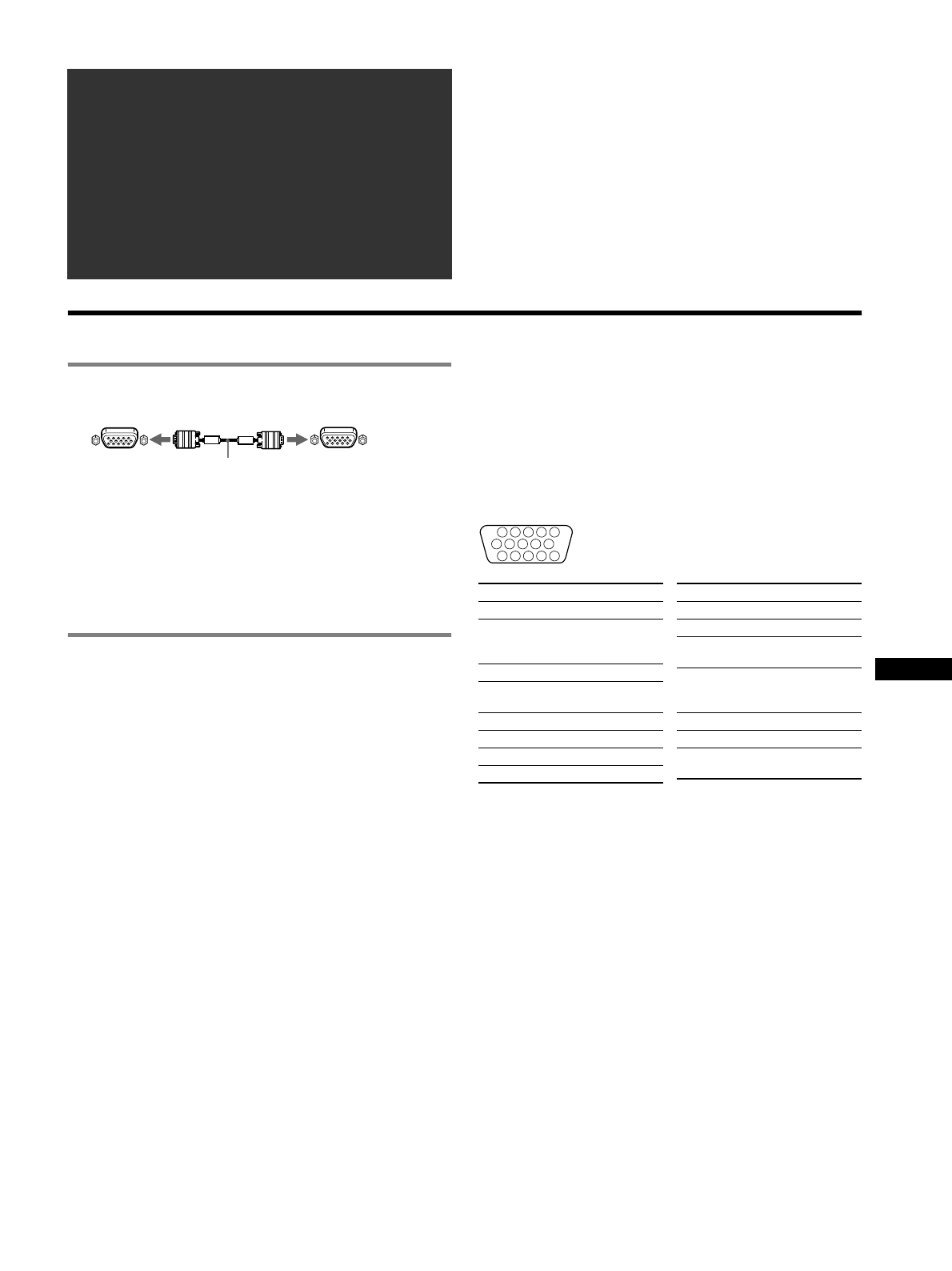

Conexión del monitor al ordenador

x

Para conectarlo al conector de entrada HD15

Conexión de un ordenador Macintosh o
compatible

Cuando conecte este monitor a un ordenador Power Mac G3/G4, utilice
el adaptador suministrado si es necesario. Conecte el adaptador
suministrado al ordenador antes de conectar el cable. Si lo conecta a
otra versión de ordenador de la serie Macintosh que tenga 2 filas de
terminales, necesitará un adaptador diferente (no suministrado).

2

Encendido del monitor y el ordenador

1

Conecte el cable de alimentación al monitor y pulse el
interruptor

!

 (alimentación) para encender dicho

monitor.

2

Encienda el ordenador.

Innecesario para controladores específicos

Este monitor cumple con el estándar Plug & Play “DDC” y detecta
automáticamente toda la información de dicho monitor. No es preciso instalar
ningún controlador específico en el ordenador.
La primera vez que encienda el PC después de conectar el monitor, es posible que
aparezca el asistente de instalación en pantalla. En este caso, siga las
instrucciones en pantalla. El monitor Plug & Play se selecciona
automáticamente, por lo que puede utilizar este monitor.

Notas

• No toque los terminales del conector del cable de señal de vídeo.
• Compruebe la alineación del conector HD15 para evitar que se doblen los

terminales del conector del cable de señal de vídeo.

Para seleccionar la señal de entrada

Es posible conectar dos ordenadores a este monitor utilizando los
conectores HD15. Para seleccionar uno de los dos ordenadores, emplee
el interruptor INPUT. El conector seleccionado aparece en pantalla
durante 3 segundos.

Nota

Si el conector seleccionado no recibe ninguna señal, la pantalla mostrará SIN
SEÑAL. Transcurridos unos segundos, el monitor entrará en el modo de ahorro
de energía. Si esto ocurre, cambie al otro conector.

Asignación de pines del cable de señal de vídeo HD 15

* DDC (Canal de datos de visualización) es un estándar de VESA.

Índice

Configuración  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3
Ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . .   6
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . .   7
Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   8
Appendix  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  i

Preset mode timing table  . . . . . . . . . . . . . . . . . . . . . . .  i

TCO’99 Eco-document . . . . . . . . . . . . Cubierta posterior

a HD15

cable de señal de
vídeo (suministrado)

a HD15 del ordenador
conectado

5

4

3

2

1

6 7 8 9 10

11 12 13 14 15

Terminal nº

Señal

1

Rojo

2

Verde
(Sincronización en
verde)

3

Azul

4

Identificación
(Masa)

5

Masa DDC*

6

Masa roja

7

Masa verde

8

Masa azul

9

DDC + 5V*

10

Masa

11

Identificación
(Masa)

12

Datos
bidireccionales
(SDA)*

13

Sincronización H.

14

Sincronización V.

15

Reloj de datos
(SCL)*

Terminal nº

Señal
