3
RU
• Trinitron
â
зарегистрированная торговая марка Sony Corporation.
• Macintosh является торговой маркой Apple Computer, Inc.,
зарегистрированной в США и других странах.
• Windows
â
и MS-DOS являются зарегистрированными торговыми
марками Microsoft Corporation в США и других странах.
• IBM PC/AT и VGA являются зарегистрированными торговыми
марками IBM Corporation в США.
• VESA и DDC
ä
являются торговыми марками Video Electronics
Standard Association.
•
E
NERGY
S
TAR является маркой, зарегистрированной в США.
• Остальные названия продуктов, упомянутые в этом документе,
могут являться зарегистрированными торговыми марками или
торговыми марками соответствующих владельцев.
• В дальнейшем символы “
ä
” и “
â
” не упоминаются в этом
руководстве.
Подготовка к работе
1

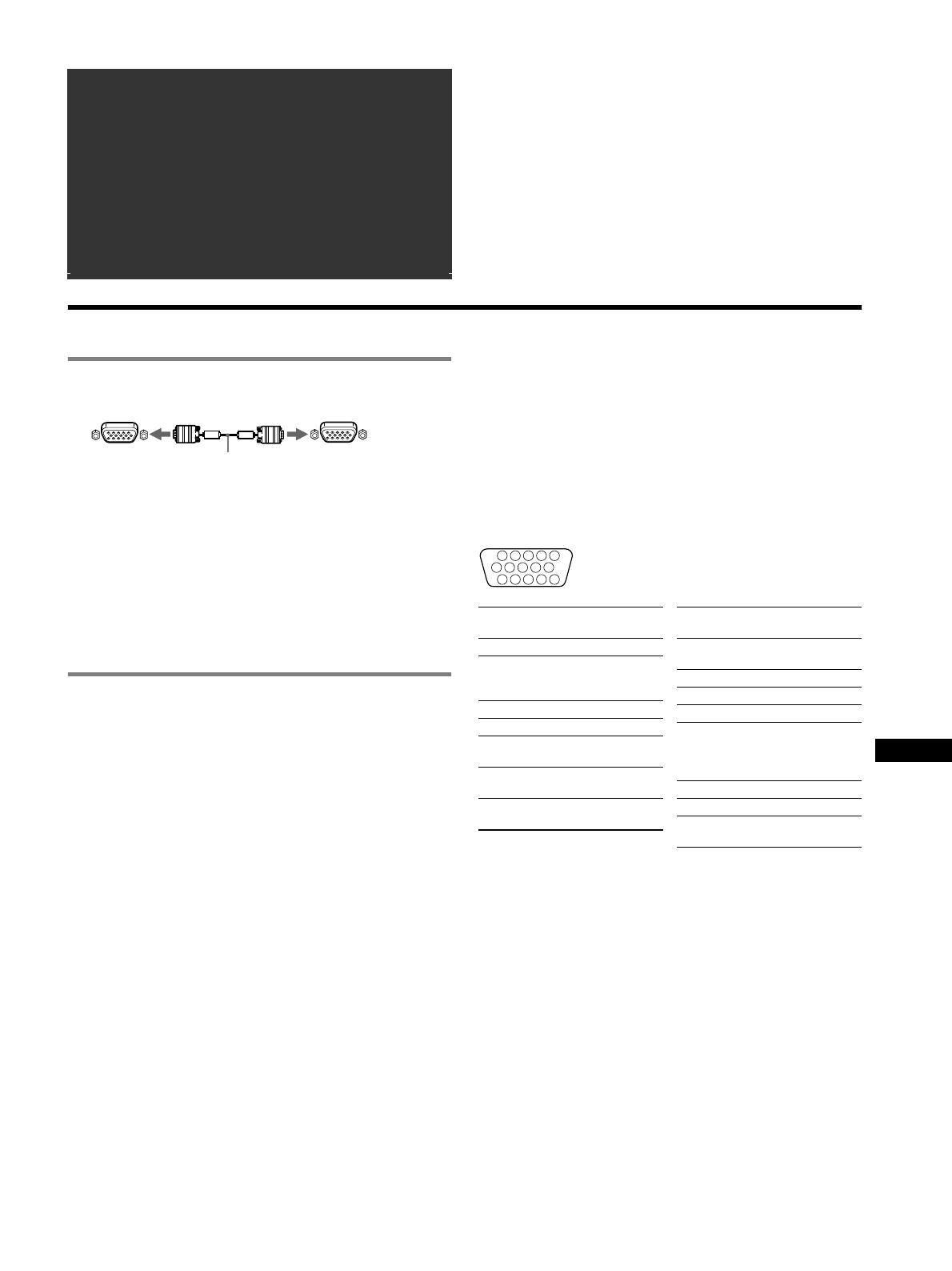

Подключение монитора к компьютеру
x
Подключение к входному разъему HD15
Подключение к компьютеру Macintosh или
совместимому с ним
При подключении этого монитора к компьютеру Power Mac
G3/G4 используйте при необходимости прилагаемый
адаптер. Входящий в комплект переходник необходимо
подключать к компьютеру до подключения кабеля. При
подключении к другим компьютерам серии Macintosh,
которые имеют разъемы с двумя рядами штырьков,
необходимо использовать другой переходник (не входит в
комплект).
2
Включение монитора и компьютера
1
Подключите кабель питания к монитору и нажмите
кнопку
!
(питание), чтобы включить монитор.
2
Включите компьютер.
Специальные драйверы не требуются
Данный монитор отвечает требованиям стандарта “DDC” Plug &
Play, и компьютер автоматически обнаруживает всю информацию
о мониторе. Необязательно устанавливать на компьютере какие-
либо специальные драйверы.
При первом включении ПК после подключения монитора на экране
может появиться диалоговое окно программы установки. В этом
случае следуйте указаниям на экране. Монитор Plug & Play
выбирается автоматически, что позволяет сразу начать его
использовать.
Примечания
• Не прикасайтесь к штырькам разъема кабеля видеосигнала.
• Проверьте правильность расположения разъема HD15 для
предотвращения сгибания штырьков разъема кабеля
видеосигнала.
Выбор входного сигнала
К данному монитору можно подключить два компьютера,
используя разъемы HD15. Воспользуйтесь
переключателем INPUT, чтобы выбрать один из
компьютеров. Выбранное гнездо появляется на экране на
3 секунды.
Примечание
Если на выбранном входе отсутствует сигнал, на экране
появляется сообщение НЕТ СИГНАЛА. Через несколько секунд
монитор переходит в режим экономии энергии. В подобном случае
переключитесь на другой вход.
Расположение штырьков кабеля видеосигнала HD 15
*
Display Data Channel (DDC) является стандартом VESA.
Coдepжaниe
Подготовка к работе . . . . . . . . . . . . . . . . . . . . . . . . 3
Регулировка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Устранение неисправностей . . . . . . . . . . . . . . . . . 6
Технические характеристики . . . . . . . . . . . . . . . . 7
Меры предосторожности . . . . . . . . . . . . . . . . . . . . 8
Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . i
TCO’99 Eco-document. . . . . . . . . . . . Зaдняя крышкa
к HD15
кабель видеосигнала
(входит в комплект)
к разъему HD15
подключаемого компьютера
5
4
3
2
1
6
7
8
9 10
11 12 13 14 15
Номер
штырька
Сигнал
1
Красный
2
Зеленый
(Синхронизация
по зеленому)
3
Синий
4
ID (Заземление)
5
Заземление
DDC
*
6
Заземление
красного
7
Заземление
зеленого
8
Заземление
синего
9
DDC + 5 B
*
10
Заземление
11
ID (Заземление)
12
Канал
двустороннего
обмена данныx
(SDA)
*
13
Г . Cинxp.
14
B. Cинxp.
15
Xpонометpаж
данныx (SCL)
*
Номер
штырька
Сигнал
