7

FR

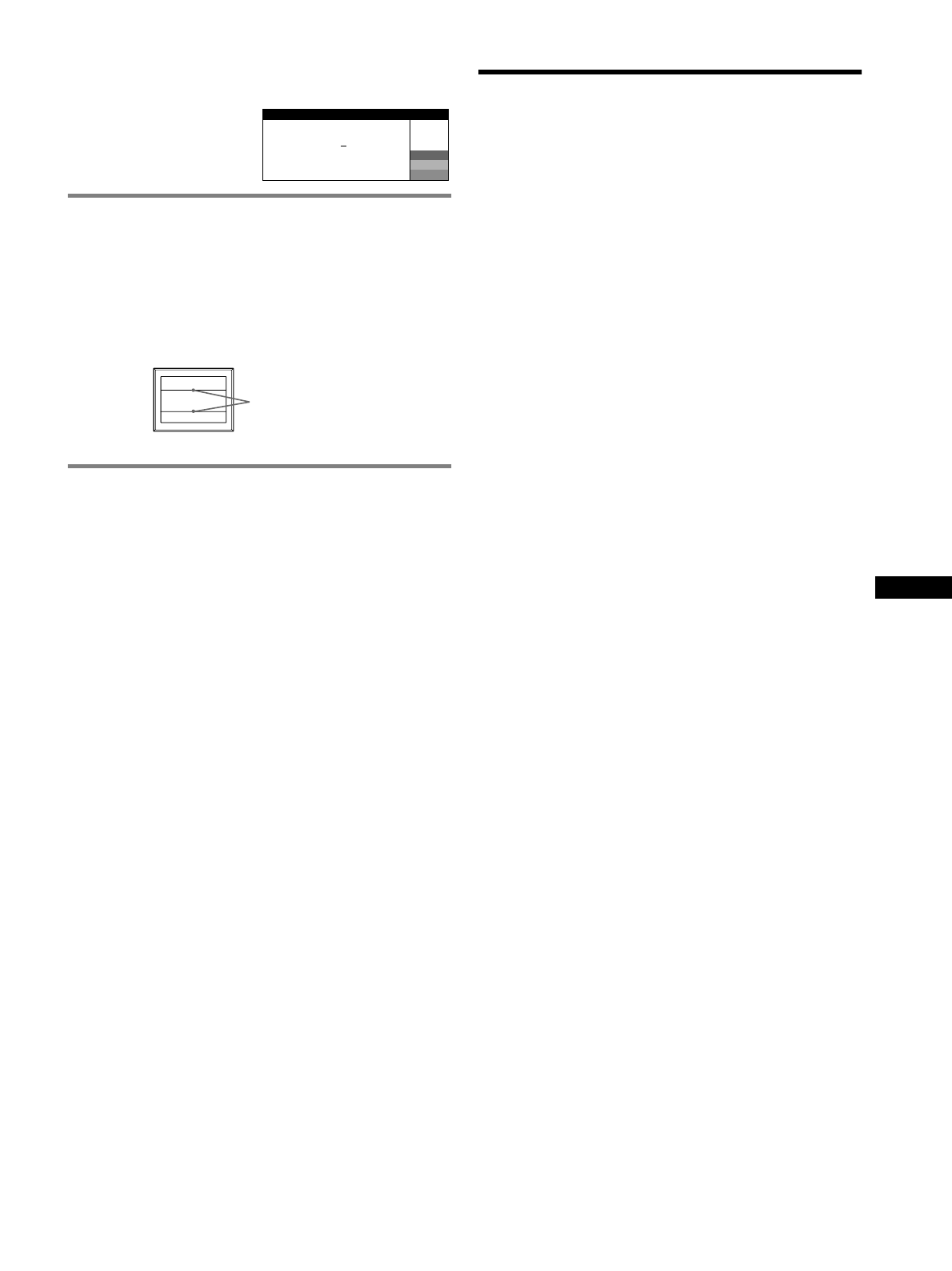

Affichage de l’identification du moniteur, du
numéro de série et de la date de fabrication.

Alors que l’écran reçoit un signal
vidéo, maintenez la touche
MENU enfoncé pendant plus de
5 secondes pour afficher les
informations sur ce moniteur.

Si des lignes fines apparaissent à

l’écran

(fils d’amortissement)

Ces lingnes ne constituent aucunement un dysfonctionnement;

elles résultent de l’utilisation du tube image Trinitron sur ce moniteur.
Ces lignes sont en fait l’ombre des fils d’amortissement employés pour
stabiliser la grille d’ouverture. Cette grille est un composant essentiel
qui rend le tube d’image Trinitron unique en laissant passer une plus
grande quantité de lumière vers l’écran, permettant ainsi d’obtenir une
image plus lumineuse et plus détaillée.

Fonction d’auto-diagnostic

Ce moniteur est équipé d’une fonction d’auto-diagnostic. En cas de
problème avec le moniteur ou les ordinateurs, rien n’est affiché à
l’écran et 1’indicateur

!

 (alimentation) s’allume en vert ou clignote en

orange. Si l’indicateur

!

 (alimentation) est allumé en orange,

l’ordinateur est en mode d’économie d’énergie. Essayez d’appuyer sur
une touche ou de déplacer la souris.

x

Si l’indicateur

!

 (alimentation) s’allume en vert

1

Débranchez toutes les prises des connecteurs d’entrée
vidéo 1 et 2, ou mettez les ordinateurs connectés hors
tension.

2

Eteignez puis rallumez le moniteur.

3

Maintenez la touche de commande vers le haut pendant 2
secondes avant que le moniteur n’entre en mode
d’économie d’énergie.

Si les quatre barres de couleurs apparaissent (blanc, rouge, vert et bleu),
le moniteur fonctionne correctement. Reconnectez les câbles d’entrée
vidéo et vérifiez l’état des ordinateurs.
Si les barres de couleur n’apparaissent pas, il est possible que le
moniteur ne fonctionne pas normalement. Informez votre revendeur
Sony agréé de l’état du moniteur.

x

Si l’indicateur

!

 (alimentation) clignote en orange

Eteignez puis rallumez le moniteur.

Si l’indicateur

!

 (alimentation) est allumé en vert, le moniteur

fonctionne correctement.
Si l’indicateur

!

 (alimentation) clignote toujours, il est possible que le

moniteur ne fonctionne pas normalement. Comptez le nombre de
secondes entre les clignotements oranges de l’indicateur

!

(alimentation) et informez votre revendeur Sony agréé de l’état du

moniteur. Notez soigneusement le modèle et le numéro de série du
moniteur. Notez également la marque et le modèle de l’ordinateur et de
la carte graphique.

Spécifications

CRT

Pas d’ouverture de grille de 0,24 mm, Déflexion de 90 degrés,
FD Trinitron, 21 pouces en diagonale

Taille de l’image affichée

Environ 403,8

×

 302,2 mm (l/h) (16

×

 12 pouces)

Zone de visualisation de 19,8"

Résolution (H : Horizontal, V : Vertical)

Maximum H : 2048 points, V : 1536 lignes
Recommandé H : 1600 points, V : 1200 lignes

Niveaux des signaux d’entrée

Signal vidéo : RVB analogique : 0,700 Vcc (positif), 75

Ω

Signal SYNC : H/V séparé ou sync composite :

TTL 2 k

Ω

, sans polarité

Sync sur Vert : 0,3 Vcc (négatif)

Zone d’image standard

Environ 388

×

 291 mm

(15

3

/

8

×

 11

1

/

2

 pouces) ou

Environ 364

×

 291 mm

(14

3

/

8

×

 11

1

/

2

 pouces)

Fréquence de déflexion* (H : Horizontal, V : Vertical)

H : 30 à 117 kHz, V : 48 à 170 Hz

Voltage d’entrée secteur

100 à 240 V, 50 – 60 Hz, 2,0 – 1,0 A

Consommation électrique

Environ 135 W

Température d’utilisation

10°C à 40°C

Dimensions

Environ 497

×

 502

×

 485 mm (l/h/p)

(19

5

/

8

×

 19

×

 18

7

/

8

 pouces)

Poids

Environ 30 kg (66 lb 2 oz)

Plug and Play

DDC2B/DDC2Bi, GTF**

Accessoires fournis Cordon d’alimentation

Câble de signal vidéo HD15
Adaptateur Power Mac G3/G4
Le présent mode d’emploi

*

Condition de synchronisation horizontale et verticale recommandée
• La largeur de synchronisation horizontale doit être supérieure à 4,8 %

de la durée horizontale totale et à 0,8 µs, suivant la valeur la plus
grande.

• La largeur de suppression horizontale doit être supérieure à 2,3 µsec.
• La largeur de suppression verticale doit être supérieure à 450 µsec.

** Si le signal d’entrée est compatible avec la Generalized Timing Formula

(GTF), la fonction GTF du moniteur fournit automatiquement une
image optimale pour l’écran.

W

R

G

B

I NFORMAT I ONS

SER NO : 1234567

MANUFACTURED : 2001-52

MODEL : CPD   E530

Fils d’amortissement

(suite page suivante)
