3

DE

• Trinitron

â

 ist ein eingetragenes Warenzeichen der Sony Corporation.

• Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA

und anderen Ländern.

• Windows

â

 und MS-DOS sind eingetragene Warenzeichen der Microsoft

Corporation in den USA und anderen Ländern.

• IBM PC/AT und VGA sind eingetragene Warenzeichen der IBM

Corporation in den USA.

• VESA und DDC

ä

 sind Warenzeichen der Video Electronics Standard

Association.

•

E

NERGY

S

TAR ist ein eingetragenes Warenzeichen in den USA.

• Alle anderen in diesem Handbuch erwähnten Produktnamen können

Warenzeichen oder eingetragene Warenzeichen der jeweiligen
Eigentümer sein.

• Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen

nicht überall ausdrücklich durch „

ä

“ und „

â

“ gekennzeichnet.

Hinweis
Dieses Gerät erfüllt bezüglich tieffrequenter (very low frequency) und
tiefstfrequenter (extremely low frequency) Strahlung die Vorschriften
des „Swedish National Council for Metrology (MPR)“ vom Dezember
1990 (MPR II).

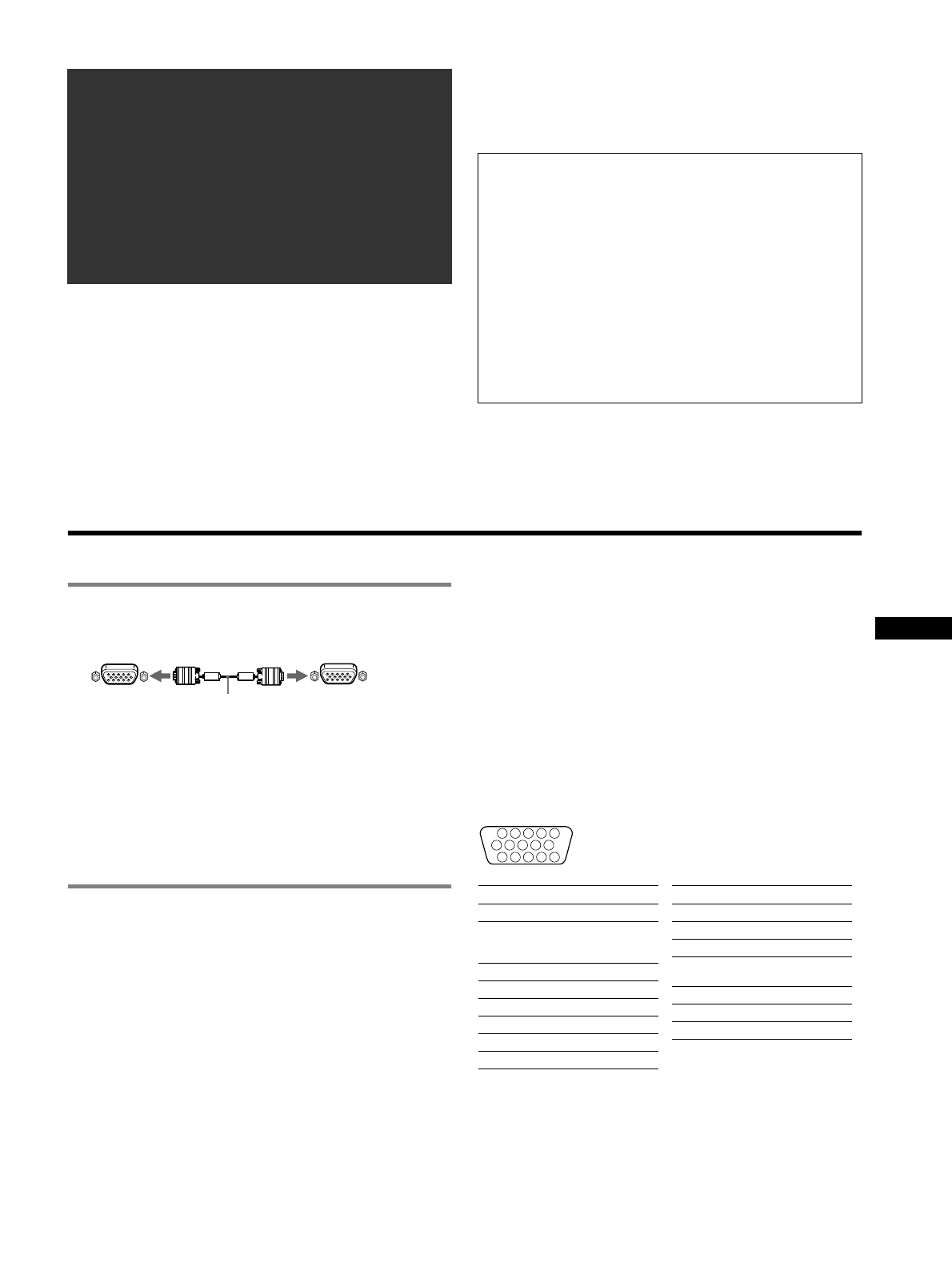

Anschließen des Monitors

1

Anschließen des Monitors an den
Computer

x

Anschließen an einen HD15-Eingang

Anschließen an einen Macintosh oder kompatiblen
Computer

Wenn Sie diesen Monitor an einen Power Macintosh G3/G4 anschließen,
verwenden Sie, wenn nötig, den mitgelieferten Adapter. Schließen Sie den
mitgelieferten Adapter an den Computer an, bevor Sie das Kabel
anschließen. Wenn Sie den Monitor an andere Modelle der Macintosh-Serie
mit zwei Stiftreihen anschließen wollen, benötigen Sie einen anderen
Adapter (nicht mitgeliefert).

2

Einschalten von Monitor und Computer

1

Verbinden Sie das Netzkabel mit dem Monitor, und
schalten Sie den Monitor am Netzschalter

!

 ein.

2

Schalten Sie den Computer ein.

Keine speziellen Treiber erforderlich

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so daß alle
Daten des Monitors automatisch erkannt werden. Daher muß kein spezifischer
Treiber auf dem Computer installiert werden.
Wenn Sie den Monitor an den PC anschließen und diesen dann zum ersten Mal
starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm
angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm
vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so daß Sie ohne
weitere Vorbereitungen mit diesem Monitor arbeiten können.

Hinweise

• Berühren Sie nicht die Stifte am Stecker des Videosignalkabels.
• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am HD15-

Anschluß auszurichten, damit die Stifte am Stecker des Videosignalkabels
nicht verbogen werden.

Auswählen des Eingangssignals

Über die HD15-Anschlüsse können Sie zwei Computer an diesen Monitor
anschließen. Mit dem Schalter INPUT schalten Sie zwischen den beiden
Computern um. Der ausgewählte Anschluß wird 3 Sekunden lang auf dem
Bildschirm angezeigt.

Hinweis

Wenn am ausgewählten Eingang kein Signal eingespeist wird, erscheint KEIN
SIGNAL auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in
den Energiesparmodus. Schalten Sie in diesem Fall zum anderen Eingang um.

Die Stiftbelegung des HD15-Videosignalkabels

•

* DDC (Display Data Channel) ist ein Standard der VESA.

Inhalt

Anschließen des Monitors  . . . . . . . . . . . . . . . . . . . .   3
Einstellen des Monitors  . . . . . . . . . . . . . . . . . . . . . .   4
Störungsbehebung  . . . . . . . . . . . . . . . . . . . . . . . . . .   6
Technische Daten  . . . . . . . . . . . . . . . . . . . . . . . . . . .   7
Sicherheitsmaßnahmen  . . . . . . . . . . . . . . . . . . . . . .   8
Appendix  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  i

Preset mode timing table  . . . . . . . . . . . . . . . . . . . . . . .  i

TCO’99 Eco-document . . . . . . . . Hintere Umschlagseite

Hinweise

• Aus ergonomischen Gründen wird empfohlen, die Grundfarbe

Blau nicht auf dunklem Untergrund zu verwenden (schlechte
Erkennbarkeit, Augenbelastung bei zu geringem
Zeichenkontrast).

• Aus ergonomischen Gründen (flimmern) sollten nur

Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne
Zeilensprung) verwendet werden.

• Die Konvergenz des Bildes kann sich auf Grund des

Magnetfeldes am Ort der Aufstellung aus der korrekten
Grundeinstellung verändern. Zur Korrektur empfiehlt es sich
deshalb, die Regler an der Frontseite für Konvergenz so
einzustellen, daß die getrennt sichtbaren Farblinien für Rot,
Grün und Blau bei z.B. der Darstellung eines Buchstabens zur
Deckung (Konvergenz) gelangen.
Siehe hierzu auch die Erklärungen zu Konvergenz.

an HD15

Videosignalkabel
(mitgeliefert)

an HD15 des
anzuschließenden
Computers

5

4

3

2

1

6 7 8 9 10

11 12 13 14 15

Stift Nr.

Signal

1

Rot

2

Grün
(Grünsignal mit
Synchronisation)

3

Blau

4

ID  (Masse)

5

DDC-Masse*

6

Masse Rot

7

Masse Grün

8

Masse Blau

9

DDC + 5V*

10

Masse

11

ID (Masse)

12

Bidirektionale
Daten (SDA)*

13

H. Sync

14

V. Sync

15

Datentakt (SCL)*

Stift Nr.

Signal
