3
NL
• Trinitron
â
is een geregistreerd handelsmerk van Sony Corporation.
• Macintosh is een handelsmerk in licentie gegeven aan Apple Computer, Inc.,
geregistreerd in de U.S.A. en andere landen.
• Windows
â
en MS-DOS zijn geregisteerde handelsmerken van Microsoft
Corporation in de Verenigde Staten en andere landen.
• IBM PC/AT en VGA zijn geregistreerde handelsmerken van IBM
Corporation of the U.S.A.
• VESA en DDC
ä
zijn handelsmerken van de Video Electronics Standard
Association.
•
E
NERGY
S
TAR is een in de V.S. geregistreerd merk.
• Alle andere vermelde productnamen kunnen handelsmerken of geregistreerde
handelsmerken zijn van hun respectieve bedrijven.
• Bovendien zijn “
ä
” en “
â
” niet telkens vermeld in deze handleiding.
Opstelling
1

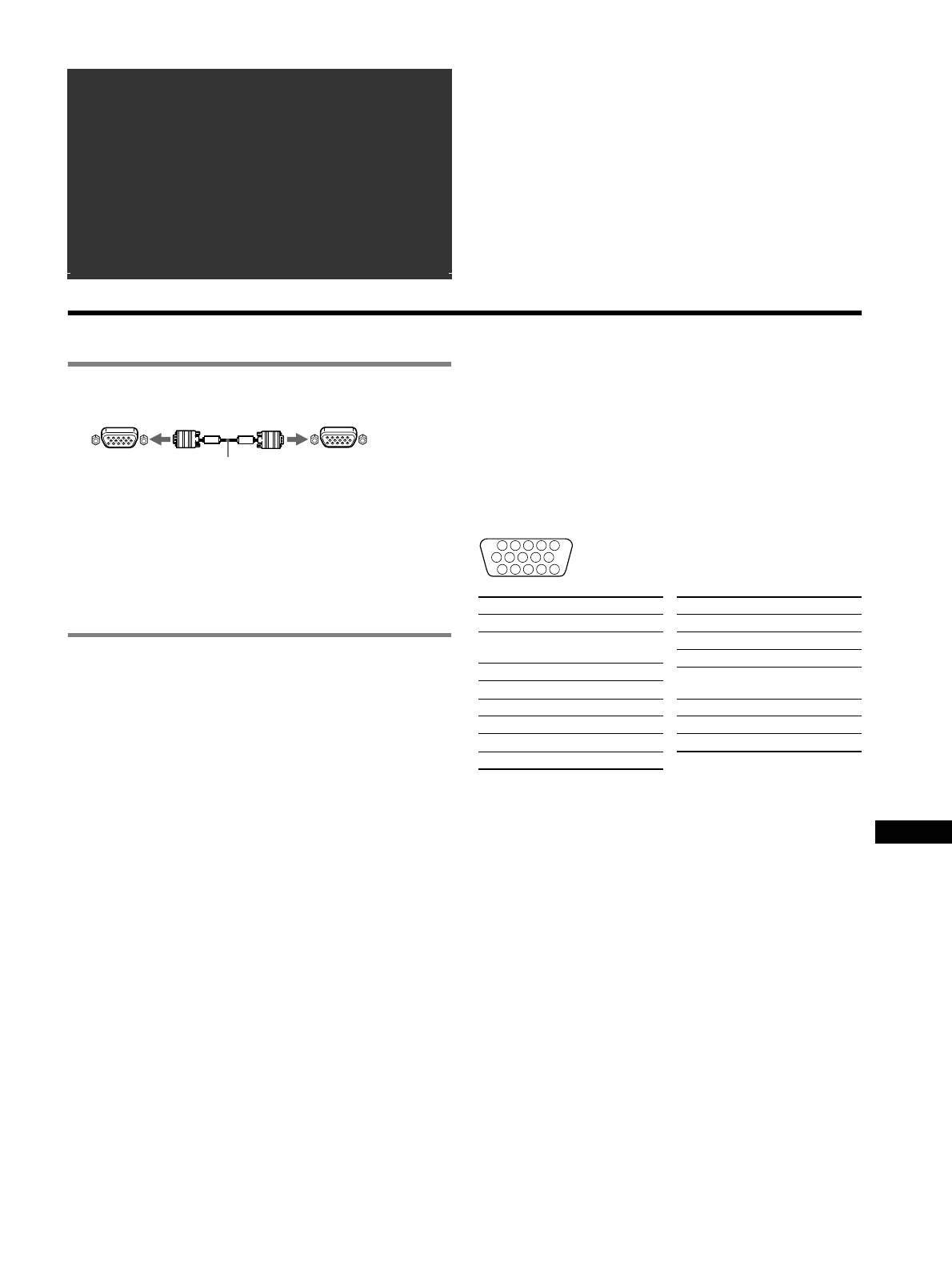

De monitor aansluiten op uw computer
x
Aansluiten op de HD15 ingang
Aansluiting op een Macintosh of compatibele
computer
Gebruik eventueel de meegeleverde adapter wanneer u deze monitor
aansluit op een Power Mac G3/G4 computer. Sluit de meegeleverde
adapter aan op de computer alvorens de kabel aan te sluiten. Voor
aansluiting op een andere versie van de Macintosh computer met 2
pinrijen hebt u een andere adapter nodig (niet meegeleverd).
2
De monitor en de computer aanzetten
1
Sluit het netsnoer aan op de monitor en druk op de
!
(aan/uit) schakelaar om de monitor aan te schakelen.
2
Zet de computer aan.
Er zijn geen specifieke drivers nodig
Deze monitor beantwoordt aan de “DDC” Plug & Play norm en detecteert
automatisch alle monitorinformatie. Op de computer hoeft geen specifieke driver
te worden geïnstalleerd.
Wanneer u de PC voor het eerst aanzet nadat de monitor werd aangesloten, kan
de installatie-wizard op het scherm verschijnen. Volg dan de instructies op het
scherm. De Plug & Play monitor wordt automatisch gekozen zodat u deze
monitor kunt gebruiken.
Opmerkingen
• Raak de pinnen van de videokabelstekker niet aan.
• Controleer de uitlijning van de HD15 connector om te voorkomen dat de
pinnen van de videokabelstekker verbogen worden.
Ingangssignaal kiezen.
Op deze monitor kunnen twee computers worden aangesloten via
HD15. Met de INPUT schakelaar kan tussen beide computers worden
omgeschakeld. De gekozen aansluiting verschijnt gedurende 3
seconden op het scherm.
Opmerking
Indien de geselecteerde ingang geen signaal krijgt, verschijnt de melding GEEN
SIGNAAL op het scherm. Na een aantal seconden schakelt de monitor in de
schakelt de monitor in de stroomspaarstand. Als dit gebeurt, moet u omschakelen
naar de andere aansluiting.
De pentoewijzing van de HD 15 videosignaalkabel
* DDC (Display Data Channel) is een VESA standaard.
Inhoudsopgave
Opstelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Regelingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Verhelpen van storingen . . . . . . . . . . . . . . . . . . . . . . 6
Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . 7
Voorzorgsmaatregelen . . . . . . . . . . . . . . . . . . . . . . . 8
Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . i
TCO’99 Eco-document . . . . . . . . . . . . . . . . . . Achterflap
naar HD15
videokabel
(meegeleverd)
naar HD15 van de
aangesloten computer
5
4
3
2
1
6 7 8 9 10
11 12 13 14 15
Pin Nr.
Signaal
1
Rood
2
Groen
(Sync op Groen)
3
Blauw
4
ID (Massa)
5
DDC Massa*
6
Rood Massa
7
Groen Massa
8
Blauw Massa
9
DDC + 5V*
10
Massa
11
ID (Massa)
12
Bi-directionele data
(SDA)*
13
H. Sync
14
V. Sync
15
Dataklok (SCL)*
Pin Nr.
Signaal
