3

IT

• Trinitron

â

 è un marchio di fabbrica registrato di Sony Corporation.

• Macintosh è un marchio di fabbrica concesso in licenza a Apple Computer,

Inc., registrato negli U.S.A. e in altri paesi.

• Windows

â

 e MS-DOS sono marchi di fabbrica registrati di Microsoft

Corporation negli U.S.A. e in altri paesi.

• IBM PC/AT e VGA sono marchi di fabbrica registrati di IBM Corporation

degli U.S.A.

• VESA e DDC

ä

 sono marchi di fabbrica di Video Electronics Standard

Association.

•

E

NERGY

S

TAR è un marchio di fabbrica registrato negli U.S.A.

• Tutti i nomi degli altri prodotti citati in questo manuale potrebbero essere

marchi di fabbrica o marchi di fabbrica registrati delle rispettive compagnie.

• Inoltre, “

ä

” e “

â

” non sempre vengono riportati nel manuale.

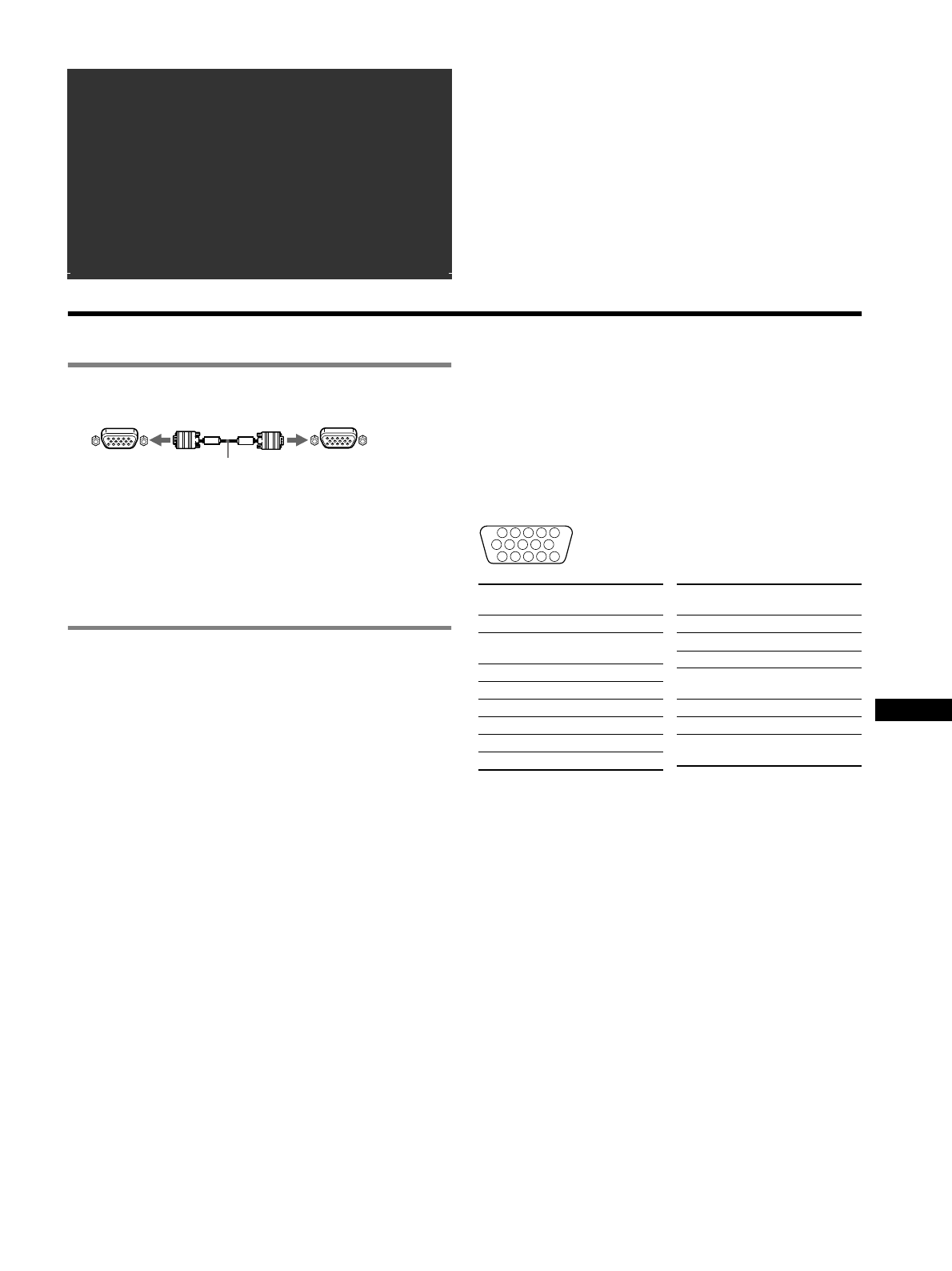

Installazione

1

Collegamento del monitor al computer

x

Collegamento al connettore di ingresso HD15

Collegamento ad un computer Macintosh o compatibile

Se questo monitor viene collegato ad un computer Power Mac G3/G4,
utilizzare l’adattatore in dotazione, se necessario. Prima di procedere al
collegamento del cavo, collegare al computer l’adattatore in dotazione.
Se si effettua il collegamento ad un’altra versione dei computer serie
Macintosh dotata di 2 file di piedini, è necessario un adattatore diverso
(non in dotazione).

2

Accensione del monitor e del computer

1

Collegare al monitor il cavo di alimentazione, quindi
premere l’interruttore

!

 (alimentazione) per accendere il

monitor.

2

Accendere il computer.

Non sono necessari driver specifici

Questo monitor è conforme allo standard Plug & Play “DDC” ed individua
automaticamente tutte le informazioni relative al monitor. Non è dunque
necessaria l’installazione di un driver specifico nel computer.
La prima volta che si accende il computer dopo avere effettuato il collegamento
del monitor, potrebbe venire visualizzata la finestra del programma di
installazione guidata. In questo caso, seguire le indicazioni a schermo. Il monitor
Plug & Play viene selezionato automaticamente ed è possibile procedere
all’utilizzo.

Note

• Non toccare i piedini del connettore del cavo del segnale video.
• Controllare l’allineamento del connettore HD15 onde evitare il piegamento

dei piedini del connettore del cavo del segnale video.

Selezione del segnale di ingresso

È possibile collegare a questo monitor due computer utilizzando i
connettori HD15. Per selezionare uno dei due computer, utilizzare
l’interruttore INPUT. Il connettore selezionato viene visualizzato sullo
schermo per 3 secondi.

Nota

Se non viene inviato alcun segnale al connettore selezionato, sullo schermo viene
visualizzato il messaggio NO SEGNALE. Dopo alcuni secondi, il monitor entra
nel modo di risparmio energetico. In questo caso, selezionare l’altro connettore.

Assegnazione dei piedini del cavo del segnale video HD 15

* DDC (Display Data Channel) è uno standard di VESA.

Indice

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3
Regolazioni  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4
Guida alla soluzione dei problemi . . . . . . . . . . . . . .   6
Caratteristiche tecniche  . . . . . . . . . . . . . . . . . . . . . .   7
Precauzioni  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   8
Appendix  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  i

Preset mode timing table  . . . . . . . . . . . . . . . . . . . . . . .  i

TCO’99 Eco-document . . . . . . . . . . .  Pannello anteriore

a HD15

cavo del segnale
video (in dotazione)

a HD15 del computer da
collegare

5

4

3

2

1

6 7 8 9 10

11 12 13 14 15

Numero
piedini

Segnale

1

Rosso

2

Verde
(Sinc su verde)

3

Blu

4

ID (Terra)

5

Terra DDC*

6

Terra rosso

7

Terra verde

8

Terra blu

9

DDC + 5V*

10

Terra

11

ID (Terra)

12

Dati bidirezionali
(SDA)*

13

Sincronia O

14

Sincronia V

15

Orologio Dati
(SCL)*

Numero
piedini

Segnale
