7

ES

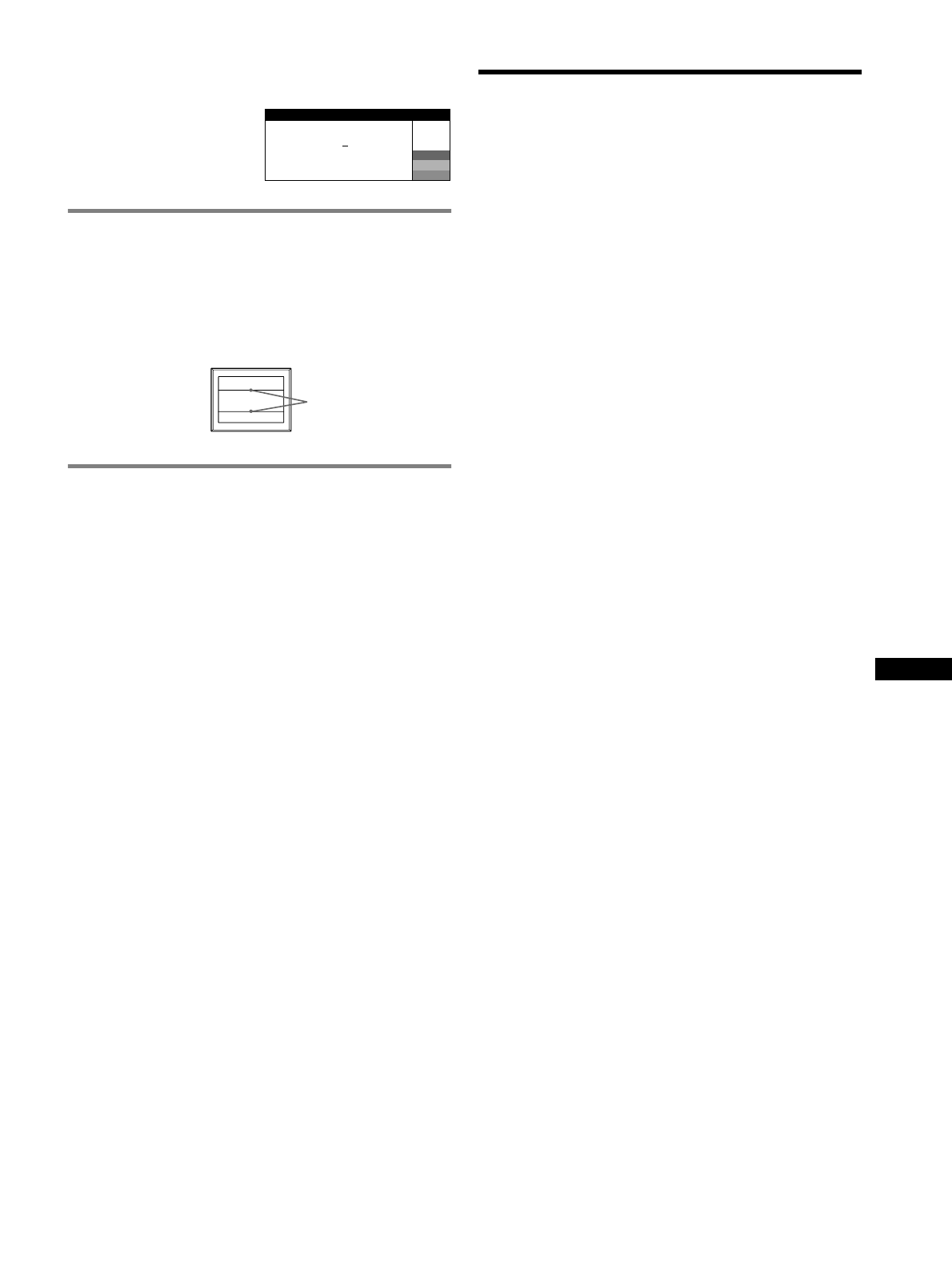

Para visualizar el nombre, número de serie y fecha
de fabricación de este monitor.

Mientras el monitor recibe una
señal de vídeo, pulse y mantenga
pulsado el botón MENU durante
más de 5 segundos para visualizar
el cuadro de información de este
monitor.

Si aparecen líneas finas en pantalla

(hilos de amortiguación)

Estas líneas no indican fallo de funcionamiento;

 son un efecto

normal del tubo de imagen Trinitron con este monitor. Se trata de
sombras de los hilos de amortiguación utilizados para estabilizar la
rejilla de apertura. La rejilla de apertura es el elemento esencial que
hace que el tubo de imagen Trinitron sea único al permitir que llegue
más luz a la pantalla, obteniéndose imágenes con mayor brillo y detalle.

Función de autodiagnóstico

Este monitor dispone de una función de autodiagnóstico. Si el monitor
o el ordenador presenta algún problema, la pantalla se mostrará en
blanco y el indicador

!

 (alimentación) se iluminará en verde o

parpadeará en naranja. Si el indicador

!

 (alimentación) se ilumina en

naranja, significa que el ordenador está en el modo de ahorro de
energía. Pulse cualquier tecla del teclado o mueva el ratón.

x

Si el indicador

!

 (alimentación) se ilumina en verde

1

Desconecte los enchufes de los conectores 1 y 2 de
entrada de vídeo, o apague los ordenadores conectados.

2

Apague (OFF) el monitor y vuelva a encenderlo (ON).

3

Mantenga el botón de control desplazado hacia arriba
durante 2 segundos antes de que el monitor entre en el
modo de ahorro de energía.

Si aparecen cuatro barras de color (blanco, rojo, verde, azul), significa
que el monitor funciona correctamente. Vuelva a conectar los cables de
entrada de vídeo y compruebe el estado del ordenador.
Si las barras de color no aparecen, significa que existe un fallo potencial
del monitor. Informe a un proveedor Sony autorizado sobre el estado
del monitor.

x

Si el indicador

!

 (alimentación) parpadea en naranja

Apague (OFF) el monitor y vuelva a encenderlo (ON).

Si el indicador

!

 (alimentación) se ilumina en verde, significa que el

monitor funciona correctamente.
Si el indicador

!

 (alimentación) aún parpadea, significa que existe un

fallo potencial del monitor. Cuente el número de segundos entre los
parpadeos en naranja del indicador

!

 (alimentación) e informe a un

proveedor Sony autorizado sobre el estado del monitor. Asegúrese de
anotar el nombre del modelo y el número de serie del monitor. Tome
nota también del fabricante y modelo del ordenador y de la tarjeta
gráfica.

Especificaciones

TRC

Paso de la rejilla de apertura de 0,24 mm, 90 grados de deflexión,
FD Trinitron, 21 pulgadas, medido en diagonal

Tamaño de imagen visualizable

Aprox. 403,8

×

 302,2 mm (an/al) (16

×

 12 pulgadas)

Imagen de visualización de 19,8"

Resolución (H:Horizontal, V:Vertical)

Máxima: H: 2048 puntos, V: 1536 líneas
Recomendada: H: 1600 puntos, V: 1200 líneas

Niveles de señal de entrada

Señal de vídeo: RGB analógica: 0,700 Vp-p (positiva), 75

Ω

Señal SYNC:

Sincronización H/V separada o compuesta:
TTL 2 k

Ω

, Sin polaridad

Sincronización en verde: 0,3 Vp-p (negativa)

Área de imagen estándar

Aprox. 388

×

 291 mm

(15

3

/

8

×

 11

1

/

2

 pulgadas) o

Aprox. 364

×

 291 mm

(14

3

/

8

×

 11

1

/

2

 pulgadas)

Frecuencia de deflexión

*

 (H:Horizontal, V:Vertical)

H: 30 a 117 kHz, V: 48 a 170 Hz

Corriente/tensión de entrada de CA

100 a 240 V, 50 – 60 Hz, 2,0 – 1,0 A

Consumo de energía

Aprox. 135 W

Temperatura de funcionamiento

10°C a 40°C

Dimensiones

Aprox. 497

×

 502

×

 485 mm (an/al/prf)

 (19

5

/

8

×

 19

×

 18

7

/

8

 pulgadas)

Peso

Aprox. 30 kg (66 lb 2 oz)

Plug and Play

DDC2B/DDC2Bi, GTF

**

Accesorios suministrados

Cable de alimentación
Cable de señal de vídeo HD15
Adaptador Power Mac G3/G4 exclusivo
Este manual de instrucciones

*

Condición de sincronización horizontal y vertical recomendada
• La anchura de sincronización horizontal de empleo debe ser superior

al 4,8% del tiempo total horizontal o 0,8 µs, según el que sea mayor.

• La anchura de supresión horizontal debe ser superior a

2,3 µseg.

• La anchura de supresión vertical debe ser superior a

450 µseg.

** Si la señal de entrada cumple con GTF (Generalized Timing Formula),

la función GTF del monitor proporcionará automáticamente una imagen
óptima para la pantalla.

W

R

G

B

I NFORMAC I ON

SER NO : 1234567
MANUFACTURED : 2001-52

MODEL : CPD   E530

Hilos de
amortiguación

(continúa)
