- 25 -
Hardware Installation Process
English

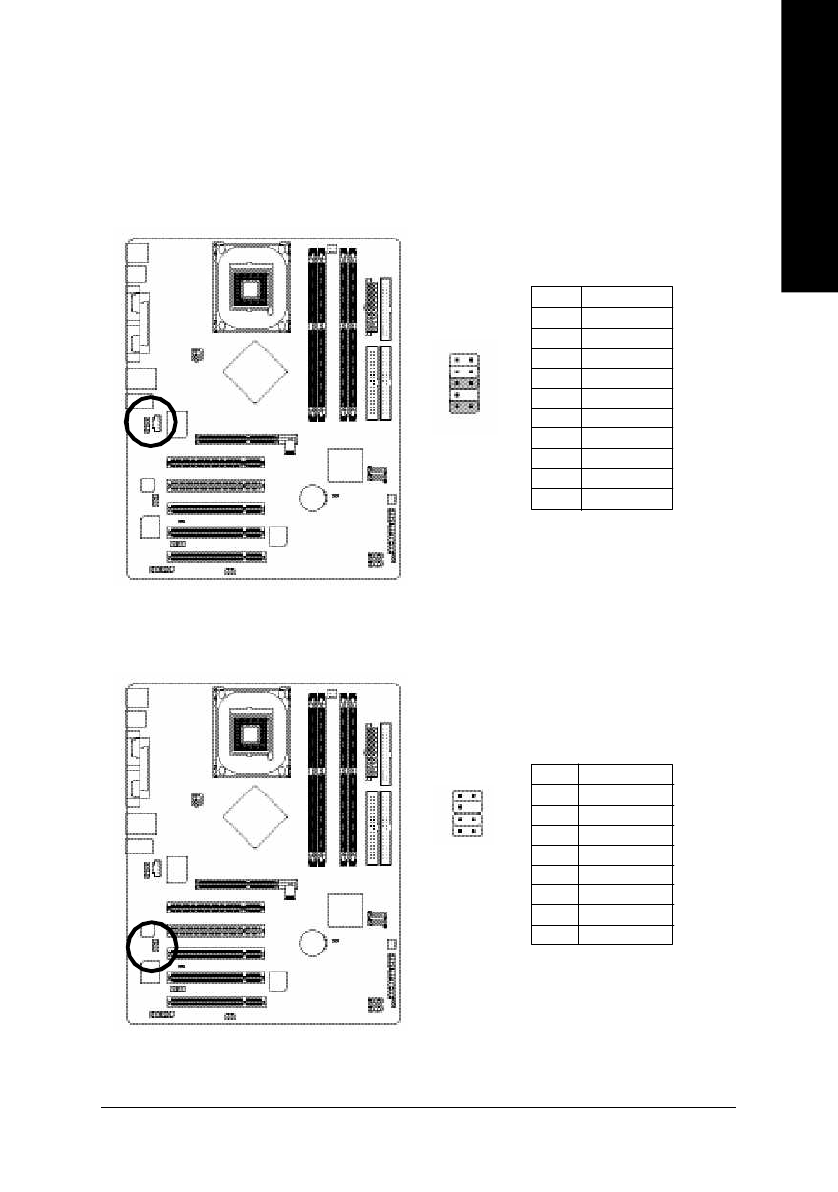

10) F_AUDIO (F_AUDIO Connector)
If you want to use Front Audio connector, you m ust remove 5-6, 9-10 Jum per. In order to utilize the
front audio header, your chassis m ust have front audio connector. Also please m ake sure the pin
assigm ent on the cable is the sam e as the pin assigm ent on the M B header. To find out if the chassis
you are buying support front audio connector, please contact your dealer.Please note, you can have the
alternative of using front audio connector or of using rear aud io connector to play sound.
10
9
1
2
11) SUR_ CEN
Please contact your nearest dealer for optional SUR_CEN cable.
7
8
1
2
Pin No.
Definition
1
MIC
2
GND
3
MIC_BIAS
4
POWER
5
FrontAudio(R)
6
RearAudio(R)
7
Reserved
8
No Pin
9
FrontAudio (L)
10
RearAudio(L)
Pin No. Definition
1
SUR OUT L
2
SUR OUT R
3
GND
4
No Pin
5
CENTER_OUT
6
BASS_OUT
7
AUX_L
8
AUX_R
