- 21 -
Hardware Installation Process
English

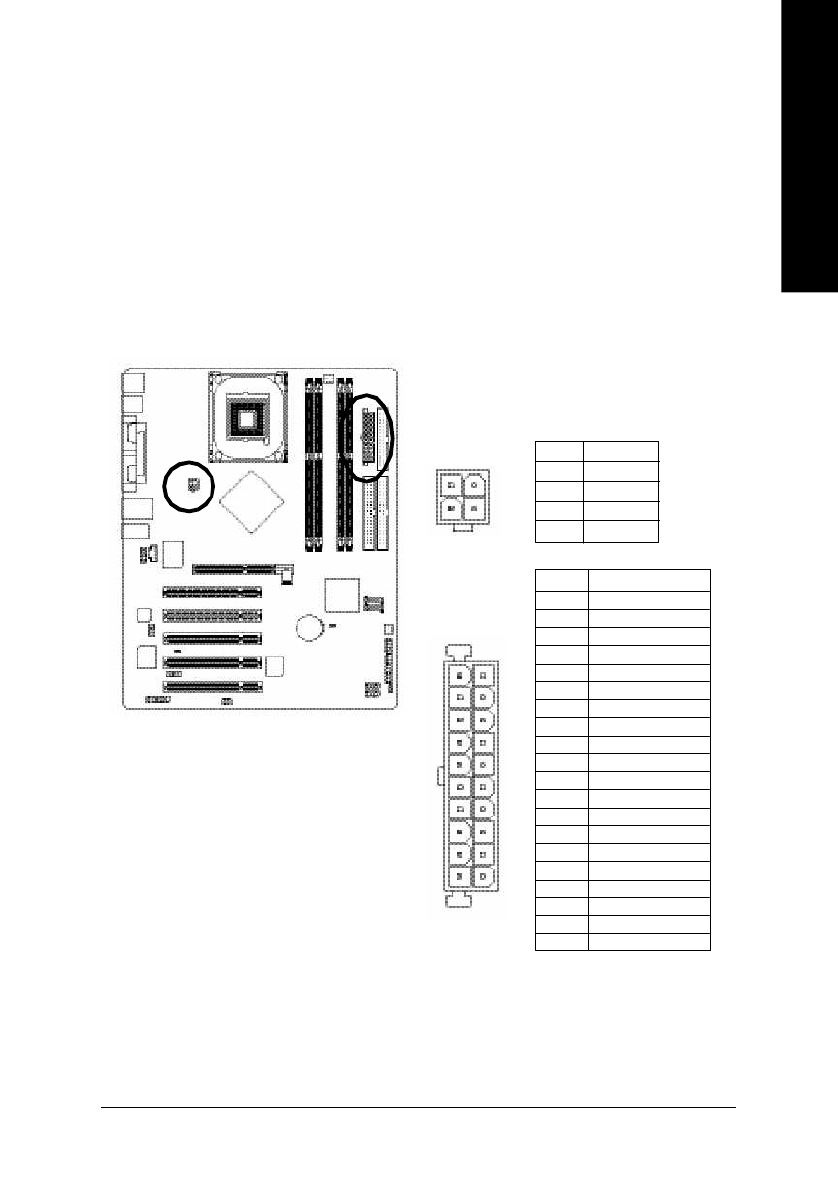

1/2) ATX_12V/ATX (Power Connector)
With the use of th e power conn ector, the p ower supply can supply enough stable power to a ll the
com ponents on the m other board. Before connecting the power connector, p lease m ake sure that all
com ponents and devices are properly installed. Align the power connector with its proper location on
the m o therboard an d connect tightly.
The AT X_12V powe r connecto r m ainly s upplies po wer to the CPU. If the ATX_12V power
conne ctor is not connected, the syste m will not start.
Caution!
Please u se a power sup ply that is able to handle th e system voltag e requirem ents . It is
recom m ended that a power supply th at can withstand high power consum ption be u sed (300W or
greater). If a power supply is used that does not provide the required power, the result can lead to an
unstable system or a system that is unable to start.
3
1
4
2
1
10
20
11
Pin No.
Definition
1
3.3V
2
3.3V
3
GND
4
VCC
5
GND
6
VCC
7
GND
8
Power Good
9
5V SB( stand by +5V)
10
+12V
11
3.3V
12
-12V
13
GND
14
PS_ON(softOn/Off)
15
GND
16
GND
17
GND
18
-5 V
19
VCC
20
VCC
Pin No. Definition
1
GND
2
GND
3
+12V
4
+12V
