- 27 -

Hardware Installation

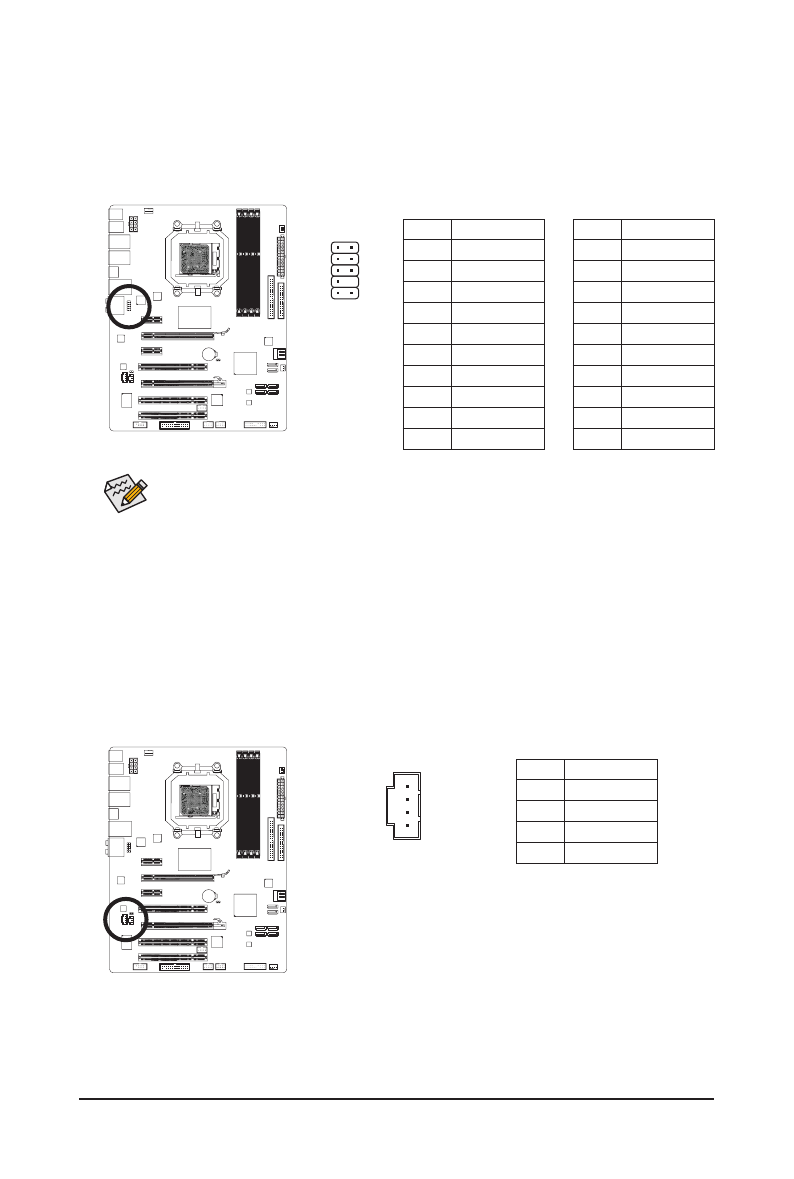

12)  F_AUDIO (Front Panel Audio Header)

The front panel audio header supports Intel High Definition audio (HD) and AC'97 audio. You may connect

your chassis front panel audio module to this header. Make sure the wire assignments of the module con-
nector match the pin assignments of the motherboard header. Incorrect connection between the module
connector and the motherboard header will make the device unable to work or even damage it.

Pin No.  Definition

  1

MIC2_L

  2

GND

  3

MIC2_R

  4

-ACZ_DET

  5

LINE2_R

  6

GND

  7

FAUDIO_JD

  8

No Pin

  9

LINE2_L

  10

GND

Pin No.  Definition

  1

MIC

  2

GND

  3

MIC Power

  4

NC

  5

Line Out (R)

  6

NC

  7

NC

  8

No Pin

  9

Line Out (L)

  10

NC

For HD Front Panel Audio:

For AC'97 Front Panel Audio:

•

  The front panel audio header supports HD audio by default. If your chassis provides an AC'97

front  panel  audio  module,  refer  to  the  instructions  on  how  to  activate AC'97  functionality  via

the audio software in Chapter 5, "Configuring 2/4/5.1/7.1-Channel Audio."

•

  Audio signals will be present on both of the front and back panel audio connections simultane-

ously. If you want to mute the back panel audio (only supported when using an HD front panel

audio module), refer to Chapter 5, "Configuring 2/4/5.1/7.1-Channel Audio."

•

  Some chassis provide a front panel audio module that has separated connectors on each wire

instead  of  a  single  plug.  For  information  about  connecting  the  front  panel  audio  module  that

has different wire assignments, please contact the chassis manufacturer.

13)  CD_IN (CD In Connector)

You may connect the audio cable that came with your optical drive to the header.

Pin No.  Definition

  1

CD-L

  2

GND

  3

GND

  4

CD-R

1

2

9

10
