Hardware Installation

- 24 -

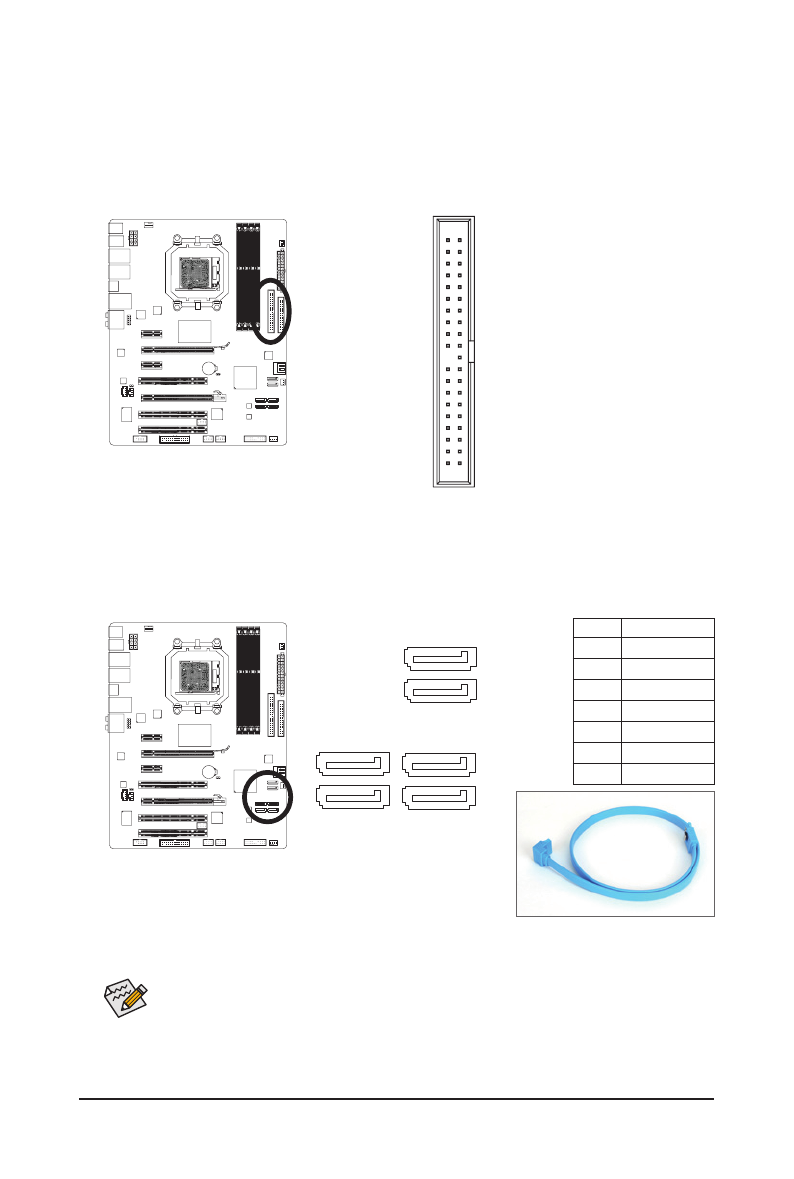

7)  IDE (IDE Connector)

The IDE connector supports up to two IDE devices such as hard drives and optical drives. Before attach-
ing the IDE cable, locate the foolproof groove on the connector. If you wish to connect two IDE devices,

remember  to  set  the  jumpers  and  the  cabling  according  to  the  role  of  the  IDE  devices  (for  example,

master or slave). (For information about configuring master/slave settings for the IDE devices, read the

instructions from the device manufacturers.)

8)  SATA3_0/1/2/3/4/5 (SATA 6Gb/s Connectors, Controlled by AMD SB850 South Bridge)

The SATA connectors conform to SATA 6Gb/s standard and are compatible with SATA 3Gb/s and SATA
1.5Gb/s  standards.  Each  SATA  connector  supports  a  single  SATA  device.  The  AMD  SB850  controller

supports  RAID  0,  RAID  1,  RAID  5,  RAID  10,  and  JBOD.  Refer  to  Chapter  5,  "Configuring  SATA  Hard

Drive(s)," for instructions on configuring a RAID array.

Pin No.  Definition

  1

GND

  2

TXP

  3

TXN

  4

GND

  5

RXN

  6

RXP

  7

GND

•

  A  RAID  0  or  RAID  1  configuration  requires  at  least  two  hard  drives.  If  more  than  two  hard

drives are to be used, the total number of hard drives must be an even number.

•

  A  RAID  5  configuration  requires  at  least  three  hard  drives.  (The  total  number  of  hard  drives

does not have to be an even number.)

•

  A RAID 10 configuration requires at least four hard drives and the total number of hard drives

must be an even number.

2

40

1

39

SATA3_0

SATA3_1

SATA3_4

SATA3_3

SATA3_5

SATA3_2

DEBUG

PORT

G.QBOFM

1

7

1

7

DEBUG

PORT

G.QBOFM

DEBUG

PORT

G.QBOFM

DEBUG

PORT

G.QBOFM

DEBUG

PORT

G.QBOFM

DEBUG

PORT

G.QBOFM

7

7

1

1

Please  connect  the  L-shaped  end  of

the  SATA  cable  to  your  SATA  hard

drive.
