Hardware Installation

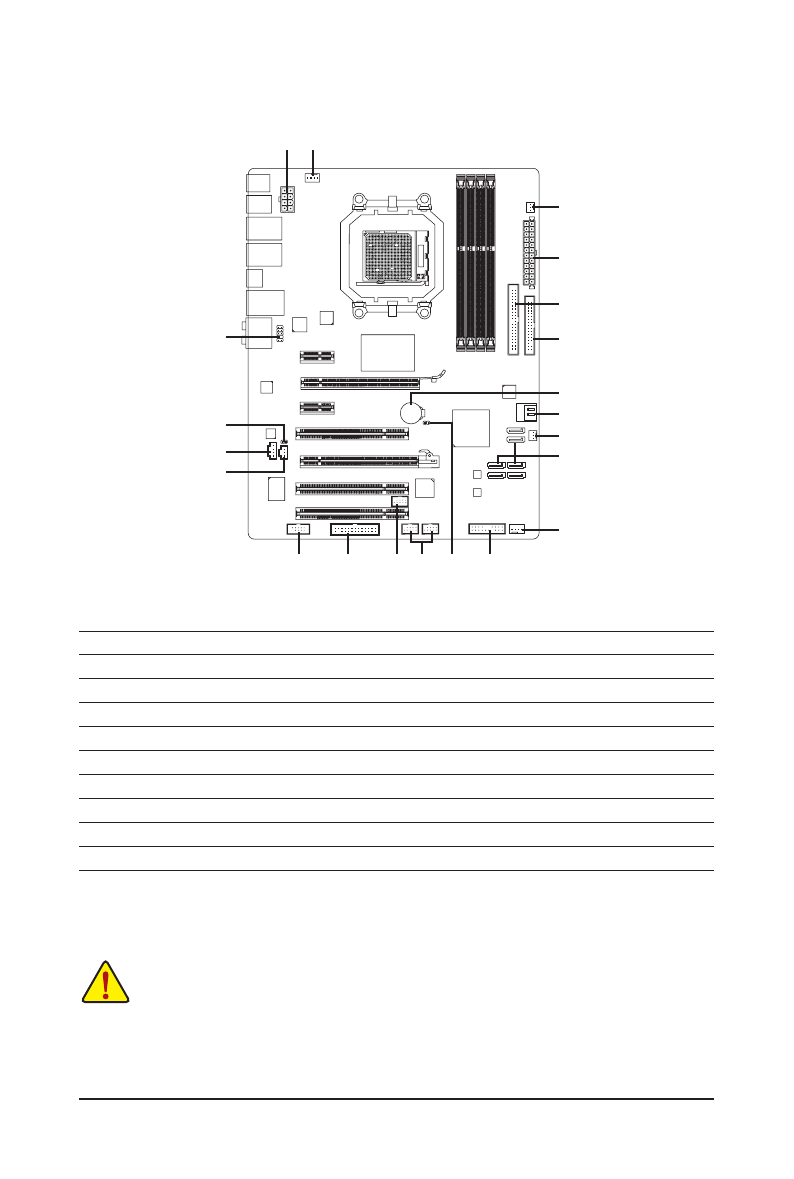

1-7 Internal Connectors
Read the following guidelines before connecting external devices:
•
First make sure your devices are compliant with the connectors you wish to connect.
•
Before installing the devices, be sure to turn off the devices and your computer. Unplug the
power cord from the power outlet to prevent damage to the devices.
•
After installing the device and before turning on the computer, make sure the device cable has
been securely attached to the connector on the motherboard.
1
2
3
5
18
19
16
12
13
14
15
9
1)
ATX_12V_2X4
2)
ATX
3)
CPU_FAN
4)
SYS_FAN1/2
5)
PWR_FAN
6)
FDD
7)
IDE
8)
SATA3_0/1/2/3/4/5
9)
GSATA2_6/7
10)
BAT
11)
F_PANEL
12)
F_AUDIO
13)
CD_IN
14)
SPDIF_IN
15)
SPDIF_OUT
16)
F_USB1/F_USB2
17)
F_1394
18)
COMA
19)
LPT
20)
CLR_CMOS
4
7
11
10
8
4
6
17
20
