20 | 챕터 2: 하드웨어 설치

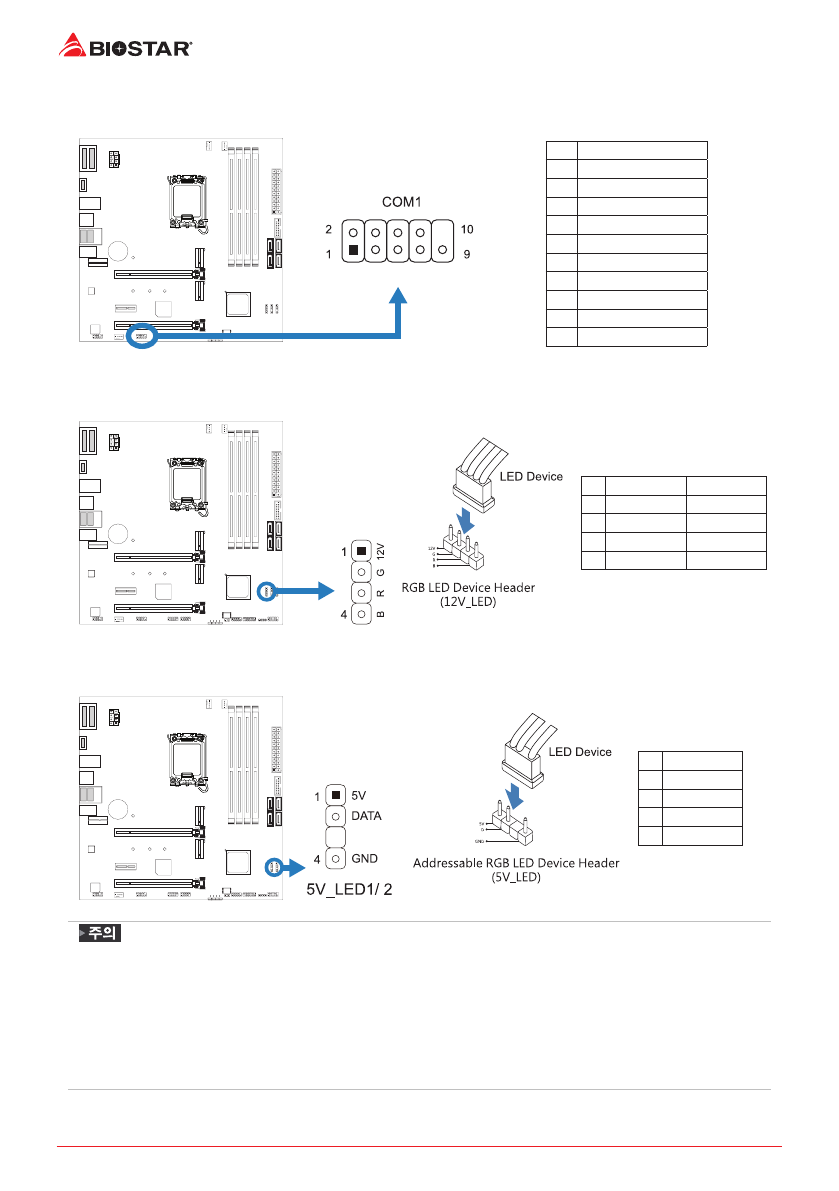

COM1: 직렬포트
본 메인 보드는 1개의 직렬포트가 있으며RS-232커넥터를 연결할 수 있습니다.
핀
배열
1
캐리어 검출
2
데이터 수신
3
데이터 전송
4
데이터 단말 준비
5
접지 신호#
6
데이터 세트 준비
7
전송 요구#
8
전송 취소#
9
벨소리 표시기
10
Key
12V_LED: RGB LED 장치 (5050 SMD) 헤더
이 헤더는 RGB LED 장치 (5050 SMD)에 12V 전력과 RGB 컨트롤 핀을 제공합니다.
핀 케이블 색상 배열
1
12V (Black)
VCC12
2
G (Green)
LED_GREEN
3
R (Red)
LED_RED
4
B (Blue)
LED_BLUE
5V_LED1/5V_LED2: Addressable RGB LED 장치 (WS2818B) 헤더
이 헤더는 RGB LED 장치 (WS2818B)를위한 5V 전원 및 데이터 제어 핀을 제공합니다.
핀 배열
1
VCC5
2
Data
3
N/A
4
GND
» LED 장치에 연결할 때 핀을 올바르게 연결했는지 확인하여 주십시오. 잘못된 연결은 LED
장치또는 메인보드에 손상을 줄 수 있습니다.
»
12V_LED 커넥터는 최대 정격 전력이 3A (12V) 인 5050 RGB LED 스트립을 지원합니다.
»
5V_LED 커넥터는 최대 300 개의 LED를 지원합니다 WS2818B 개별적으로 주소 지정 가능한
RGB LED 스트립은 최대 정격 전력이 3A (5V)입니다.
»
Vivid LED DJ 소프트웨어를 사용하여 LED를 제어하십시오. 자세한 소프트웨어 설정 정보는
3.3 장을 참조하십시오.
Содержание
- 40 Содержание; Информация FCC и авторское право ��������������������������������������������������������������������
- 41 • Задняя панель ввода-вывода для корпуса ATX – 1 шт.
- 42 Технические характеристики
- 43 Разъемы задней панели
- 46 Глава 2: Установка оборудования; �1 Установка центрального процессора (ЦП); Шаг 1: Найдите сокет ЦП на материнской плате.; пластину с помощью пальца.
- 48 �2 Установка радиатора; к разъему вентилятора ЦП.
- 49 �3 Подключение охлаждающих вентиляторов; от производителя вентилятора.; SYS_FAN1: Штыревой соединитель вентилятора системы
- 50 �4 Установка системной памяти; Модули DDR4; защелкнулисьи модуль DIMM установился должным образом.
- 51 Емкость памяти; Расположение; Установка двухканальной памяти; Статус двойного; �5 Слоты расширения
- 52 • Поддерживает 2230 тип слот M.2; Установка карты расширения; устанавливать эту карту в компьютер.
- 53 �6 Настройка переключателя; JCMOS1: Перемычка очистки CMOS; Указания по очистке CMOS:; Отсоедините питание переменного тока.
- 54 �7 Штыревые соединители и разъемы; ATX: разъем источника питания ATX; правильной ориентации.
- 55 Подключите динамик шасси к этому штыревому соединителю.
- 56 Эти разъемы подключаются к жестким дискам SATA через кабели SATA.; периферийным устройствам.; периферийным устройствам.
- 57 F_AUDIO1: штыревой соединитель аудио передней панели; COM1: разъем последовательного порта
- 59 Глава 3: UEFI BIOS и программное обеспечение; �1 Настройка UEFI BIOS
- 62 Резервное копирование BIOS
- 63 �3 Программное обеспечение; Установка программного обеспечения; установки драйвера, если включена функция автозапуска.; Запуск программного обеспечения; Утилита BIOScreen
- 64 световых индикаторов материнской платы.; «Тип светодиодов»
- 65 музыкой, воспроизводимой в вашей системе.
- 66 Глава 4: Полезная помощь; Установка драйвера
- 67 Звуковой код BIOS AMI; Звуковые коды загрузочного блока; Звуковые POST-коды BIOS; Количество; Код Описание
- 69 Поиск и устранение неисправностей; Неисправность; Перегрев ЦП; это означает, что активирована функция защиты ЦП.
- 70 Технология Intel® OptaneTM (питаться от памяти 3D XPoint); Характеристики и преимущества :
Характеристики
