第二章: 硬體安裝 | 17
B660MX-E PRO
I
B660MH-E PRO

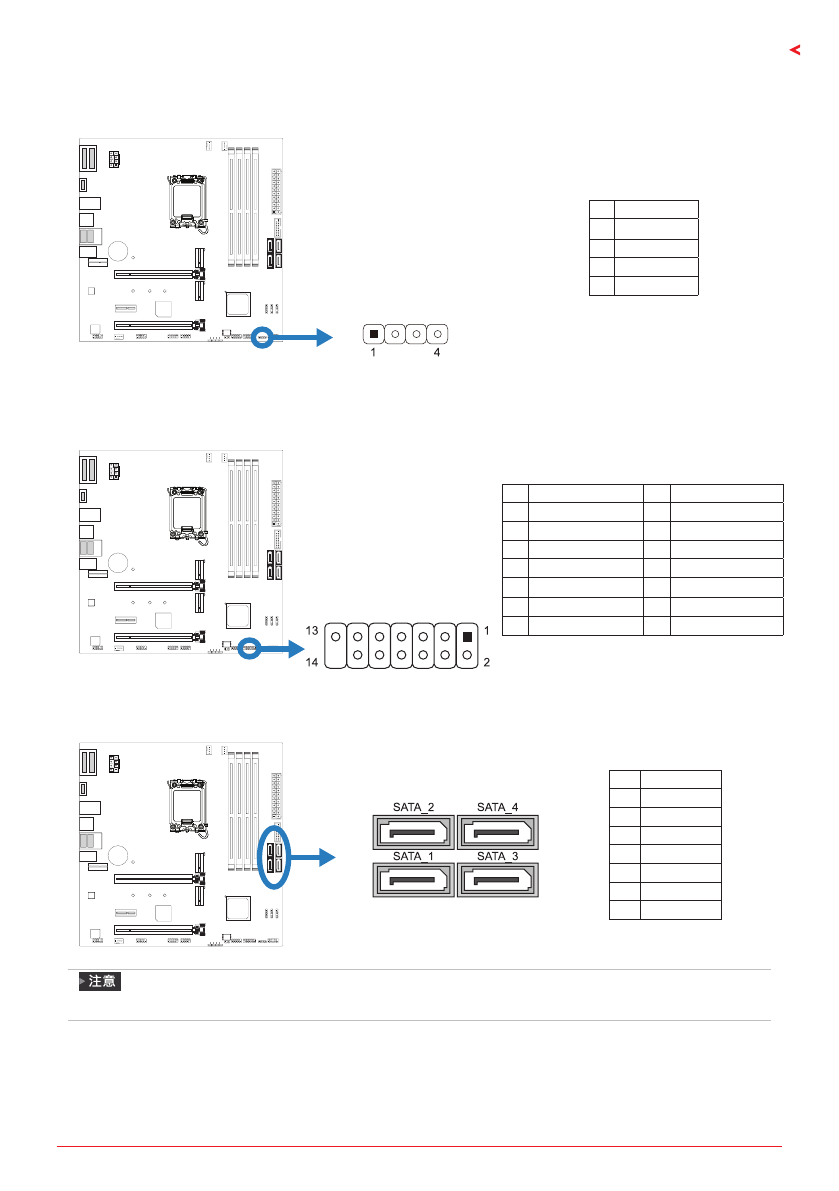

SPKR: 揚聲器接頭
此4針腳接頭提供您連接揚聲器。
針 定義
1
+5V
2
N/A
3
N/A
4
揚聲器
TPM_SPI: TPM安全模組接頭
此接頭可連接可信任安全平台模组系统，可用來儲存金鑰、認證與資料，並增加網路安
全性。
針 定義
針 定義
2
S_SPI_TPM_IRO# 1
VCCSPI
4
S_SPI_TPM_CS2#
3
S_PLTRST#
6
F_BIOS_WP#_R
5
NC
8
GND
7
+3V_SPI
10 T_SPI_CLK
9
F_SPI_CS0#_R
12 T_SPI_MOSI
11 T_SPI_MISO
14
13 F_SPI_HOLD#_R
SATA_1/ SATA_2/ SATA_3/ SATA_4: Serial ATA接頭
此接頭通過SATA數據線連接SATA硬碟。
針
定義
1
接地
2
TX+
3
TX-
4
接地
5
RX-
6
RX+
7
接地
»
當SATA模式佔用M.2(M2_PCIEG4_64G_SATA)插槽時，SATA_4連接器將被禁用。
