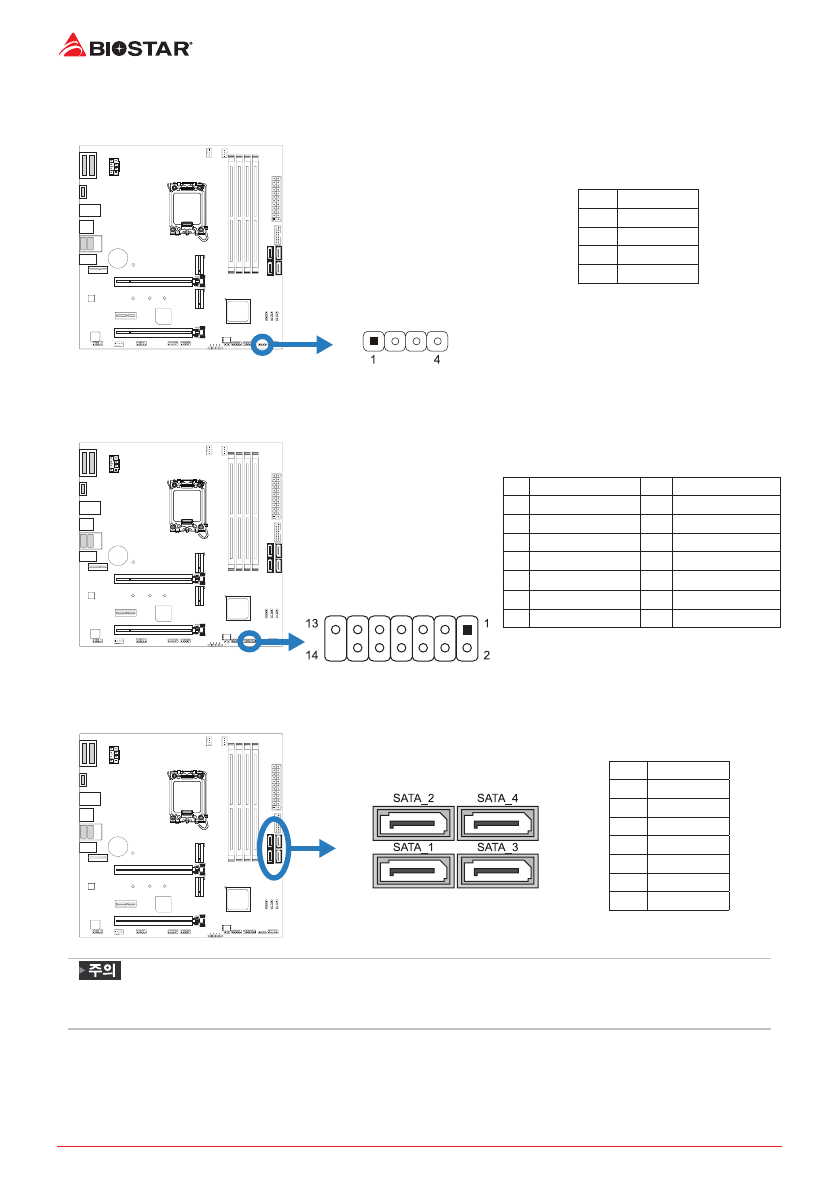

18 | 챕터 2: 하드웨어 설치
SPKR: 섀시 스피커 헤더
섀시 스피커를이 헤더에 연결하십시오.
핀
배열
1
+5V
2
N/A
3
N/A
4
Speaker
TPM_SPI: 신뢰할 수있는 플랫폼 모듈 헤더
이 헤더를 사용하면 정보를 보호하는 암호화 키를 저장할 수 있습니다.
핀 배열
핀
배열
2
S_SPI_TPM_IRO# 1
VCCSPI
4
S_SPI_TPM_CS2# 3
S_PLTRST#
6
F_BIOS_WP#_R
5
NC
8
GND
7
+3V_SPI
10 T_SPI_CLK
9
F_SPI_CS0#_R
12 T_SPI_MOSI
11
T_SPI_MISO
14
13
F_SPI_HOLD#_R
SATA_1/ SATA_2/ SATA_3/ SATA_4: 시리얼 ATA 커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀
배열
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
»
SATA 모드가 M.2 (M2_PCIEG4_64G_SATA) 슬롯을 점유하면 SATA _4 커넥터가
비활성화됩니다.
