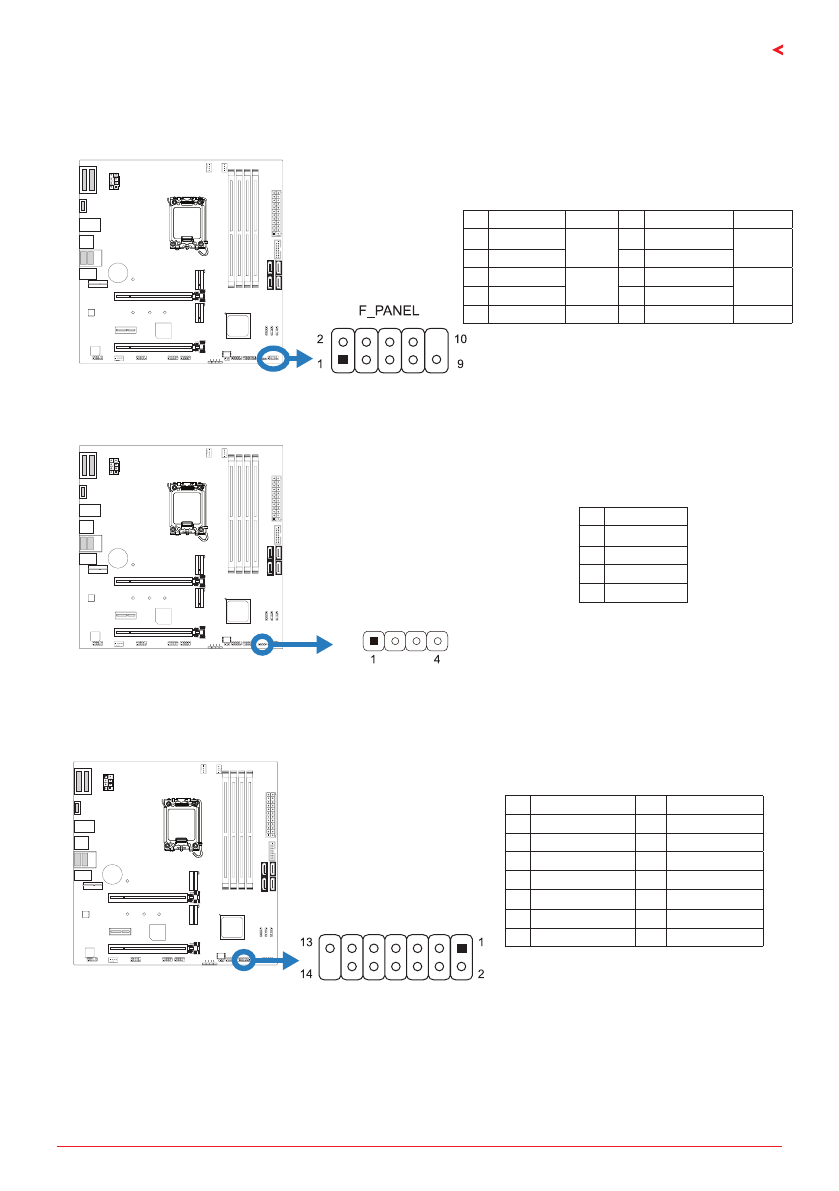

Глава 2: Установка оборудования | 17
B660MX-E PRO
I
B660MH-E PRO
F-PANEL: штыревой соединитель передней панели
Этот 10-контактный штыревой соединитель включает в себя соединения включения
питания, сброса, светодиода жесткого диска.
Pin Assignment Function Pin Assignment
Function
1
HDD LED(+) HDD
LED
2
Power LED (+) Power
LED
3
HDD LED(-)
4
Power LED (-)
5
Ground
Reset
Button
6
Power Button
Power-On
Button
7
Reset Control
8
Ground
9
NC
NC
10 NA
NA
SPKR: штыревой соединитель динамика шасси
Подключите динамик шасси к этому штыревому соединителю.
Pin Assignment
1
+5V
2
N/A
3
N/A
4
Speaker
TPM_SPI: штыревой соединитель доверенного платформенного модуля
Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие
информацию.
Pin Assignment
Pin Assignment
2
S_SPI_TPM_IRO# 1
VCCSPI
4
S_SPI_TPM_CS2# 3
S_PLTRST#
6
F_BIOS_WP#_R
5
NC
8
GND
7
+3V_SPI
10 T_SPI_CLK
9
F_SPI_CS0#_R
12 T_SPI_MOSI
11
T_SPI_MISO
14
13
F_SPI_HOLD#_R
