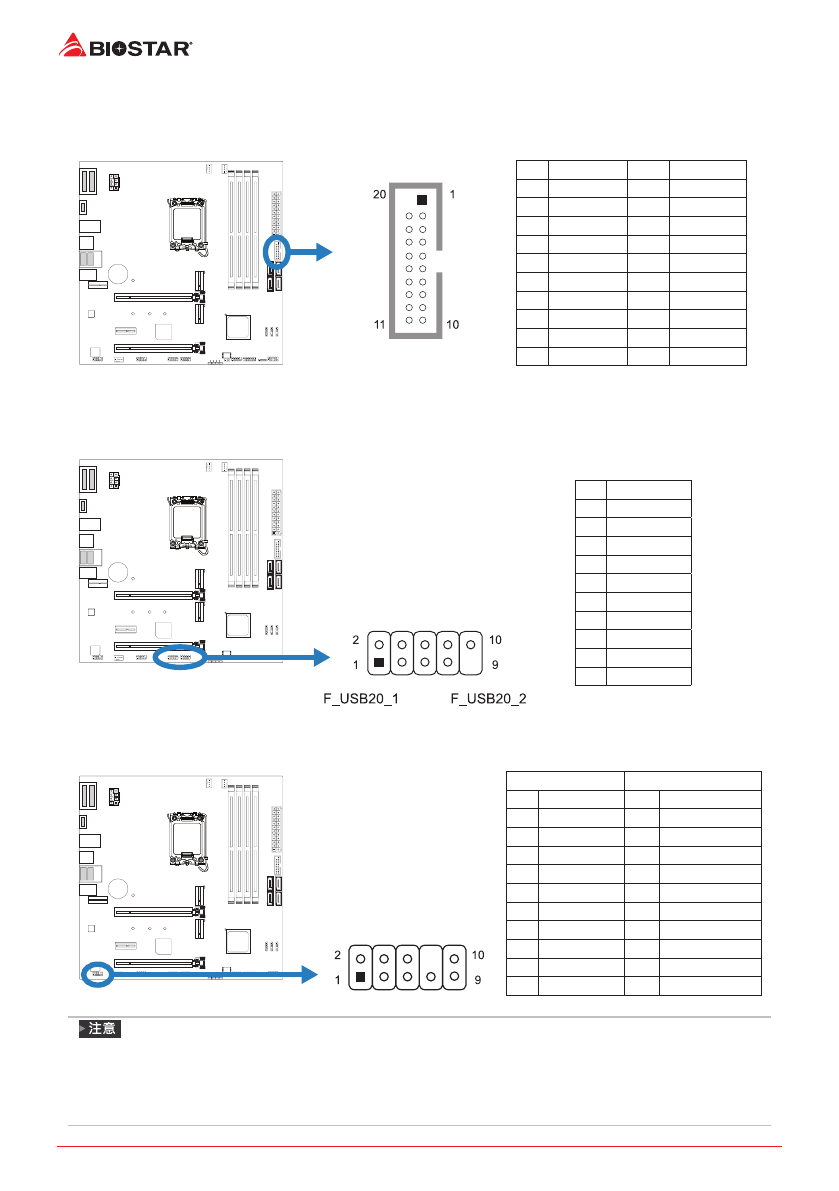

18 | 第二章: 硬體安裝
F_USB32_A-5G: 前置面板USB 3�2(Gen1)接頭
此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得
連接。
針
定義
針
定義
1
VBUS0
11
D2+
2
SSRX1-
12
D2-
3
SSRX1+
13
接地
4
接地
14
SSTX2+
5
SSTX1-
15
SSTX2-
6
SSTX1+
16
接地
7
接地
17
SSRX2+
8
D1-
18
SSRX2-
9
D1+
19
VBUS1
10
ID
20
Key
F_USB20_1/ F_USB20_2: 前置面板USB 2�0接頭
此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得
連接。
針
定義
1
+5V (fused)
2
+5V (fused)
3
USB-
4
USB-
5
USB+
6
USB+
7
接地
8
接地
9
Key
10
NC
F_AUDIO1: 前置面板音效接頭
此接頭可連接音效輸出數據線，支援HD(高解析)音效和AC’97。
HD Audio
AC’97
針
定義
針
定義
1
Mic Left in
1
Mic In
2
接地
2
接地
3
Mic Right in
3
Mic Power
4
GPIO
4
Audio Power
5
Right line in 5
RT Line Out
6
Jack Sense
6
RT Line Out
7
Front Sense 7
Reserved
8
Key
8
Key
9
Left line in
9
LFT Line Out
10
Jack Sense
10
LFT Line Out
»
當使用前置HD音效插孔並插入耳機/麥克風時，後置聲音將自動禁用。
»
建議您連接前置高解析音效插孔，即可使用主板高解析音效功能。
»
如果要連接使用AC’97前置音效輸出數據線，請關閉”前置面板插孔檢測功能”。此功能在系統
音效工具中可見。
