18 |

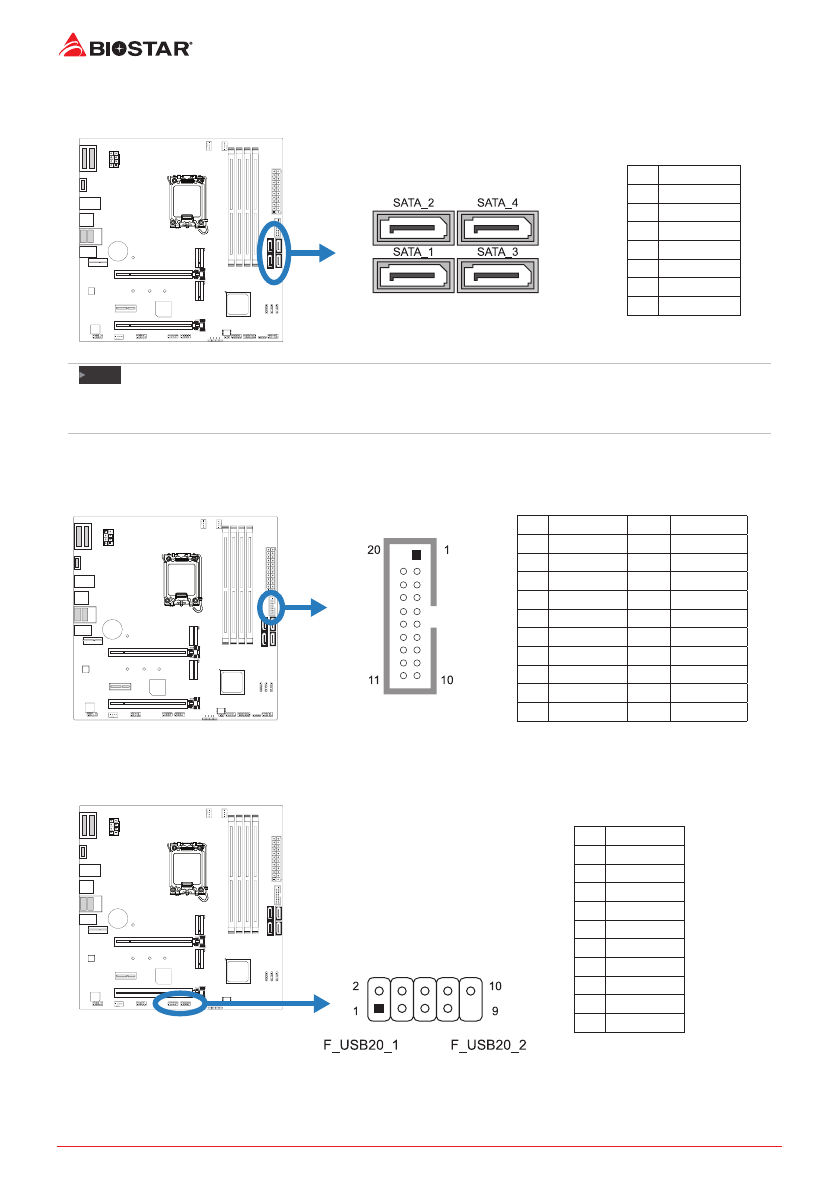

Chapter 2: Hardware installation
SATA_1/ SATA_2/ SATA_3/ SATA_4: Serial ATA 6.0 Gb/s Connectors
These connectors connect to SATA hard disk drives via SATA cables.
Pin Assignment
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
Note
»
When using SATA SSD module on M.2 slot (M2_PCIEG4_64G_SATA), the SATA_4 connector will be
disabled.
F_USB32_A-5G: Header for USB 3.2 (Gen1) Ports at Front Panel
This header allows user to add additional USB ports on the PC front panel, and also can be
connected with a wide range of external peripherals.
Pin Assignment
Pin
Assignment
1
VBUS0
11
D2+
2
SSRX1-
12
D2-
3
SSRX1+
13
Ground
4
Ground
14
SSTX2+
5
SSTX1-
15
SSTX2-
6
SSTX1+
16
Ground
7
Ground
17
SSRX2+
8
D1-
18
SSRX2-
9
D1+
19
VBUS1
10
ID
20
Key
F_USB20_1/ F_USB20_2: Header for USB 2.0 Ports at Front Panel
This header allows user to add additional USB ports on the PC front panel, and also can be
connected with a wide range of external peripherals.
Pin Assignment
1
+5V (fused)
2
+5V (fused)
3
USB-
4
USB-
5
USB+
6
USB+
7
Ground
8
Ground
9
Key
10
NC
