第二章: 硬體安裝 | 19
B660MX-E PRO
I
B660MH-E PRO

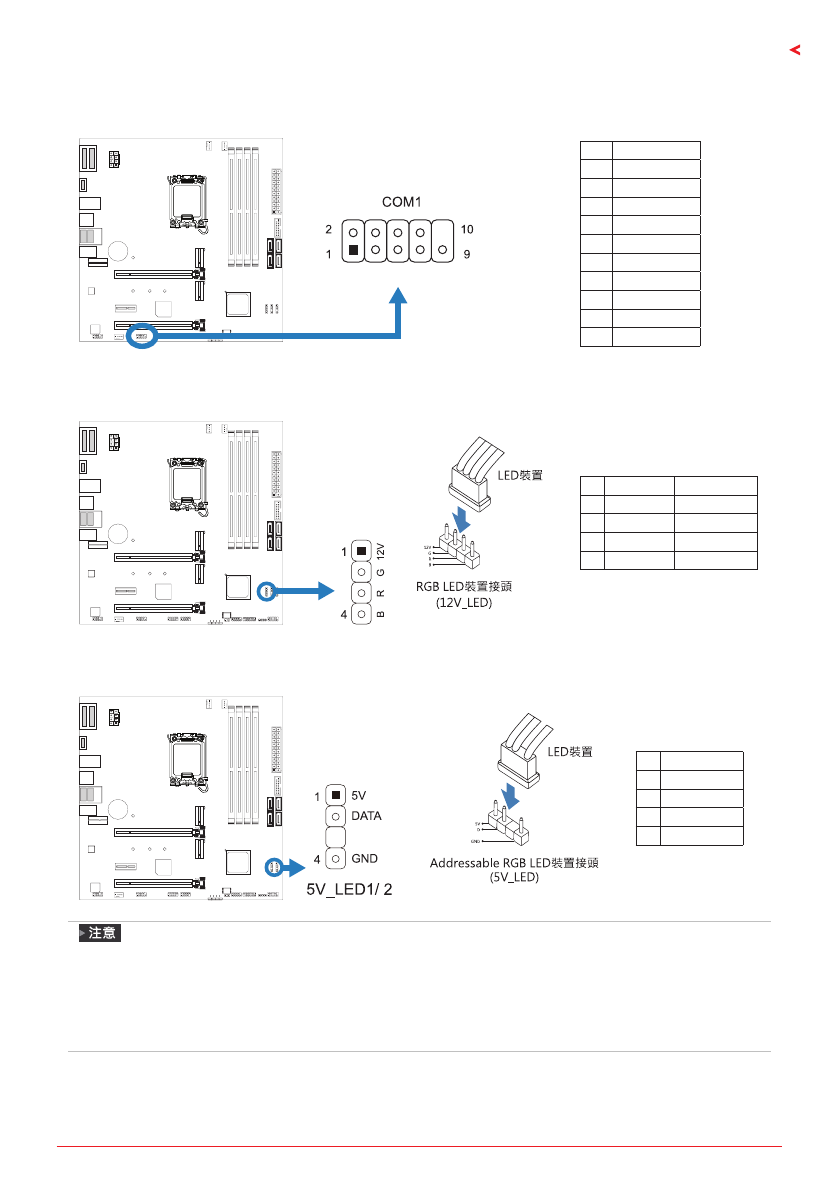

COM1: 序列埠接頭
此主板提供序列埠接頭可接至RS-232接頭。
針
定義
1
載波檢測
2
接收資料
3
發送數據
4
資料終端備妥
5
接地訊號
6
資料集備妥
7
輸送要求
8
清除發送
9
震鈴指示器
10
Key
12V_LED: RGB LED裝置 (5050 SMD) 接頭
此接頭提供12V電源與RGB控制訊號，可連接RGB LED裝置(5050 SMD)。
針 電纜顏色
定義
1
12V (黑色) VCC12
2
G (綠色)
LED_GREEN
3
R (紅色)
LED_RED
4
B (藍色)
LED_BLUE
5V_LED1/ 5V_LED2: Addressable RGB LED裝置 (WS2818B) 接頭
此接頭提供5V電源與數據控制訊號，可連接ARGB LED裝置 (WS2818B)。
針 定義
1
VCC5
2
數據
3
N/A
4
接地
»
請確保並正確的將針腳連接至LED裝置，錯誤的連接可能會損壞您的LED裝置或主板。
»
12V_LED接頭支援5050 RGB LED燈條，最大輸出功率為3A（12V）。
»
5V_LED接頭最多可支援300個LED WS2818B Addressable RGB LED燈條，最大輸出功耗為
3A (5V)。
»
請使用Vivid LED DJ軟體控制LED。 有關詳細的軟體設定訊息，請參閱第3.3章。
