챕터 2: 하드웨어 설치 | 19

B660MX-E PRO

I

 B660MH-E PRO

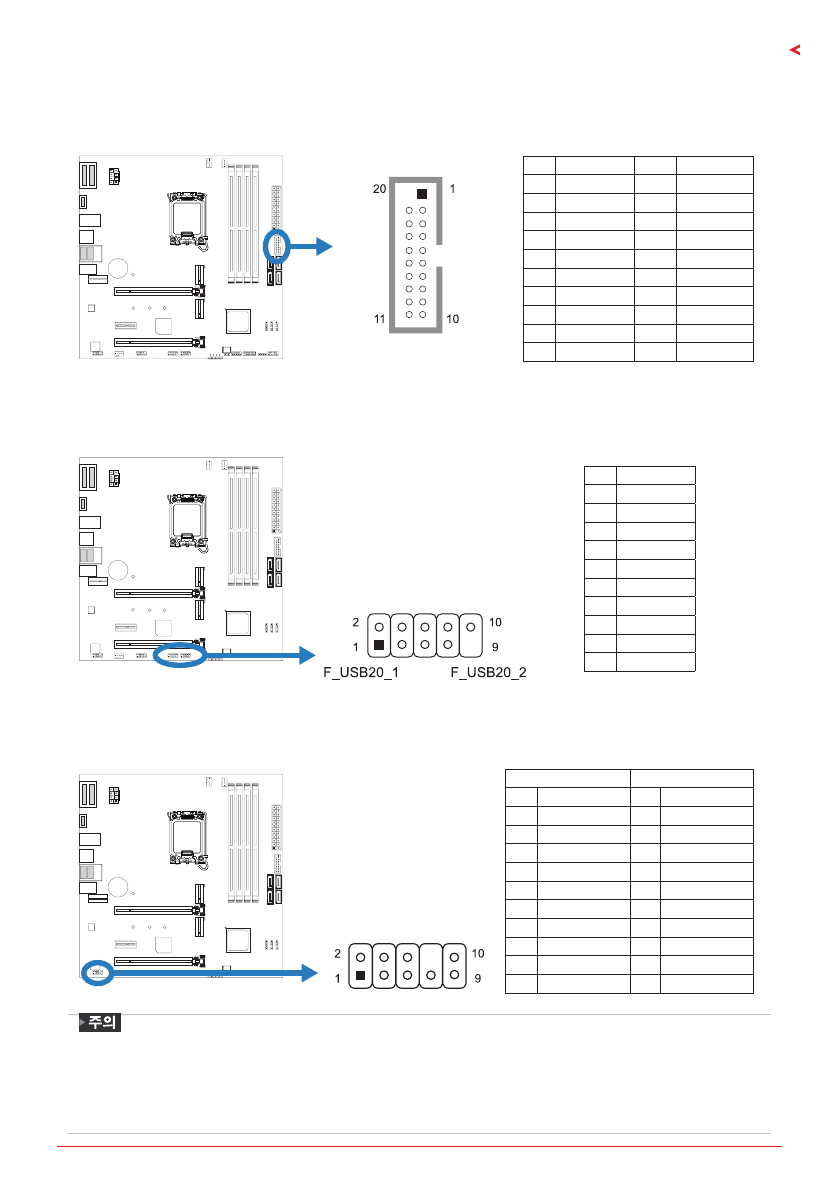

F_USB32_A-5G: 전면 패널 USB 3�2(1세대) 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장

장치들과 연결할 수 있습니다.

핀

배열

핀

배열

1

VBUS0

11

D2+

2

SSRX1-

12

D2-

3

SSRX1+

13

Ground

4

Ground

14

SSTX2+

5

SSTX1-

15

SSTX2-

6

SSTX1+

16

Ground

7

Ground

17

SSRX2+

8

D1-

18

SSRX2-

9

D1+

19

VBUS1

10

ID

20

Key

F_USB20_1/ F_USB20_2: 전면 패널 USB 2�0 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한
외장 장치들과 연결할 수 있습니다.

핀

배열

1

+5V (fused)

2

+5V (fused)

3

USB-

4

USB-

5

USB+

6

USB+

7

Ground

8

Ground

9

Key

10

NC

F_AUDIO1: 전면 패널 오디오 헤더

이 헤더는 사용자로 하여금 HD 그리고 AC’97 오디오 표준을 지원하는 케이스 전면
패널 오디오 입/출력 포트와 연결할 수 있게 합니다.

HD Audio

AC’97

핀

배열

핀

배열

1

Mic Left in

1

Mic In

2

Ground

2

Ground

3

Mic Right in

3

Mic Power

4

GPIO

4

Audio Power

5

Right line in

5

RT Line Out

6

Jack Sense

6

RT Line Out

7

Front Sense

7

Reserved

8

Key

8

Key

9

Left line in

9

LFT Line Out

10

Jack Sense

10 LFT Line Out

»   전면 HD 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다.

»   메인보드의 HD 오디오를 사용하기 위해 HD 전면 패널 오디오 모듈을 이 커넥터에

연결하는  것을 권장합니다.

»   AC’97 전면 오디오 출력 케이블을 사용하기를 원한다면, “전면 패널 잭 감지” 기능을 해제하여

주십시오그 기능은 O.S 오디오 유틸리티에서 발견할 수 있습니다.
