Chapter 2: Hardware installation
| 17
B660MX-E PRO
I
B660MH-E PRO

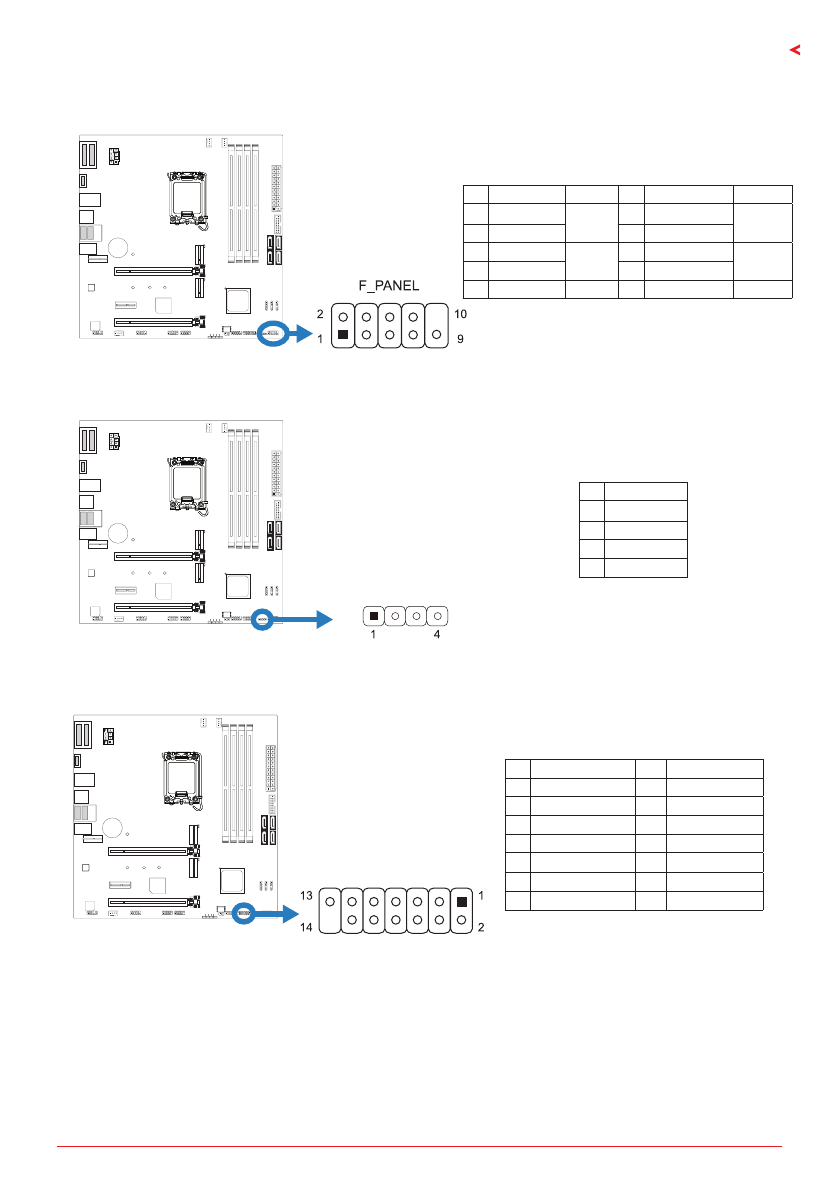

F_PANEL: Front Panel Header
This 10-pin header includes Power-on, Reset, HDD LED, Power LED connection.
Pin Assignment
Function
Pin Assignment
Function
1
HDD LED(+) HDD
LED
2
Power LED (+) Power
LED
3
HDD LED(-)
4
Power LED (-)
5
Ground
Reset
Button
6
Power Button
Power-On
Button
7
Reset Control
8
Ground
9
NC
NC
10
NA
NA
SPKR: Chassis Speaker Header
Please connect the chassis speaker to this header.
Pin Assignment
1
+5V
2
N/A
3
N/A
4
Speaker
TPM_SPI: Trusted Platform Module Header
This header allows you to store cryptographic keys that protect information.
Pin Assignment
Pin Assignment
2
S_SPI_TPM_IRO#
1
VCCSPI
4
S_SPI_TPM_CS2#
3
S_PLTRST#
6
F_BIOS_WP#_R
5
NC
8
GND
7
+3V_SPI
10
T_SPI_CLK
9
F_SPI_CS0#_R
12
T_SPI_MOSI
11
T_SPI_MISO
14
13
F_SPI_HOLD#_R
