J4125M
J4025M
Polsk
i

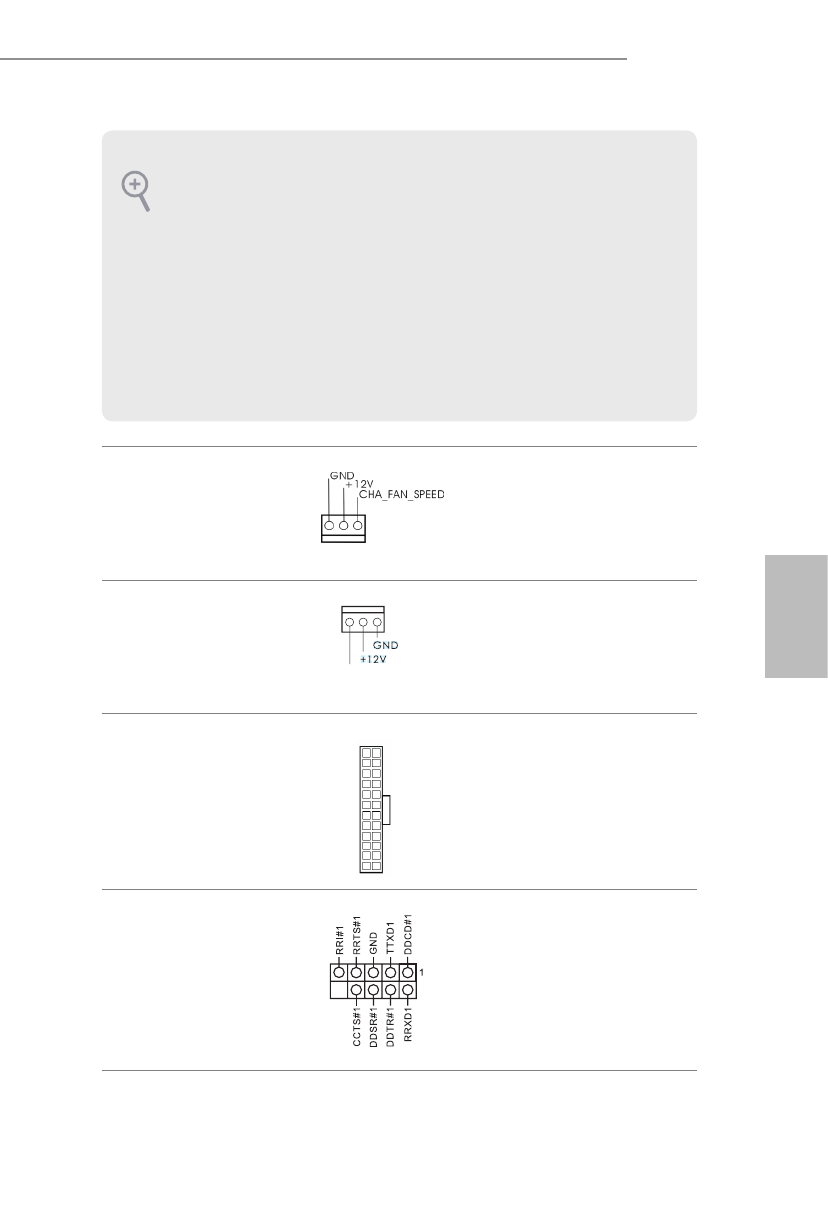

Złącze wentylatora obudo-
wy
(3-pinowe CHA_FAN1)
(sprawdź s.1, Nr 9)
Podłącz przewody wentylatora
do złącza wentylatora i dopasuj
czarny przewód do styku masy.
Złącze wentylatora CPU
(3-pinowe CPU_FAN1)
(sprawdź s.1, Nr 2)
Podłącz do złącza przewody ka-
bel wentylatora CPU i dopasuj
czarny przewód do pinu uzie-
mienia.
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 4)
Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
W celu użycia 20-pinowego za-
silacza ATX, należy podłączyć je
wzdłuż pinu 1 i pinu 13.
Złącze główkowe portu
szeregowego
(9-pinowe COM1)
(sprawdź s.1, Nr 15)
(9-pinowe COM2)
(sprawdź s.1, Nr 16)
To złącze główkowe obsługuje
moduł portu szeregowego.
12
1
24
13
1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo
przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy
wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym au-
dio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłą-
czać dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.
C P U _ FA N _ S P E E D
