79
J4125M
J4025M
Polsk
i

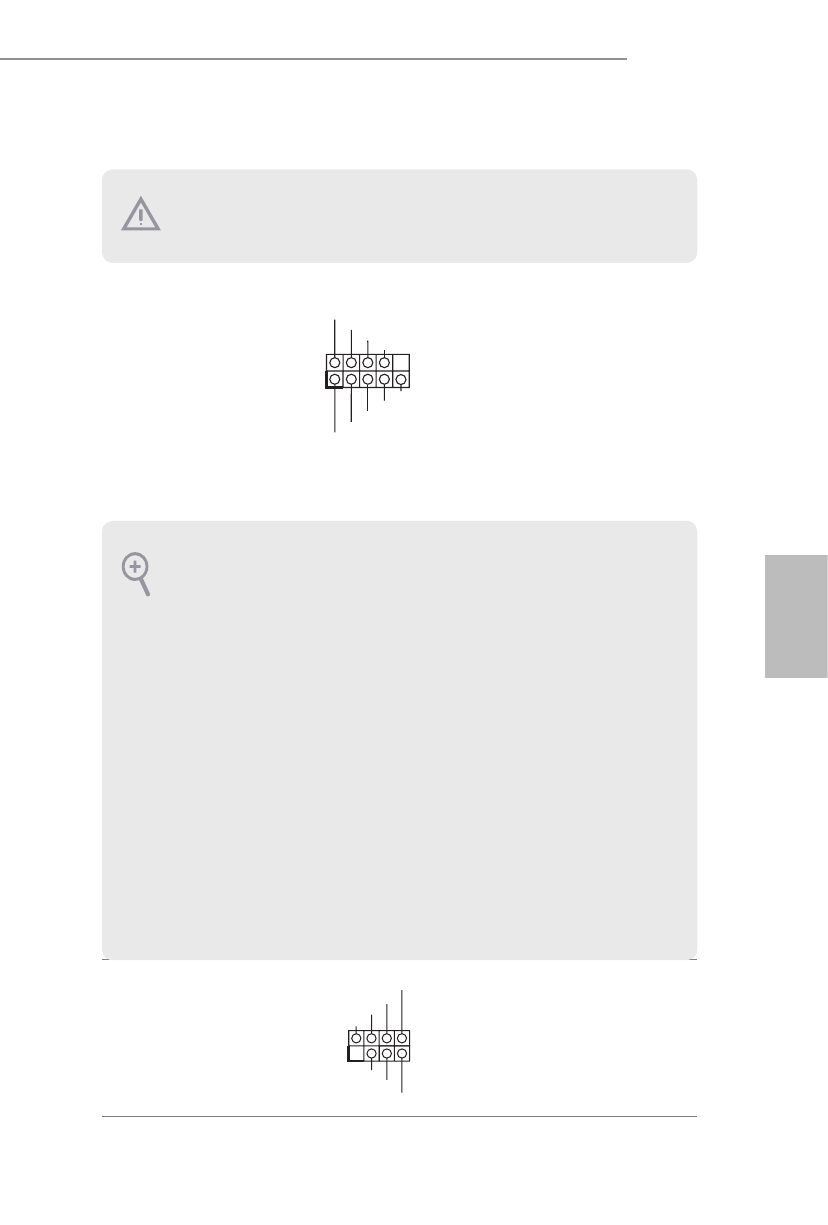

1.4 Wbudowane złącza główkowe i inne złącza
Złącze główkowe na pane-
lu systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 8)
Podłącz do tego złącza
główkowego przełącznik
zasilania, przełącznik
resetowania i wskaźnik stanu
systemu na obudowie, zgodnie z
pokazanym poniżej przydziałem
pinów. Przed podłączeniem
kabli należy zapisać pozycję
pinów plus i minus.
Złącze główkowe
naruszenia obudowy i
głośnika
(7-pinowe SPK_CI1)
(sprawdź s.1, Nr 10)
Podłącz to tego złącza głów-
kowego naruszenie obudowy i
głośnik obudowy.
PWRBTN (Przełącznik zasilania):
Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować
sposób wyłączania systemu z użyciem przełącznika zasilania.
RESET (Przełącznik resetowania):
Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik
resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie
wykona normalnego ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED
jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się
w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie
uśpienia S4 lub wyłączenia zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy.
Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawie-
ra przede wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasila-
nia, diodę LED aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu
przedniego obudowy do tego złącza główkowego upewnij się, że jest prawidłowo dopaso-
wany przydział przewodów i przydział pinów.
Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zwo-
rek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami głów-
kowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
