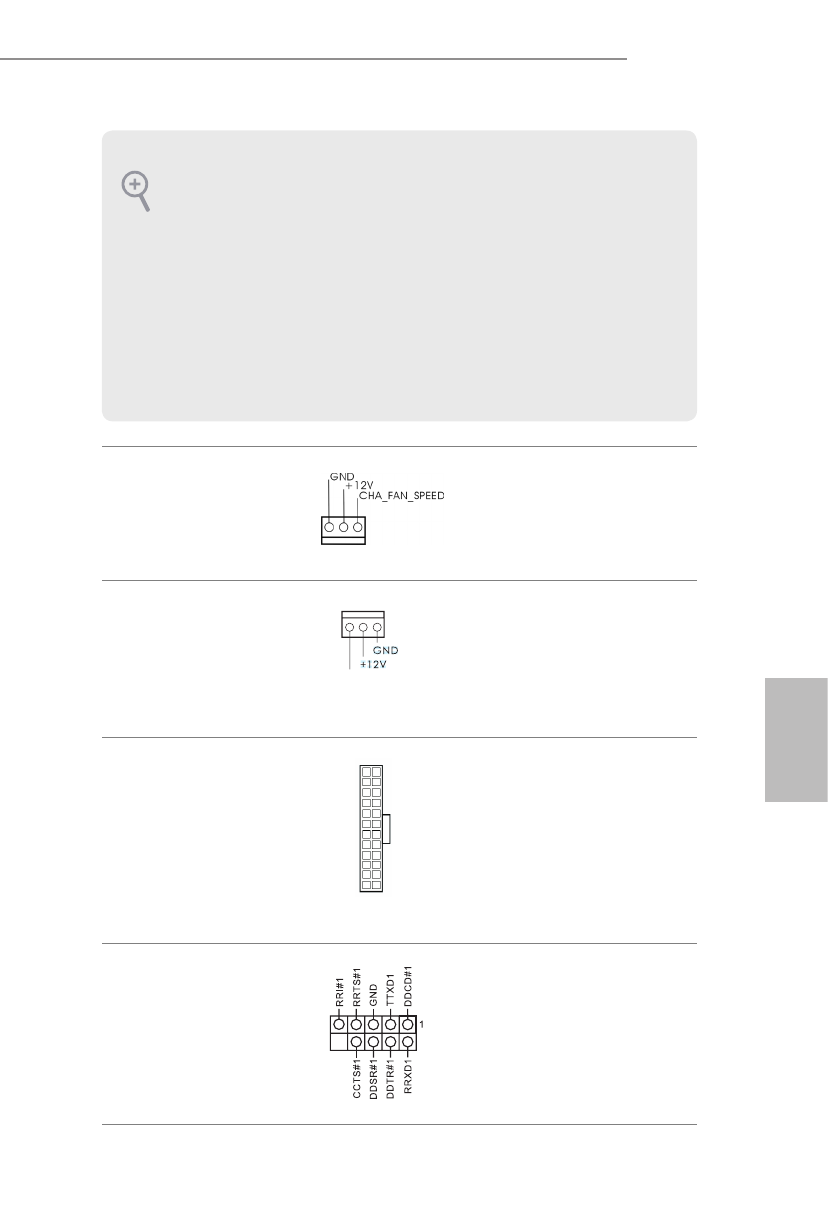

Разъем вентилятора
корпуса
(3 контакта, CHA_FAN1)
(см. стр. 1, № 9)
Предназначен для
подключения кабеля разъема
вентилятора и подключения
черного провода к заземлению.
Разъем вентилятора
охлаждения процессора
(3 контакта, CPU_FAN1)
(см. стр. 1, № 2)
Предназначен для
подключения кабеля
разъема вентилятора ЦП;
черный провод должен быть
подключен к заземлению.
Разъем питания АТХ
(24 контакта, ATXPWR1)
(см. стр. 1, № 4)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта
1 и контакта 13.
Колодка
последовательного порта
(9-контактная, COM1)
(см. стр. 1, № 15)
(9-контактная, COM2)
(см. стр. 1, № 16)
Колодка поддерживает
подключение модуля
последовательного порта.
12
1
24
13
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и
руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC’97 их подключать не
нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic
панели управления Realtek и отрегулируйте параметр Recording Volume
(Громкость записи).
C P U _ FA N _ S P E E D
Характеристики
