J4125M
J4025M

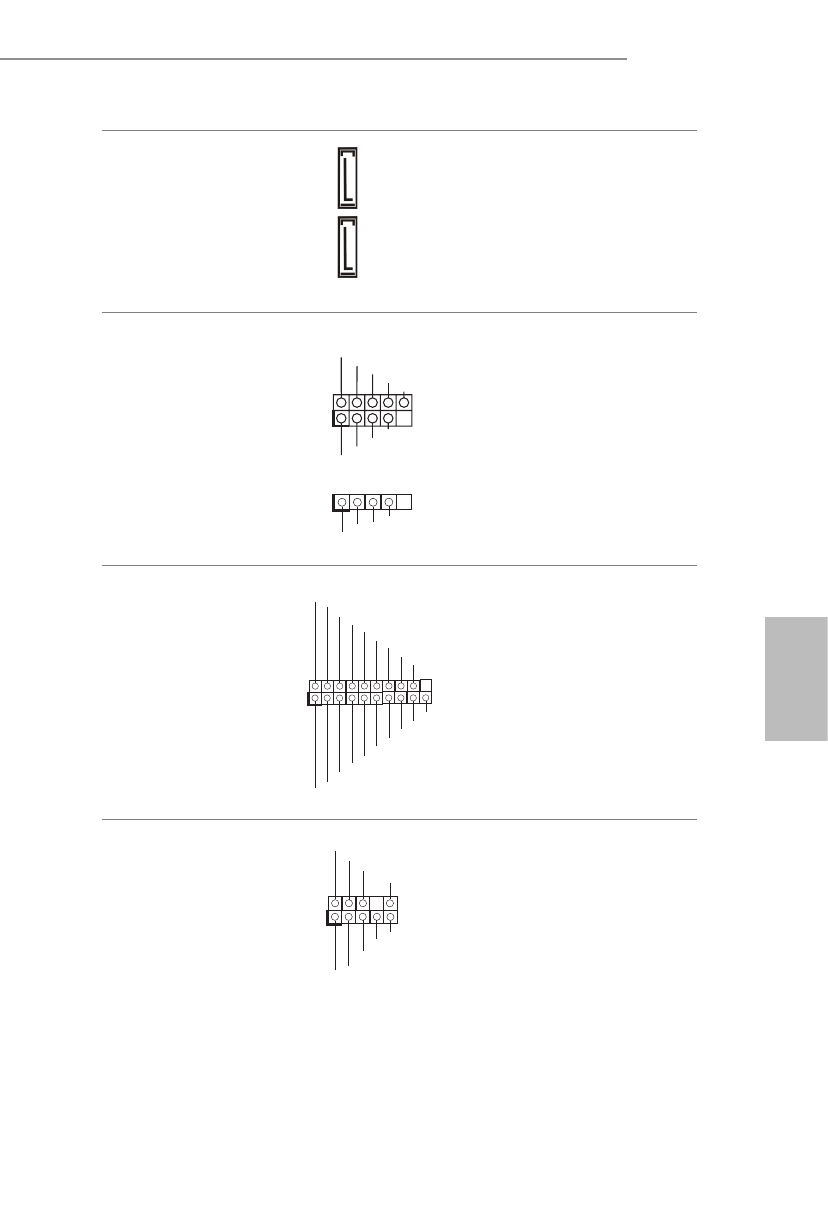

Conectores série ATA3
(SATA3_1:
ver p.1, N.º 5)
(SATA3_2:
ver p.1, N.º 6)
Estes dois conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.
Plataformas USB 2.0
(USB_2_3 de 9 pinos)
(ver p.1, N.º 12)
(USB_4_5 de 9 pinos)
(ver p.1, N.º 11)
(USB_6 de 9 pinos)
(ver p.1, N.º 13)
Há três cabeçotes nesta
placa-mãe.
Plataforma USB 3.2 Gen1
(USB3_1_2 de 19 pinos)
(ver p.1, N.º 7)
Há um cabeçote nesta placa-mãe.
Este suporte USB 3.2 Gen1 pode
suportar duas portas.
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 17)
Este suporte destina-se à conexão
dos dispositivos de áudio no
painel de áudio frontal.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
SATA3_2
SATA3_1
1
USB_PWR
P- P+
GND
