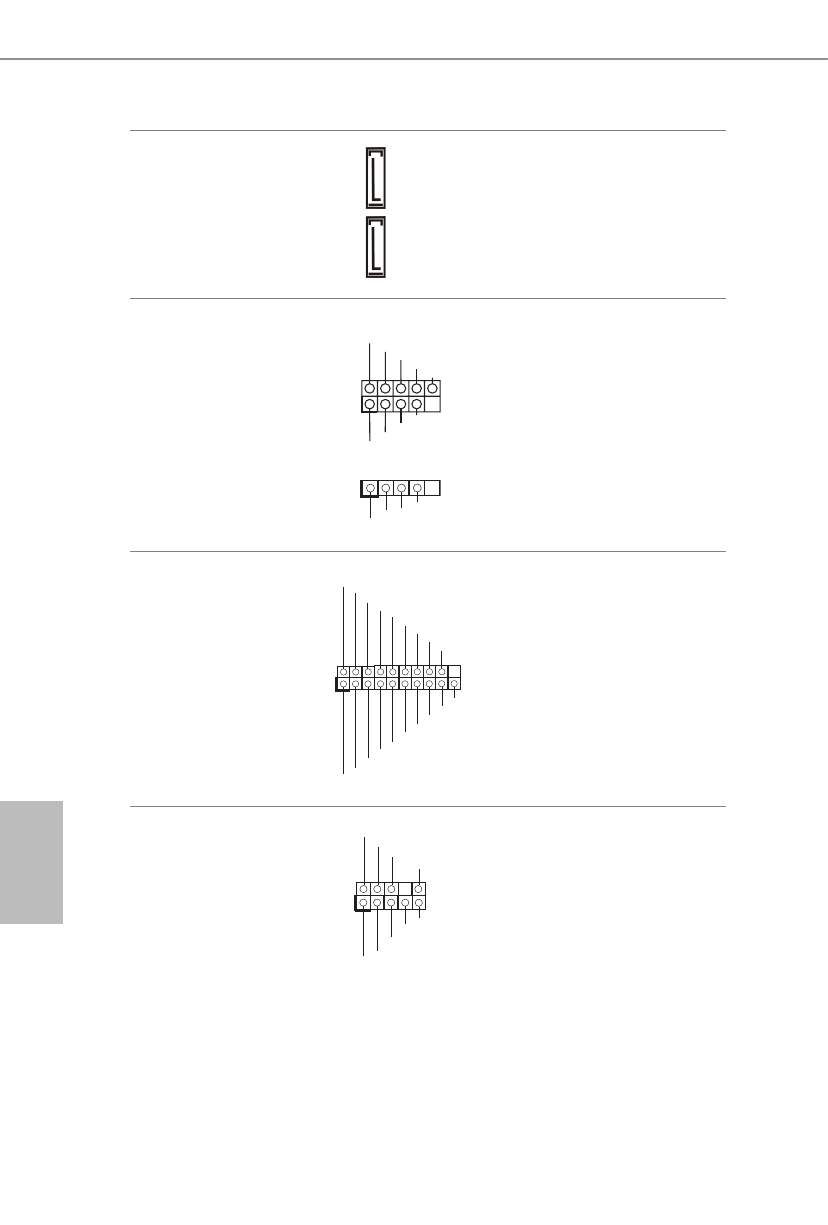

Connettori Serial ATA3
(SATA3_1:
vedere pag.1, n. 5)
(SATA3_2:
vedere pag.1, n. 6)
Questi due connettori SATA3
supportano i cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
Header USB 2.0
(USB_2_3 a 9 pin)
(vedere pag. 1, n. 12)
(USB_4_5 a 9 pin)
(vedere pag. 1, n. 11)
(USB_6 a 9 pin)
(vedere pag. 1, n. 13)
Ci sono tre connettori su questa
scheda madre.
Header USB 3.2 Gen1
(USB3_1_2 a 19 pin)
(vedere pag. 1, n. 7)
Su questa scheda madre c’è un
connettore. Questa basetta USB
3.2 Gen1 può supportare due
porte.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 17)
Questo header serve a collegare
i dispositivi audio al pannello
audio anteriore.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
SATA3_2
SATA3_1
1
USB_PWR
P- P+
GND
