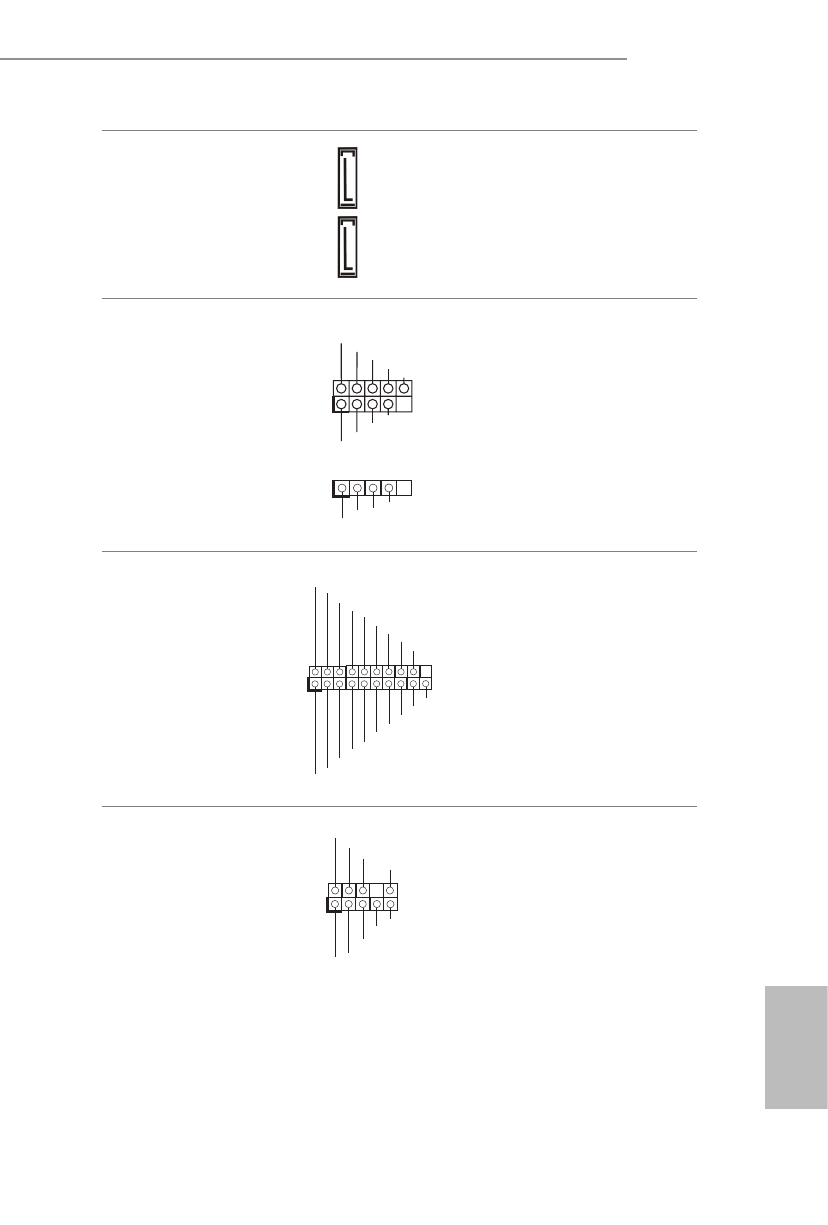

Serial ATA3 Connectors
(SATA3_1:
see p.1, No. 5)
(SATA3_2:
see p.1, No. 6)
These two SATA3
connectors support SATA
data cables for internal
storage devices with up to
6.0 Gb/s data transfer rate.
USB 2.0 Headers
(9-pin USB_2_3)
(see p.1, No. 12)
(9-pin USB_4_5)
(see p.1, No. 11)
(9-pin USB_6)
(see p.1, No. 13)
There are three headers on
this motherboard.
USB 3.2 Gen1 Header
(19-pin USB3_1_2)
(see p.1, No. 7)
There is one header on
this motherboard. This
USB 3.2 Gen1 header can
support two ports.
Front Panel Audio Header
(9-pin HD_AUDIO1)
(see p.1, No. 17)
This header is for
connecting audio devices
to the front audio panel.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
SATA3_2
SATA3_1
1
USB_PWR
P- P+
GND
