45
Italiano
J4125M
J4025M

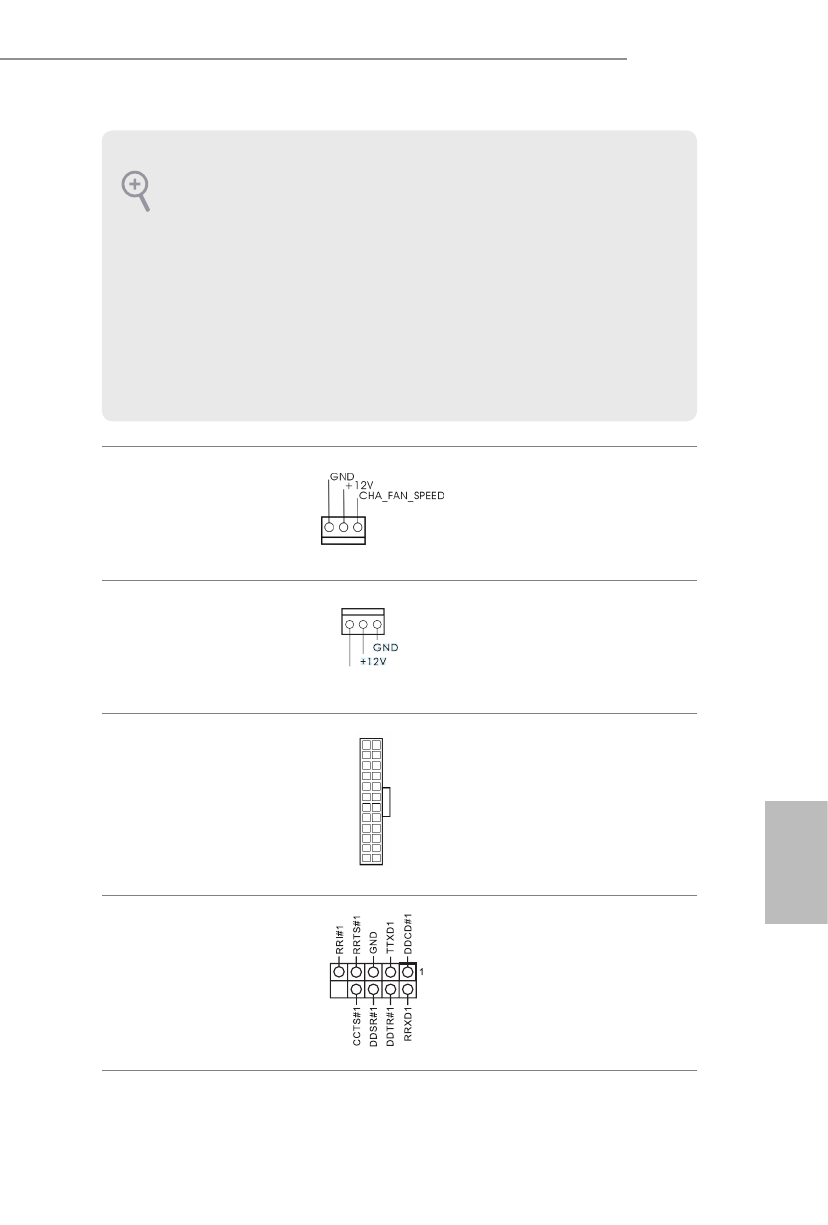

Connettore della ventola
dello chassis
(CHA_FAN1 a 3 pin)
(vedere pag. 1, n. 9)
Collegare il cavo della ventola
al connettore della ventola e far
corrispondere il filo nero al pin
di terra.
Connettore ventola CPU
(CPU_FAN1 a 3 pin)
(vedere pag. 1, n. 2)
Collegare il cavo della ventola
CPU al connettore e far cor-
rispondere il filo nero al pin di
terra.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 4)
Questa scheda madre è dotata
di un connettore di alimentazi-
one ATX a 24 pin. Per utiliz-
zare un'alimentazione ATX a
20 pin, collegarla lungo il pin 1
e il pin 13.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 15)
(COM2 a 9 pin)
(vedere pag. 1, n. 16)
Questo header supporta un
modulo di porta seriale.
12
1
24
13
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chas-
sis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro
manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteri-
ore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.
C P U _ FA N _ S P E E D
