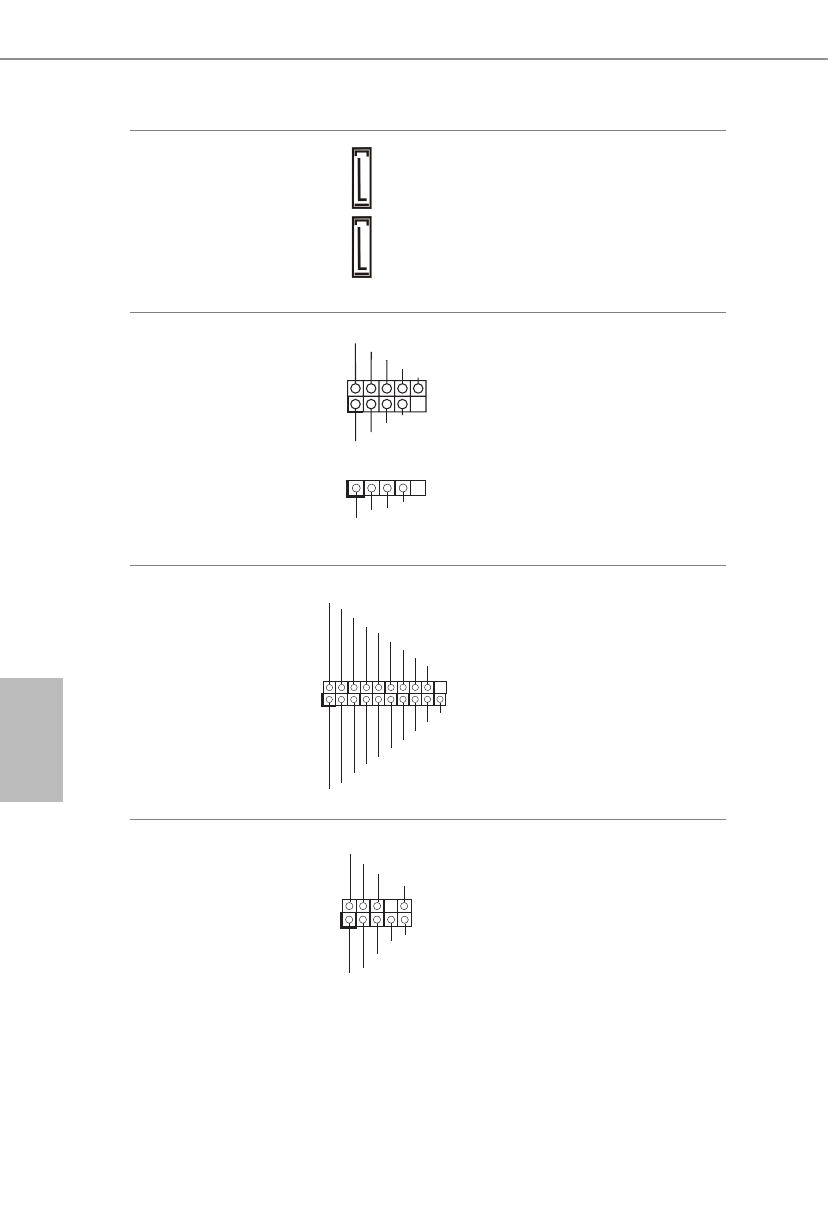

Разъемы Serial ATA3
(SATA3_1:
см. стр.1, № 5)
(SATA3_2:
см. стр.1, № 6)
Эти два разъема SATA3
предназначены для подключения
кабелей SATA внутренних
запоминающих устройств для
передачи данных со скоростью до
6,0 Гбит/с.
Колодки USB 2.0
(9 контактов, USB_2_3)
(см. стр. 1, № 12)
(9 контактов, USB_4_5)
(см. стр. 1, № 11)
(9-контактная, USB_6)
(см. стр. 1, № 13)
На материнской плате размещены
три колодки.
Колодки USB 3.2 Gen1
(19-контактная,
USB3_1_2)
(см. стр. 1, № 7)
На материнской плате имеется
одна колодка. Эта колодка USB 3.2
Gen1 поддерживает два порта.
Аудиоколодка передней
панели
(9 контактов, HD_
AUDIO1)
(см. стр. 1, № 17)
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
SATA3_2
SATA3_1
1
USB_PWR
P- P+
GND
